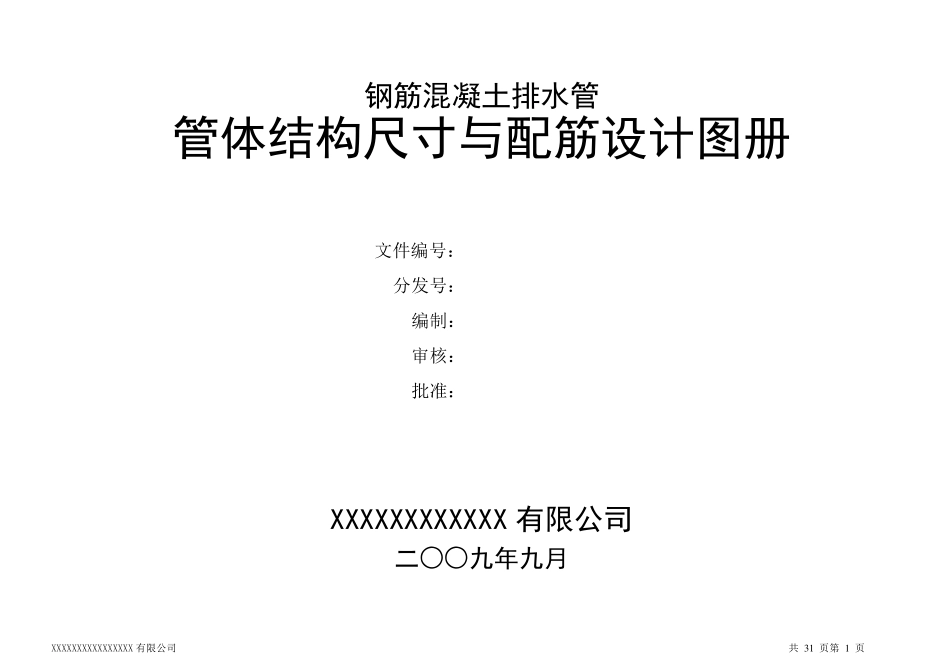

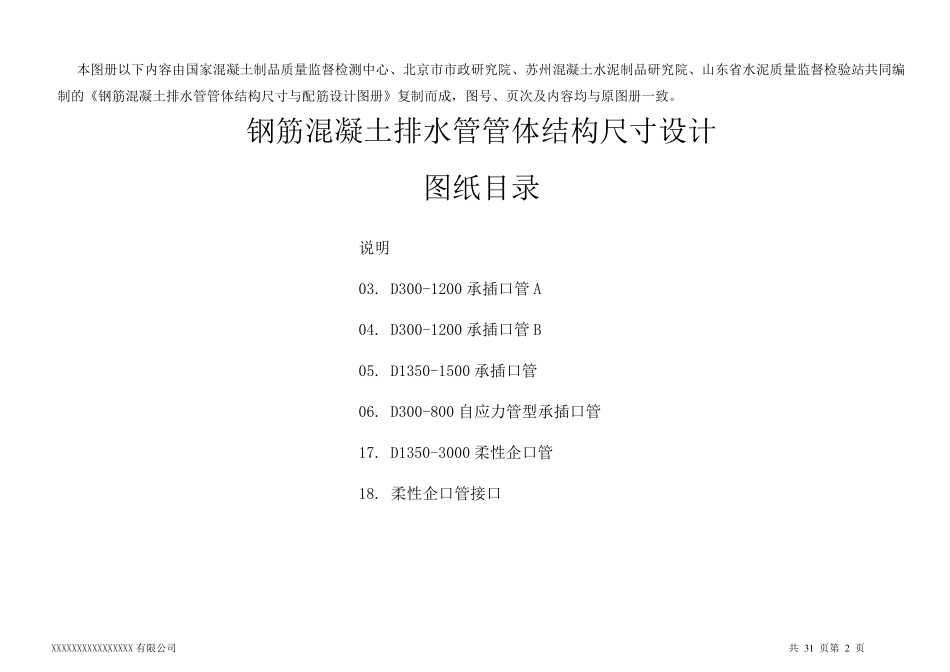

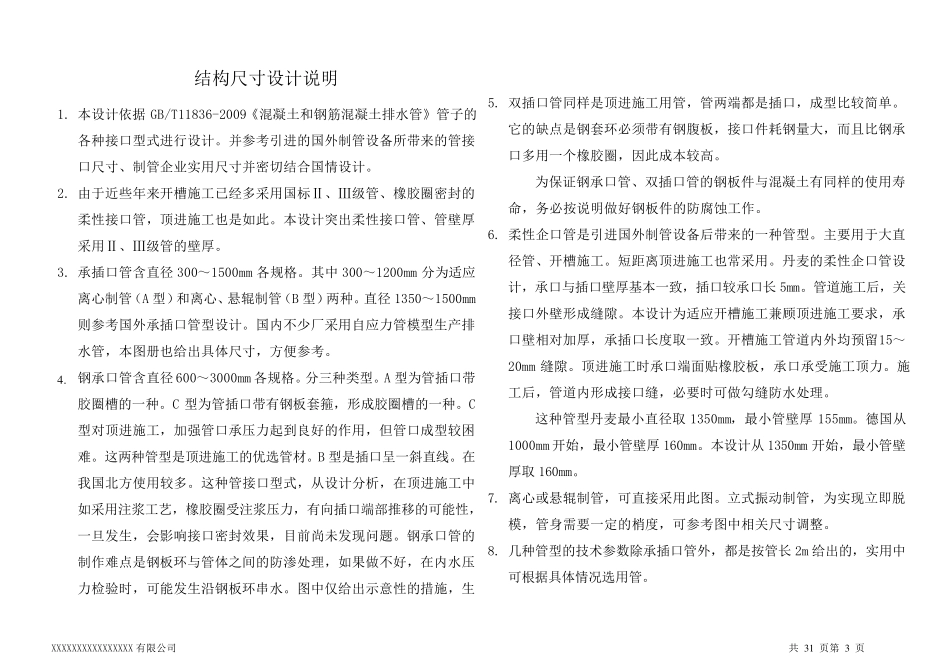

XXXXXXXXXXXXXXXX 有限公司 共 3 1 页第 1 页 钢筋混凝土排水管 管体结构尺寸与配筋设计图册 文件编号： 分发号： 编制： 审核： 批准： XXXXXXXXXXXX 有限公司 二○○九年九月 XXXXXXXXXXXXXXXX 有限公司 共 3 1 页第 2 页 本图册以下内容由国家混凝土制品质量监督检测中心、北京市市政研究院、苏州混凝土水泥制品研究院、山东省水泥质量监督检验站共同编 制的《钢筋混凝土排水管管体结构尺寸与配筋设计图册》复制而成，图号、页次及内容均与原图册一致。 钢筋混凝土排水管管体结构尺寸设计 图纸目录 说明 03. D300-1200 承插口管 A 04. D300-1200 承插口管 B 05. D1350-1500 承插口管 06. D300-800 自应力管型承插口管 17. D1350-3000 柔性企口管 18. 柔性企口管接口 XXXXXXXXXXXXXXXX 有限公司 共 3 1 页第 3 页 结构尺寸设计说明 1. 本设计依据GB/T11836-2009《混凝土和钢筋混凝土排水管》管子的各种接口型式进行设计。并参考引进的国外制管设备所带来的管接口尺寸、制管企业实用尺寸并密切结合国情设计。 2. 由于近些年来开槽施工已经多采用国标Ⅱ、Ⅲ级管、橡胶圈密封的柔性接口管，顶进施工也是如此。本设计突出柔性接口管、管壁厚采用Ⅱ、Ⅲ级管的壁厚。 3. 承插口管含直径 300～1500mm 各规格。其中 300～1200mm 分为适应离心制管（A 型）和离心、悬辊制管（B 型）两种。直径 1350～1500mm则参考国外承插口管型设计。国内不少厂采用自应力管模型生产排水管，本图册也给出具体尺寸，方便参考。 4 . 钢承口管含直径 600～3000mm 各规格。分三种类型。A 型为管插口带胶圈槽的一种。C 型为管插口带有钢板套箍，形成胶圈槽的一种。C型对顶进施工，加强管口承压力起到良好的作用，但管口成型较困难。这两种管型是顶进施工的优选管材。B 型是插口呈一斜直线。在我 国北 方使 用较多。这种管接口型式，从 设计分析 ，在顶进施工中如采用注 浆 工艺 ，橡胶圈受 注 浆 压力，有向 插口端 部 推 移 的可 能 性，一旦 发 生，会 影 响 接口密封效 果 ，目 前 尚 未 发 现 问 题 。钢承口管的制作难点 是钢板环 与 管体之 间 的防 渗 处 理 ，如果 做 不好，在内水压力检 验 时 ，可 能 发 生沿 钢板环 串 水。图中仅 给出示 意 性的措 施，生 5. 双 插口管同 样 是顶进施工用管，管两端 都 是插口...
