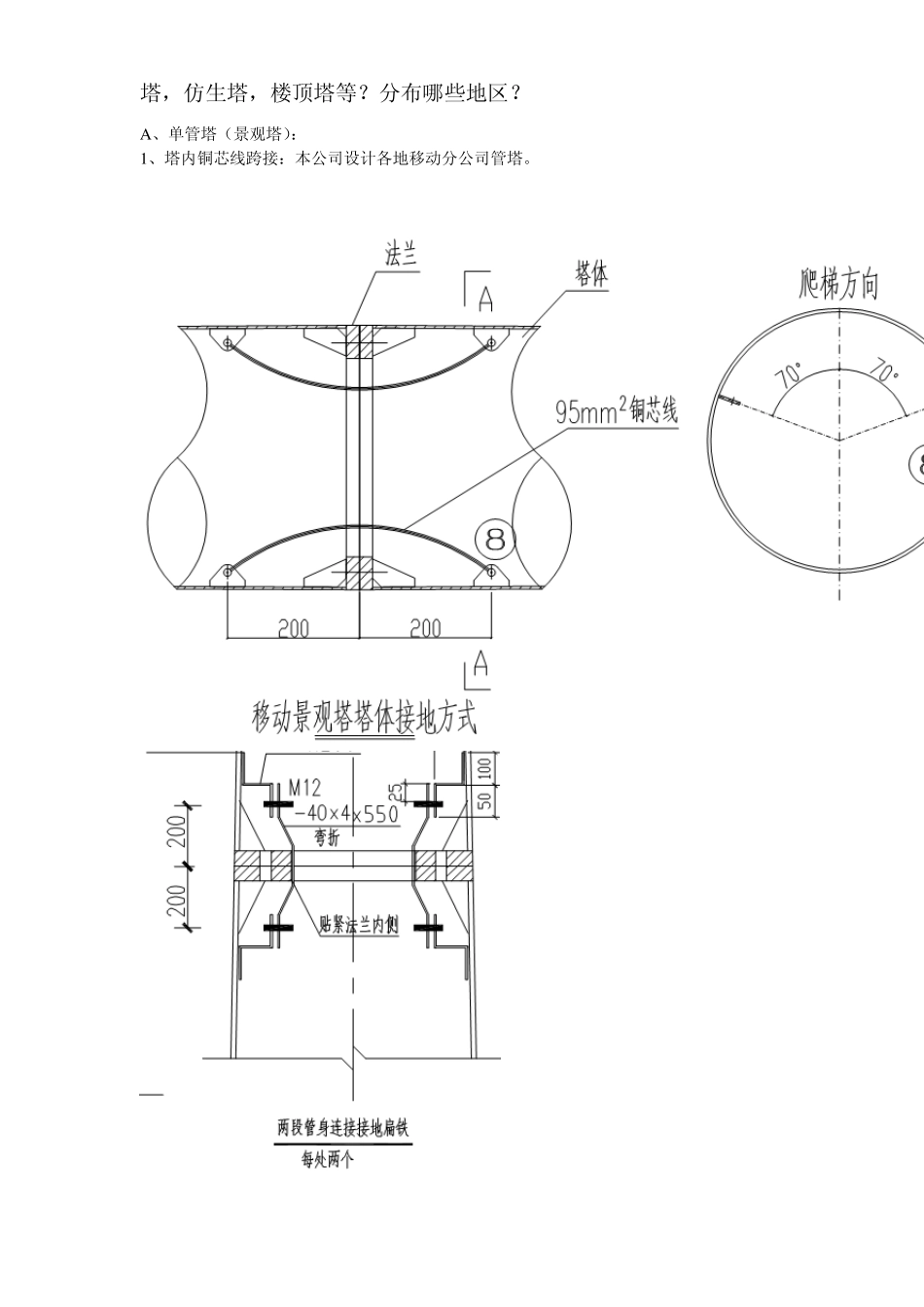

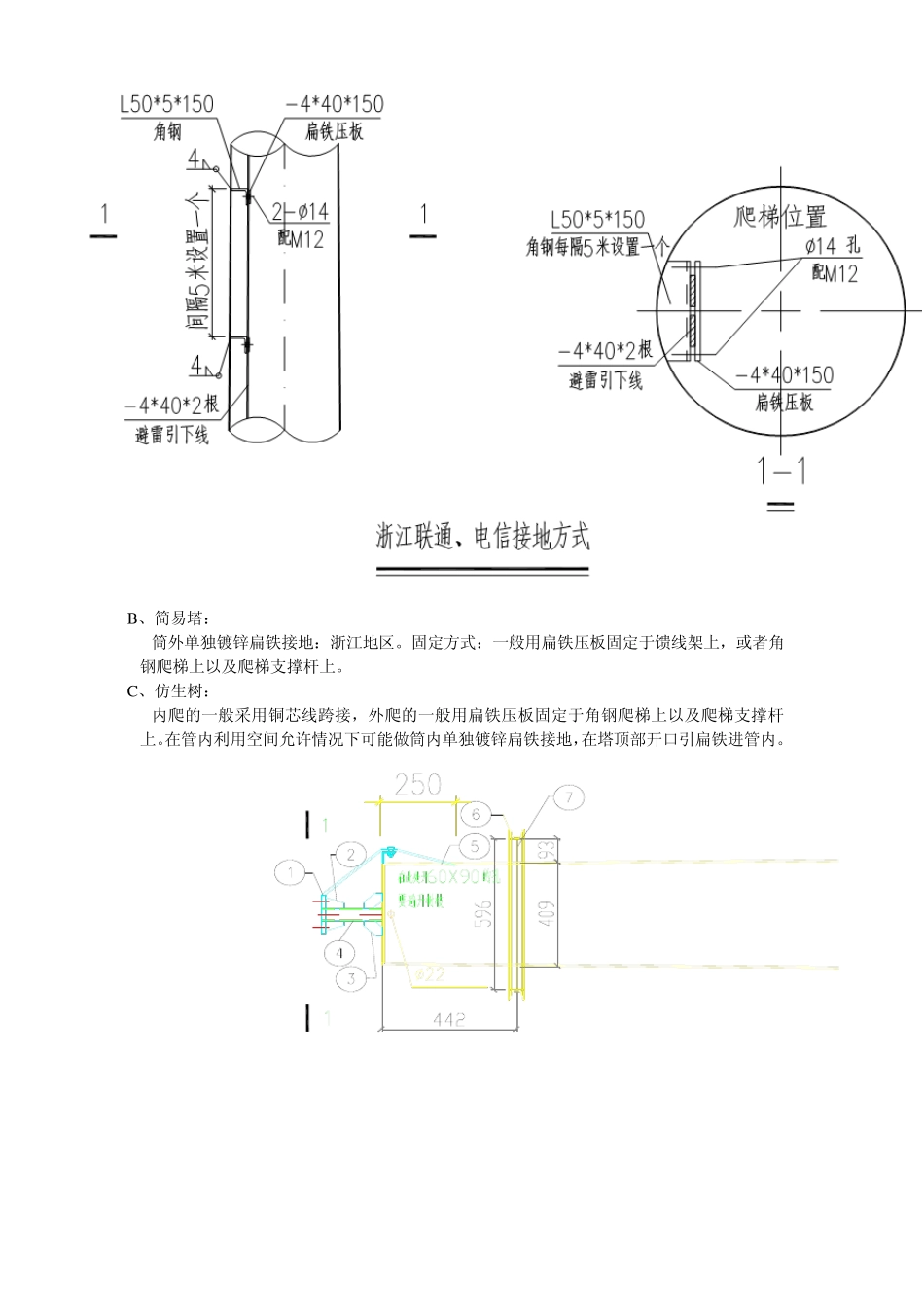

1、 单管塔基站建设的防雷接地规范？单管塔的接地原则？ 单管钢结构通信塔结构应有可靠的防雷接地，接地标准具体按有关行业标准。当采用镀锌钢塔体作为引下线时，必须保证塔体由避雷针到接地线全线连通，无绝缘涂层。 中国移动通信集团浙江有限公司基站工程建设规范（G C-G F001-2008） 4、铁塔防雷接地要求（三管塔和三角塔的标准沿用标准塔） ☆ 4.3.1 铁塔上方应设避雷针，塔上的天馈线和其他设施都应在其保护范围内。（ 避雷针下45角范围内） ☆ 4.3.2 避雷针可使用塔身作接地导体。当塔身金属结构电气连接不可靠时，应使用40m m× 4m m的热镀锌扁钢设置专门的铁塔避雷针雷电引下线，雷电引下线应与避雷针及铁塔地网相互焊接连通。 4.3.3 当设置专门的铁塔避雷针雷电引下线后，其雷电引下线应沿远离机房的一侧引下，并每隔5m 固定一次。 4.3.4 上人爬梯一侧的馈线接地可采用单根扁钢，应沿靠近机房馈线窗的一侧引下，并就近与接地系统可靠焊接。 4.3.5 避雷针雷电引下线的热镀锌扁钢连接时应采用焊接方式，其搭接长度为扁钢宽度的两倍，焊接时要做到三面焊接。并敲掉焊渣后应作防锈处理。 4.3.6 铁塔上的天线支架、航空标志灯架、馈线走线架都应良好接地。 4.3.7 航空标志灯的控制线的金属外护层应在塔顶及进机房入口处的外侧就近接地。 ☆ 4.3.8 铁塔位于机房建筑物顶时，铁塔和避雷针引下线应至少在两个不同方向与楼顶的避雷带可靠连接。 ☆ 4.3.9 楼顶采用桅杆安装天线时，每根桅杆应分别就近接至楼顶避雷带。 4.3.10 拉线塔可采用单根避雷针引下线。如拉线塔位于楼顶，则塔体和避雷针引下线应沿两个不同方向就近与楼顶的避雷带做二点以上的可靠连接。连接线宜采用40m m × 4m m的热镀锌扁钢。 4.3.11 单管塔不再单独设置避雷针引下线，但二节塔体之间应采用95m m 2 以上铜导线进行二处以上的可靠连接。单管塔的接地铜排孔洞数不得少于18 个，且该铜排应竖直安装，其铜排底部必须与单管塔可靠连接。导线宜采用黄绿色铜导线。 4.3.12 角钢落地塔、楼顶塔的避雷针雷电引下线可使用塔身作接地导体，通信杆、拉线塔、三角塔、桅杆架等应使用40m m × 4m m的热镀锌扁钢设置专门的避雷针雷电引下线，雷电引下线应与避雷针及铁塔地网相互焊接连通。 该部分内容可参照中国移动通信有限公司网络部[2007]67 号印发的QB-W-011-2007 《基站防雷与接地技术规范》E:\浙江移动规范编制\20。 2、目...
