管壳式换热器维护检修规程VIP免费

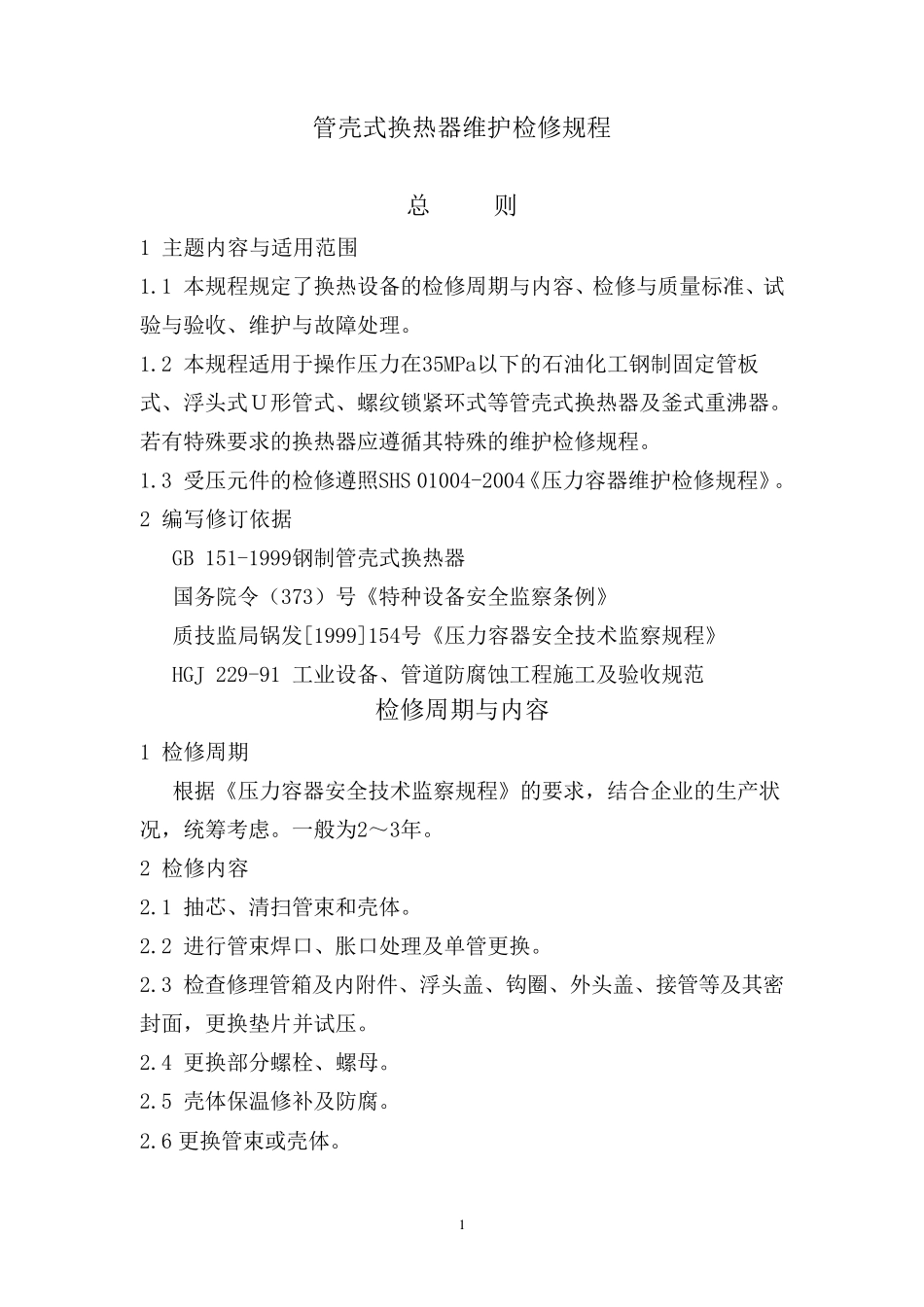

1 管壳式换热器维护检修规程 总 则 1 主题内容与适用范围 1.1 本规程规定了换热设备的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。 1.2 本规程适用于操作压力在35MPa以下的石油化工钢制固定管板式、浮头式Ｕ形管式、螺纹锁紧环式等管壳式换热器及釜式重沸器。若有特殊要求的换热器应遵循其特殊的维护检修规程。 1.3 受压元件的检修遵照SHS 01004-2004《压力容器维护检修规程》。 2 编写修订依据 GB 151-1999钢制管壳式换热器 国务院令（373）号《特种设备安全监察条例》 质技监局锅发[1999]154号《压力容器安全技术监察规程》 HGJ 229-91 工业设备、管道防腐蚀工程施工及验收规范 检修周期与内容 1 检修周期 根据《压力容器安全技术监察规程》的要求，结合企业的生产状况，统筹考虑。一般为2～3年。 2 检修内容 2.1 抽芯、清扫管束和壳体。 2.2 进行管束焊口、胀口处理及单管更换。 2.3 检查修理管箱及内附件、浮头盖、钩圈、外头盖、接管等及其密封 面 ，更换垫 片 并 试压。 2.4 更换部 分 螺栓 、螺母 。 2.5 壳体保 温 修补 及防腐。 2.6 更换管束或 壳体。 2 检修与质量标准 1 检修前准备 1.1 掌握运行情况，备齐必要的图纸资料。 1.2 准备好必要的检修工具及试验胎具、卡具等。 1.3 内部介质置换清扫干净，符合安全检修条件。 2 检查内容 2.1 宏观检查壳体、管束及构件腐蚀、裂纹、变形等。必要时采用表面检测及涡流检测抽查。 2.2 检查防腐层有无老化、脱落。 2.3 检查衬里腐蚀、鼓包、褶折和裂纹。 2.4 检查密封面、密封垫。 2.5 检查紧固件的损伤情况。对高压螺栓、螺母应逐个清洗检查，必要时应进行无损探伤。 2.6 检查基础有无下沉、倾斜、破损、裂纹，及其他地脚螺栓、垫铁等有无松动、损坏。 3 检修与质量标准 3.1 在换热器管束抽芯、装芯、运输和吊装作业中，不得用裸露的钢丝绳直接捆绑。移动和起吊管束时，应将管束放置在专用的支承结构上，以避免损伤换热管。 3.2 管束内、外表面结垢应清理干净。 3.3 管箱、浮 头 有隔 板 时，其垫片 应整 体加 工，不得有影 响 密封的缺陷 。 3.4 管束堵 漏 ，在同 一 管程 内，堵 管数 一 般 不超 过 其总 数 的10%。在工艺 指 标允 许 范 围 内，可 以适 当 增 加 堵 管数 。 3.5 所 用零 部件应符合有关 技 术 要求 ，具有材 质合...
