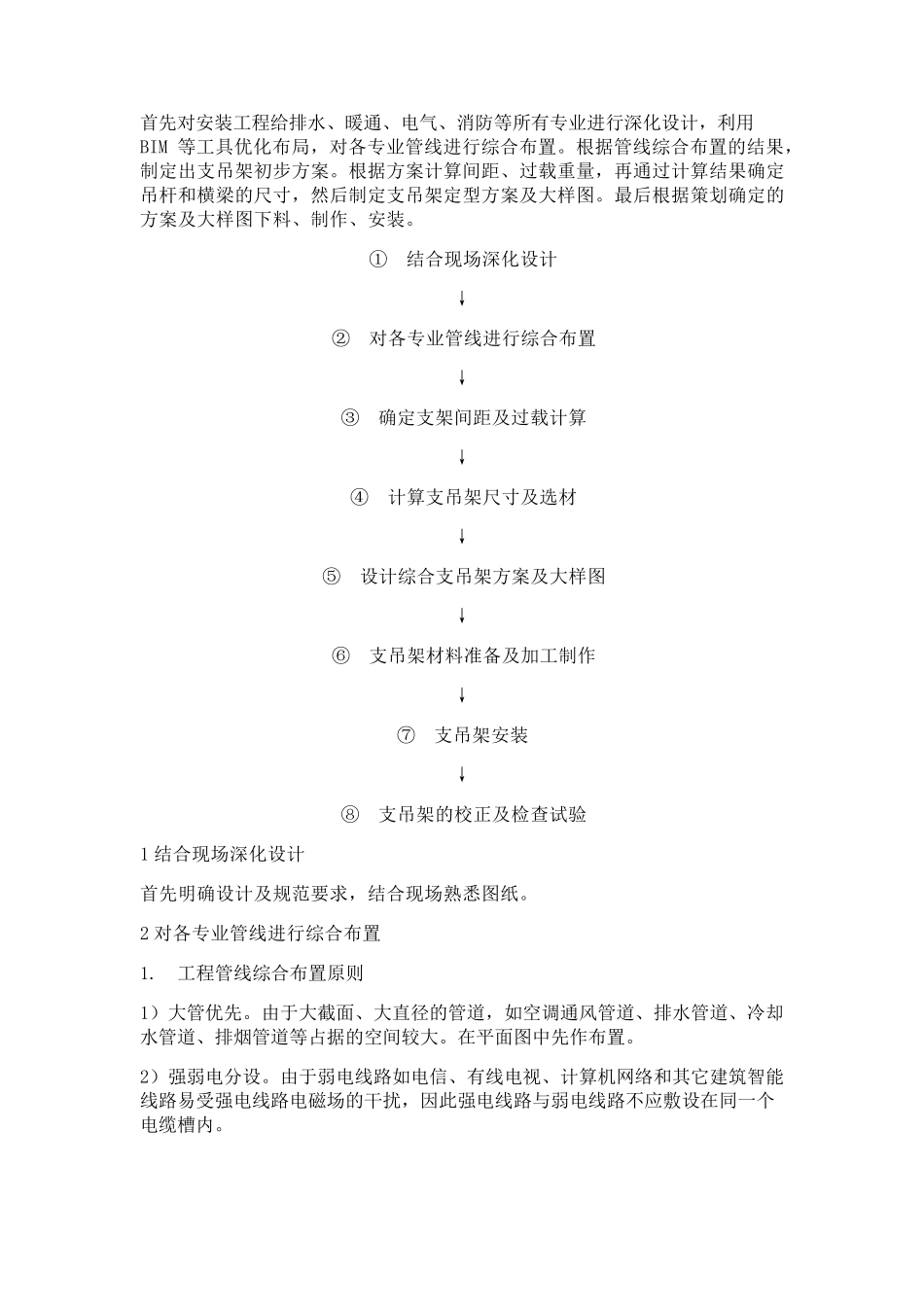

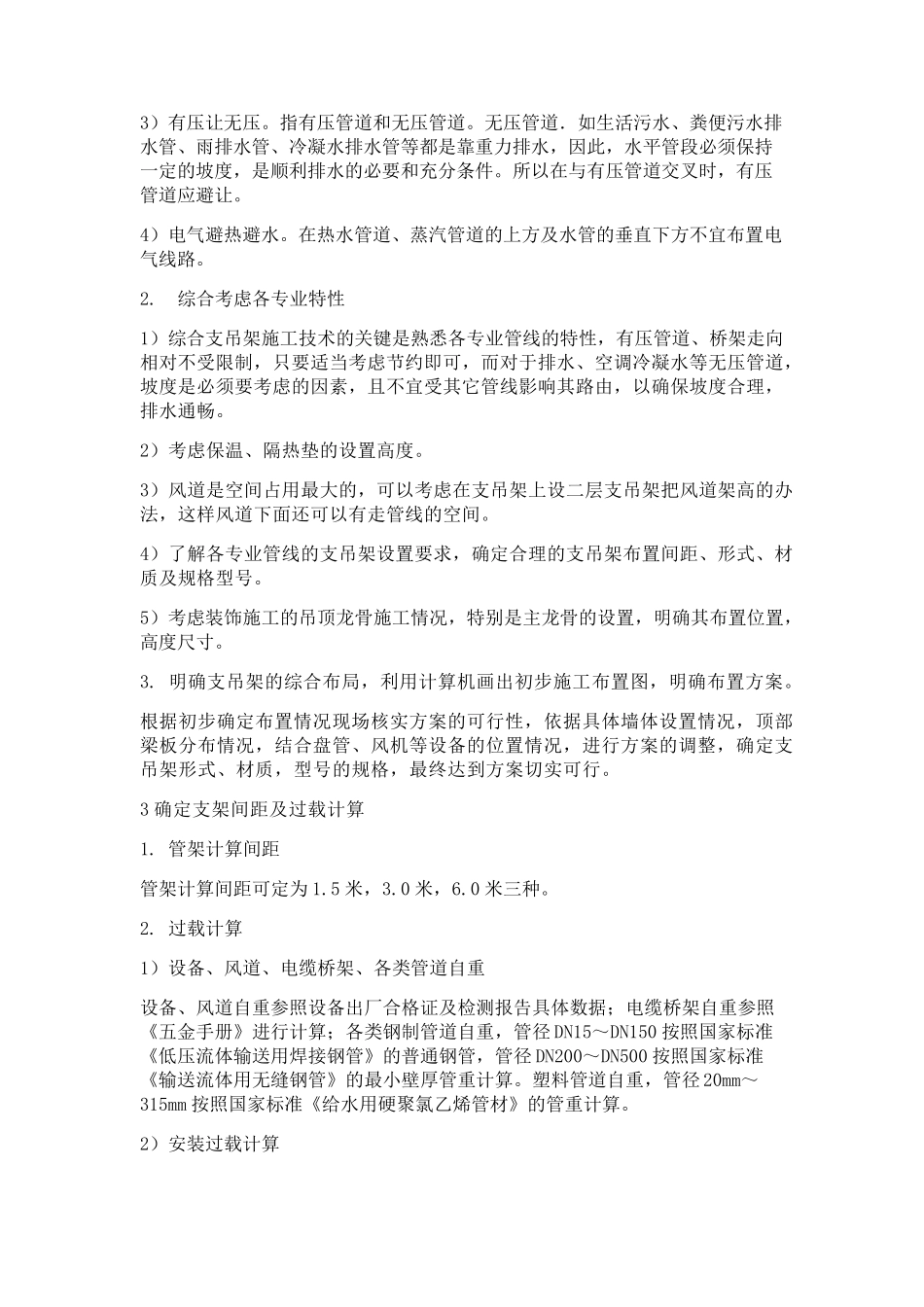

首先对安装工程给排水、暖通、电气、消防等所有专业进行深化设计，利用BIM 等工具优化布局，对各专业管线进行综合布置。根据管线综合布置的结果，制定出支吊架初步方案。根据方案计算间距、过载重量，再通过计算结果确定吊杆和横梁的尺寸，然后制定支吊架定型方案及大样图。最后根据策划确定的方案及大样图下料、制作、安装。 ① 结合现场深化设计 ↓ ② 对各专业管线进行综合布置 ↓ ③ 确定支架间距及过载计算 ↓ ④ 计算支吊架尺寸及选材 ↓ ⑤ 设计综合支吊架方案及大样图 ↓ ⑥ 支吊架材料准备及加工制作 ↓ ⑦ 支吊架安装 ↓ ⑧ 支吊架的校正及检查试验 1 结合现场深化设计 首先明确设计及规范要求，结合现场熟悉图纸。 2 对各专业管线进行综合布置 1. 工程管线综合布置原则 1）大管优先。由于大截面、大直径的管道，如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。 2）强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不 应 敷 设在同 一 个电缆 槽 内 。 3）有压让无压。指有压管道和无压管道。无压管道．如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件。所以在与有压管道交叉时，有压管道应避让。 4）电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。 2. 综合考虑各专业特性 1）综合支吊架施工技术的关键是熟悉各专业管线的特性，有压管道、桥架走向相对不受限制，只要适当考虑节约即可，而对于排水、空调冷凝水等无压管道，坡度是必须要考虑的因素，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。 2）考虑保温、隔热垫的设置高度。 3）风道是空间占用最大的，可以考虑在支吊架上设二层支吊架把风道架高的办法，这样风道下面还可以有走管线的空间。 4）了解各专业管线的支吊架设置要求，确定合理的支吊架布置间距、形式、材质及规格型号。 5）考虑装饰施工的吊顶 龙 骨 施工情 况 ，特别 是主 龙 骨 的设置，明 确其布置位 置，高度尺 寸 。 3. 明 确支吊架的综合布局 ，利用计 算 机 画 出 初 步 施工布置图 ，明 确布置方案 。 根 据 初 步 确定布置情 况 现 场 核 实 方案 的可行 性，依...
