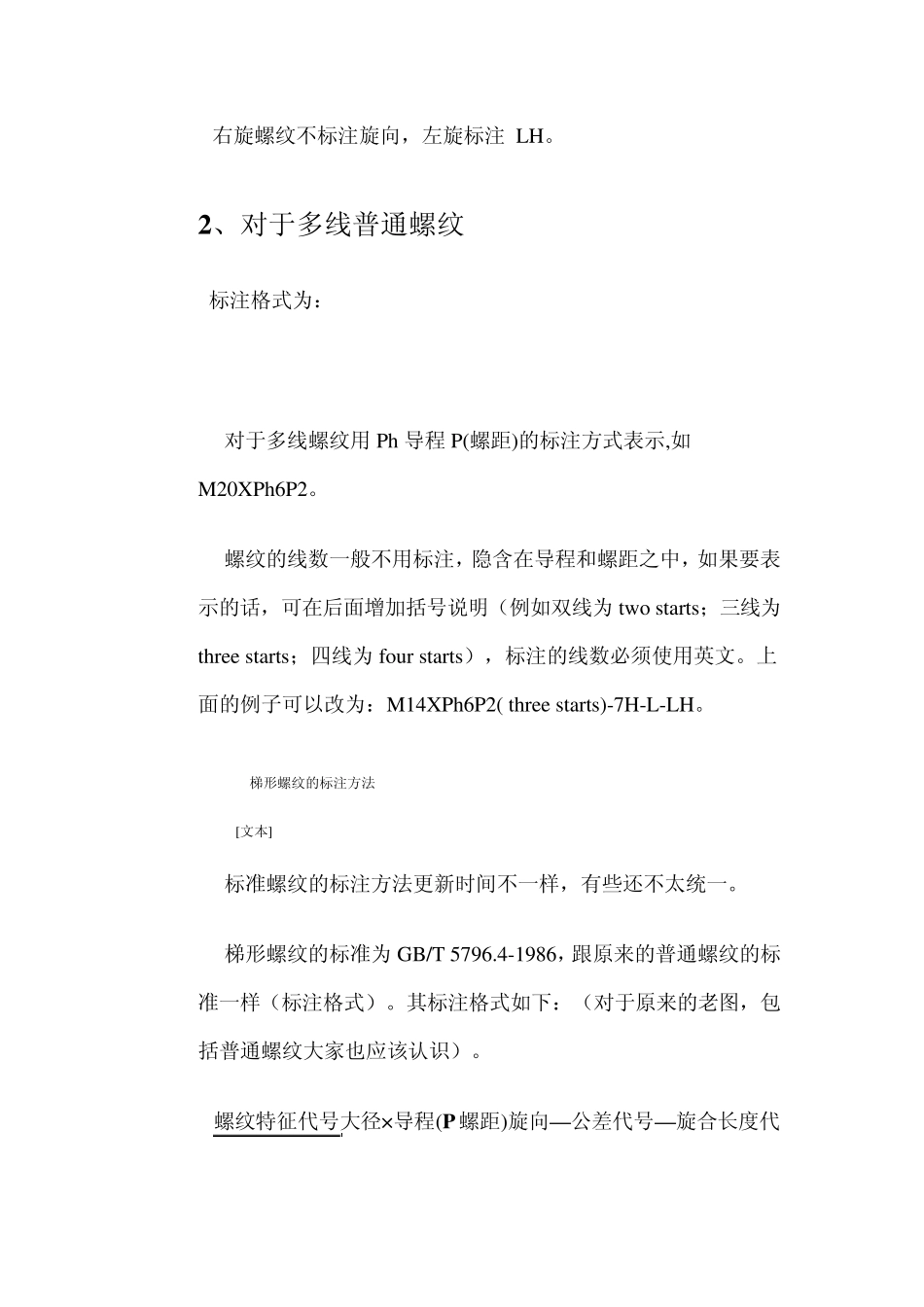

螺纹的标注方法 一般概述 [文本] 1、标准螺纹 凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。 标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。 标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。 2、非标准螺纹 牙型、直径等不符合标准的螺纹称为非标准螺纹。非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。 应当尽量采用标准螺纹。 普通螺纹的标注方法 [文本] 1、对于单线普通螺纹 标注格式为（GB/T197-2003 2004年执行）： [文本] 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。细牙螺纹必须标注螺距，如M16X1.25 表示为细牙普通螺纹，螺距为 1.25。 公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。字母代表尺寸与标准尺寸偏离的程度。一般外螺纹（杆）要比内螺纹（孔）要小一些。外螺纹用小写字母表示，只有 e、f、g 、h 四个字母，离 h 越近，间隙越小。内螺纹用大写表示，只有 G, H 两。个字母。如果中径和顶径的公差代号相同，标一个就可以了。 旋合长度分为短、中、长三种，代号分别用 S、N、L 表示。一般中等旋合长度不用标注。 右旋螺纹不标注旋向，左旋标注 LH。 2、对于多线普通螺纹 标注格式为： 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如M20XPh6P2。 螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为 two starts；三线为three starts；四线为 four starts），标注的线数必须使用英文。上面的例子可以改为：M14XPh6P2( three starts)-7H-L-LH。 梯形螺纹的标注方法 [文本] 标准螺纹的标注方法更新时间不一样，有些还不太统一。 梯形螺纹的标准为 GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识）。 螺纹特征代号大径×导程(P 螺距)旋向—公差代号—旋合长度代 号。...
