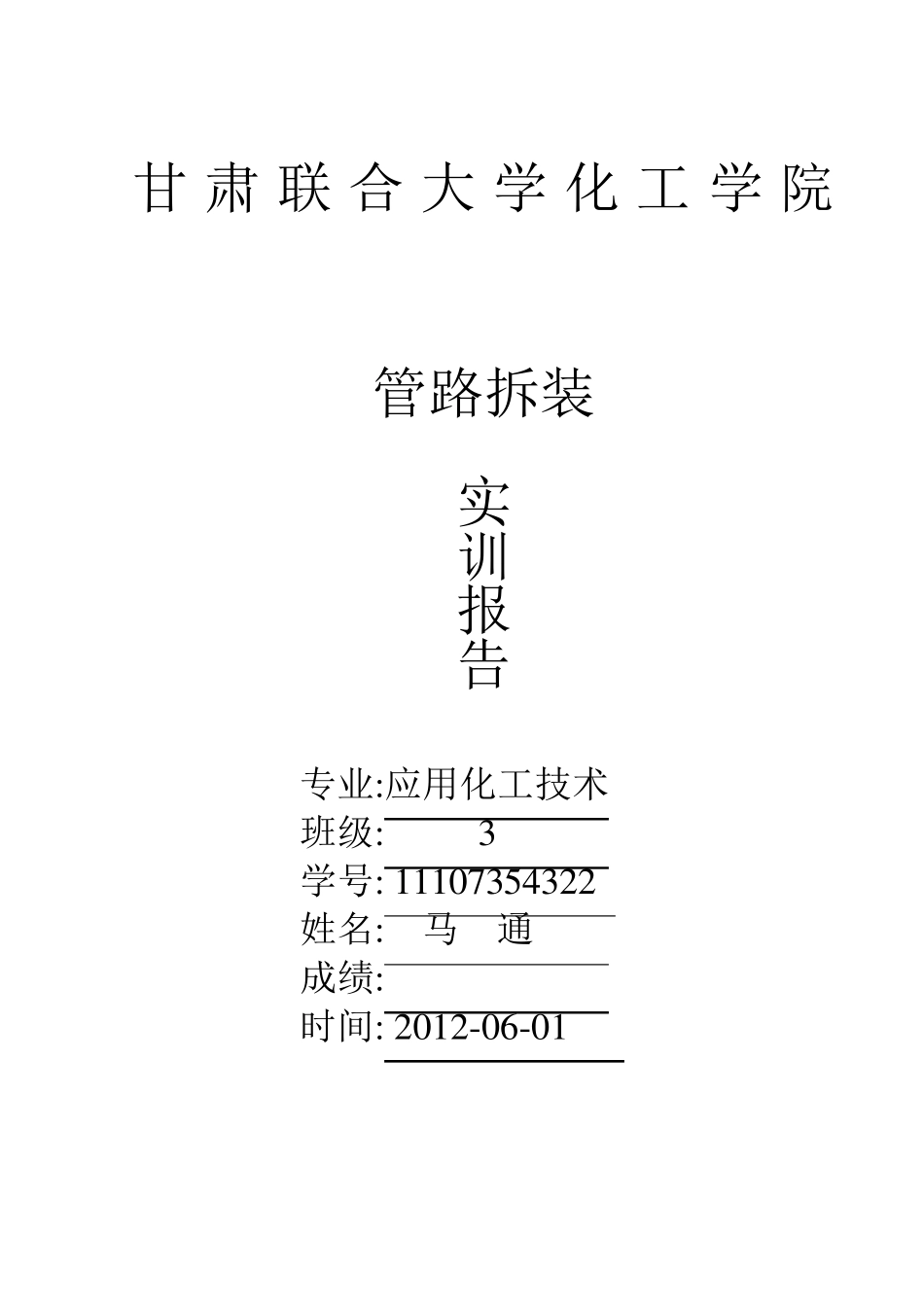

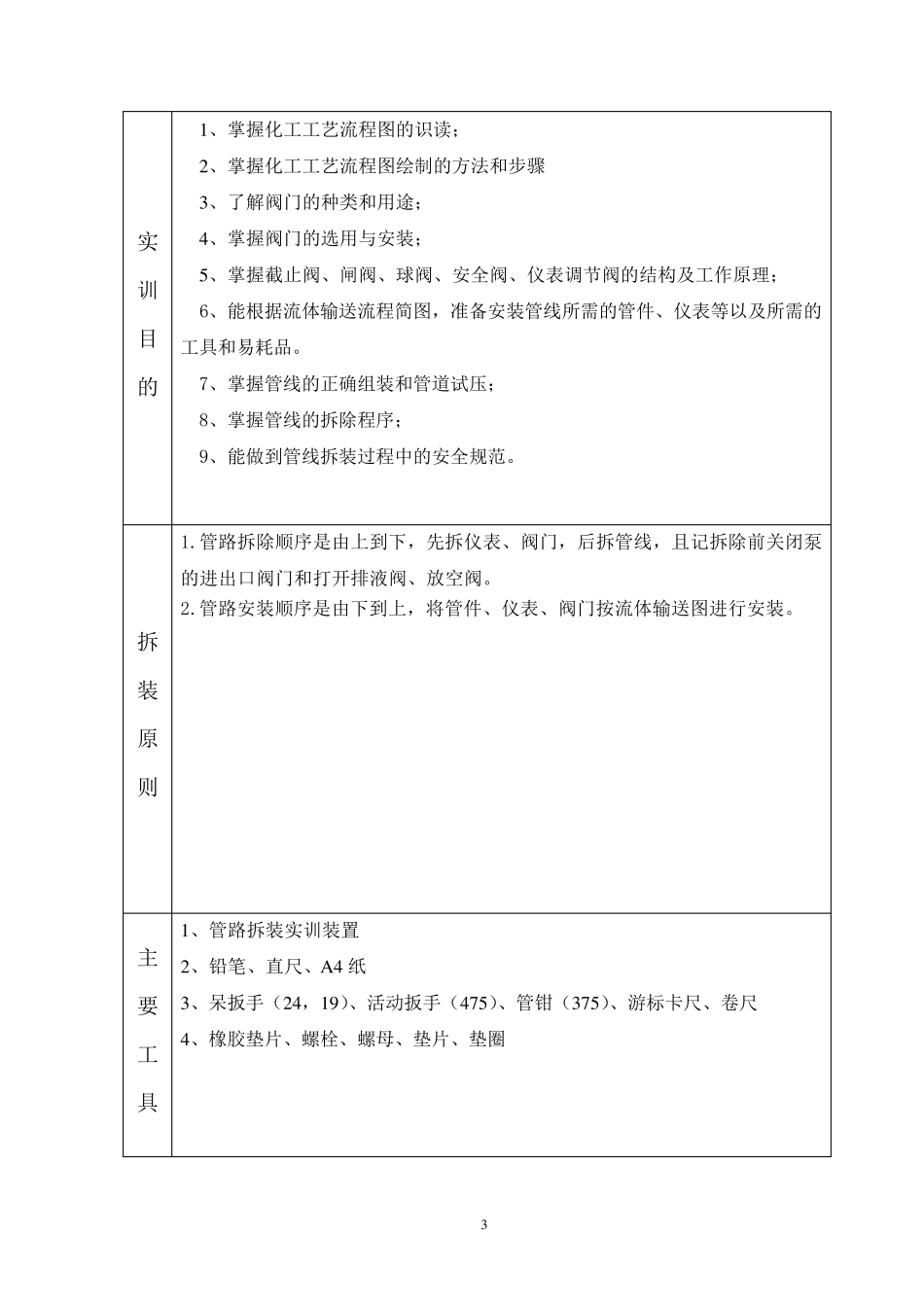

甘肃联合大学化工学院 管路拆装 实 训 报 告 专业:应用化工技术 班级: 3 学号: 11107354322 姓名: 马 通 成绩: 时间: 2012-06-01 2 一、学生实训守则 1、学生在实训期间必须听从指导教师的指导，按照实训实施计划的规定进行实训学习。 2、实训期间严格遵守实训室的各项规章制度、操作规程、劳动纪律和安全要求。未经许可不得擅自操作机器设备、进入与实训无关的部位。 4、学生不得无故不参加实训，原则上不得请假，遇特殊情况要经主管院长批准，否则按旷课处理。 5、实训时注意资料收集，并按要求写好实训报告。 3 实训目的 1、掌握化工工艺流程图的识读； 2、掌握化工工艺流程图绘制的方法和步骤 3、了解阀门的种类和用途； 4、掌握阀门的选用与安装； 5、掌握截止阀、闸阀、球阀、安全阀、仪表调节阀的结构及工作原理； 6、能根据流体输送流程简图，准备安装管线所需的管件、仪表等以及所需的工具和易耗品。 7、掌握管线的正确组装和管道试压； 8、掌握管线的拆除程序； 9、能做到管线拆装过程中的安全规范。 拆装原则 1.管路拆除顺序是由上到下，先拆仪表、阀门，后拆管线，且记拆除前关闭泵的进出口阀门和打开排液阀、放空阀。 2.管路安装顺序是由下到上，将管件、仪表、阀门按流体输送图进行安装。 主要工具 1、管路拆装实训装置 2、铅笔、直尺、A 4 纸 3、呆扳手（24，19）、活动扳手（475）、管钳（375）、游标卡尺、卷尺 4、橡胶垫片、螺栓、螺母、垫片、垫圈 4 装 置 流 程 图 5 实训内容 重点： 1 、绘制工艺流程图 2 、截止阀、闸阀、球阀、安全阀、仪表调节阀的结构及工作原理； 3、管线的正确组装和管道试压、化工管路安装基本操作 难点： 1 、掌握其中各种阀门及管件的画法 2 、阀门的选用与安装。 3、能根据流体输送流程简图，准备安装管线所需的管件、仪表等以及所需的工具和易耗品。 实训步骤 1、熟悉各种工具的正确使用方法。如：扳手、螺丝刀、角尺、管钳、切管器、套丝机、找正仪等。 2、管路安装顺序是由下到上，将管件、仪表、阀门按流体输送图进行安装。阀门需关闭安装且注意介质流向，安装过程保证横平竖直，水平管其偏差不大于15mm/10m，但其全长不能大于50mm，垂直管偏差不能大于10mm。 3、管道试压：实验压力（表压）为工作压力的 1.5 倍，但不小于200kPa,保压时间5min。 4、管路拆除顺序是由上到下，先拆仪表、阀门，后拆管线，且记拆除前关闭...
