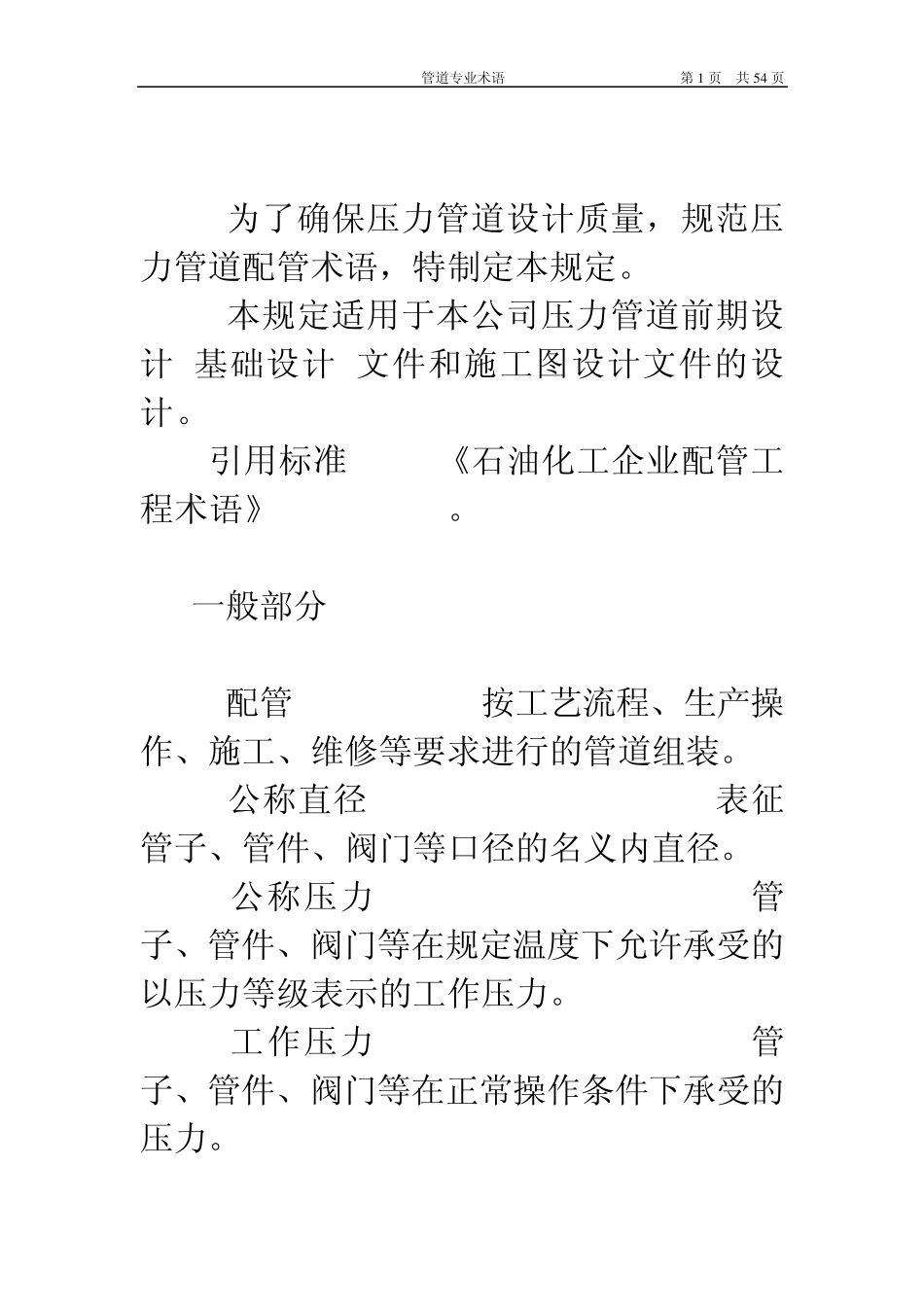

管道专业术语 第1 页 共5 4 页 1.1 为了确保压力管道设计质量，规范压力管道配管术语，特制定本规定。 1.2 本规定适用于本公司压力管道前期设计(基础设计)文件和施工图设计文件的设计。 1.3 引用标准 《石油化工企业配管工程术语》(SH/T3051)。 2 一般部分 2.1 配管 piping 按工艺流程、生产操作、施工、维修等要求进行的管道组装。 2.2 公称直径 nominal diameter 表征管子、管件、阀门等口径的名义内直径。 2.3 公称压力 nominal pressure 管子、管件、阀门等在规定温度下允许承受的以压力等级表示的工作压力。 2.4 工作压力 working pressure 管子、管件、阀门等在正常操作条件下承受的压力。 管道专业术语 第2 页 共5 4 页 2.5 设计压力 design pressure 在正常操作过程中①,在相应设计温度下，管道可能承受的最高工作压力 2.6 强 度 试 验 压力 strength test pressure 管道强度试验的规定压力。 2.7 密封试验压力(严密性试验压力) sea1 test pressure 管道密封试验的规定压力。 2.8 工 作温 度 working temperature 管道在正常操作条件下的温度。 2.9 设计温度 design temperature 在正常操作过程中①，在相应设计压力下，管道可能承受的最高或最低温度。 2.10 适用介质 suitable medium 在正常操作条件下，适合于管道材料的介质。 3 管子与管道 3.1 管子 pipe 一般为长度远大于直径的圆筒体，是管道的主要组成部分。 3.2 管道(管路 ) piping (pipe line) 由管子、管件、阀门等连接成的，输送流体管道专业术语 第3 页 共5 4 页 或传递流体压力的通道口。 3.3 管道系统（管系） piping system 单独一组设计条件相互联系的管道。 3.4 管道组成件 piping components 连接或装配成管道系统的元件，包括管子、管件、法兰、阀门、支撑件以及补偿器等。 3.5 管子表号 pipe schedule number 工作压力与工作温度下的管子材料许用应力的比值乘以一个系数，并经圆整后的数值，是表征管子壁厚系列的代号。 3.6 无缝钢管 seamless steel pipe 钢坯经穿孔轧制或拉制成的管子，以及用浇注方法制成的管子。 3.7 有缝钢管 seamed steel pipe 由钢板、钢带等卷制，经焊接而成的管子。 3.7.1 电阻焊接钢管 electric-resistance-welded steel pipe 具有纵向对接焊缝的钢管,利用管子的电阻热经加压将预先成型的管坯焊合而成...
