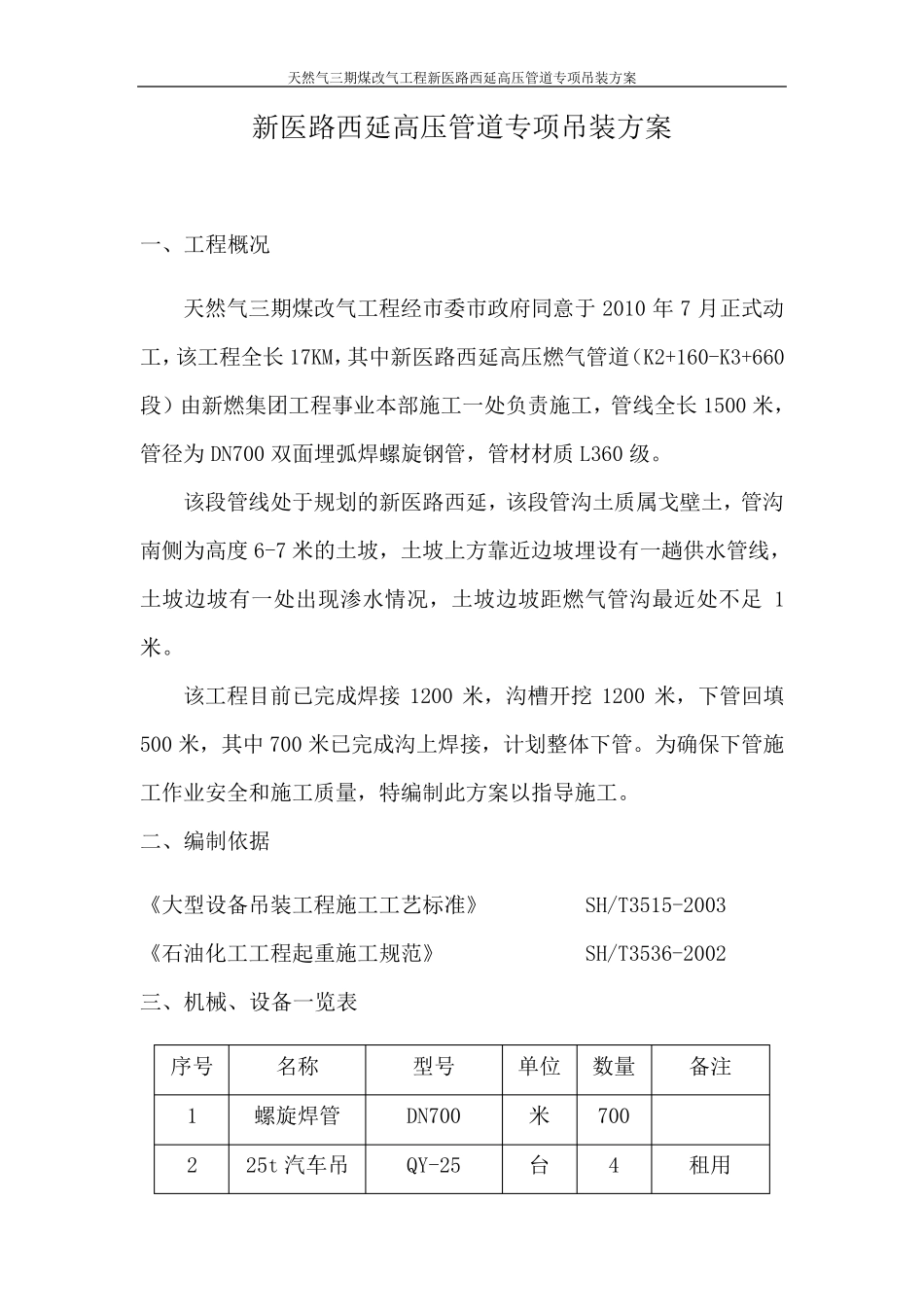

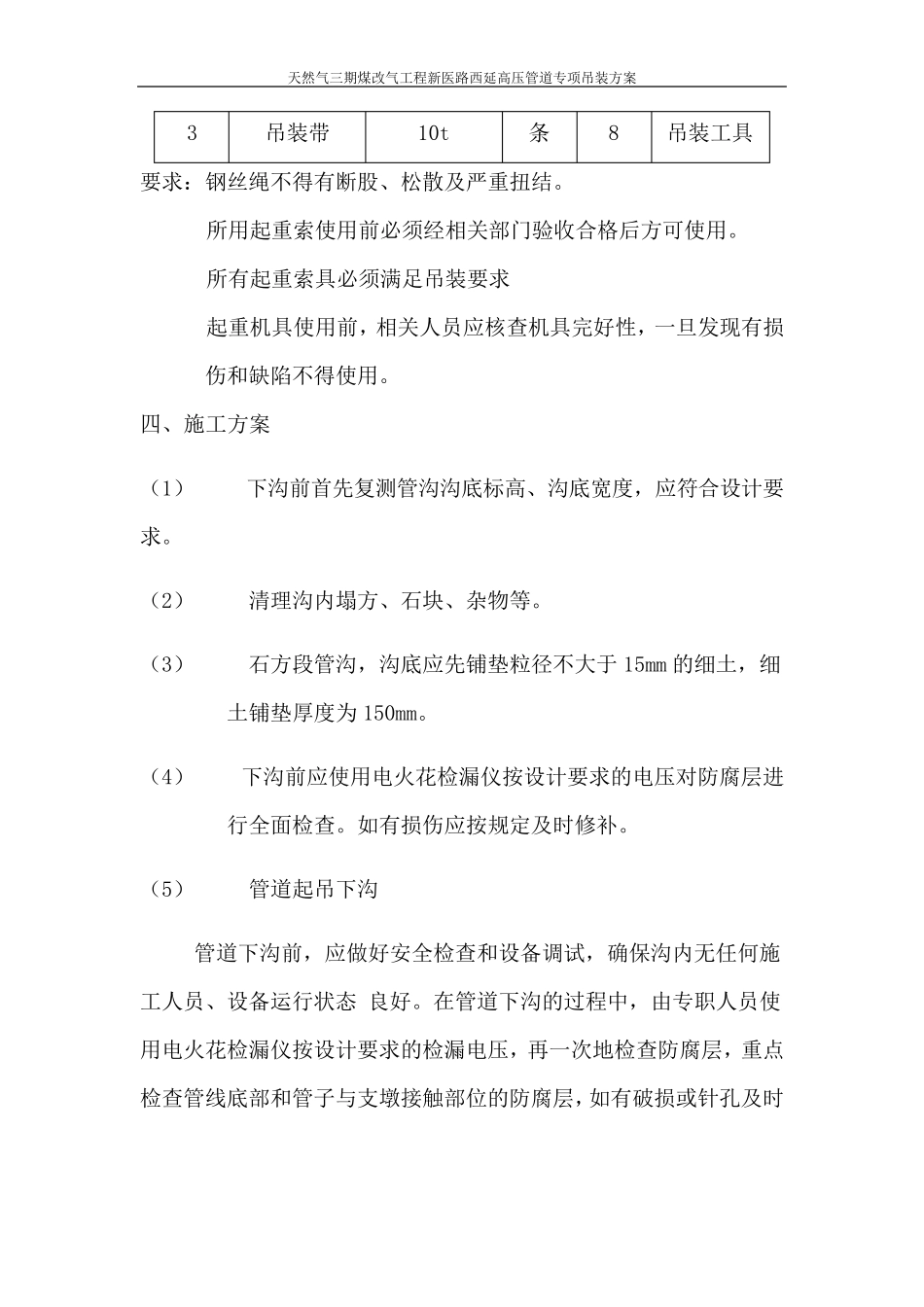

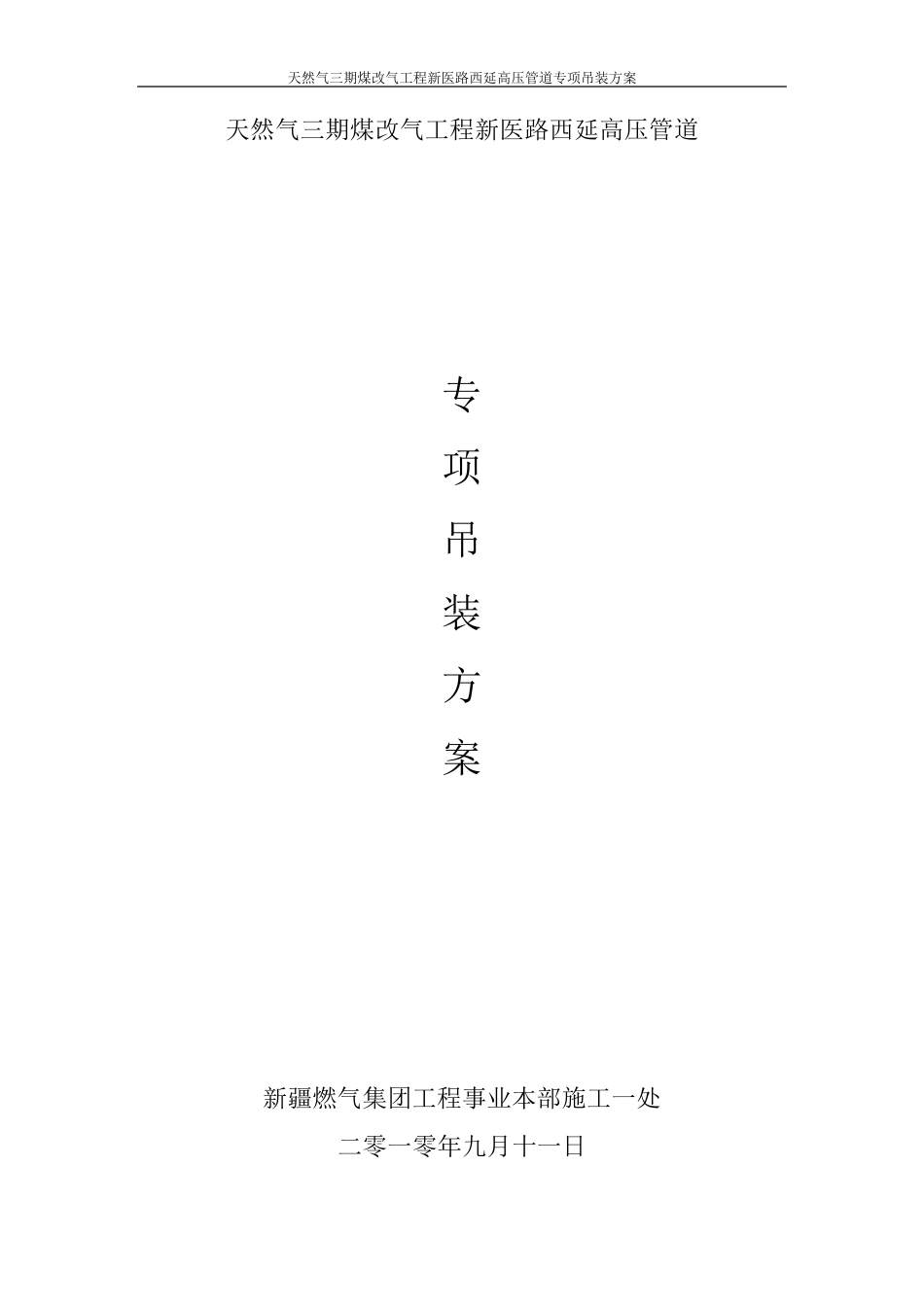

天然气三期煤改气工程新医路西延高压管道专项吊装方案 天然气三期煤改气工程新医路西延高压管道 专 项 吊 装 方 案 新疆燃气集团工程事业本部施工一处 二零一零年九月十一日 天然气三期煤改气工程新医路西延高压管道专项吊装方案 新医路西延高压管道专项吊装方案 一、工程概况 天然气三期煤改气工程经市委市政府同意于 2010 年 7 月正式动工，该工程全长 17KM，其中新医路西延高压燃气管道（K2+160-K3+660段）由新燃集团工程事业本部施工一处负责施工，管线全长 1500 米，管径为 DN700 双面埋弧焊螺旋钢管，管材材质 L360 级。 该段管线处于规划的新医路西延，该段管沟土质属戈壁土，管沟南侧为高度 6-7 米的土坡，土坡上方靠近边坡埋设有一趟供水管线，土坡边坡有一处出现渗水情况，土坡边坡距燃气管沟最近处不足 1米。 该工程目前已完成焊接 1200 米，沟槽开挖 1200 米，下管回填500 米，其中 700 米已完成沟上焊接，计划整体下管。为确保下管施工作业安全和施工质量，特编制此方案以指导施工。 二、编制依据 《大型设备吊装工程施工工艺标准》 SH/T3515-2003 《石油化工工程起重施工规范》 SH/T3536-2002 三、机械、设备一览表 序号 名称 型号 单 位 数 量 备注 1 螺旋焊管 DN700 米 700 2 25t 汽 车 吊 QY-25 台 4 租 用 天然气三期煤改气工程新医路西延高压管道专项吊装方案 3 吊装带 10t 条 8 吊装工具 要求：钢丝绳不得有断股、松散及严重扭结。 所用起重索使用前必须经相关部门验收合格后方可使用。 所有起重索具必须满足吊装要求 起重机具使用前，相关人员应核查机具完好性，一旦发现有损伤和缺陷不得使用。 四、施工方案 （1） 下沟前首先复测管沟沟底标高、沟底宽度，应符合设计要求。 （2） 清理沟内塌方、石块、杂物等。 （3） 石方段管沟，沟底应先铺垫粒径不大于 15mm 的细土，细土铺垫厚度为 150mm。 （4） 下沟前应使用电火花检漏仪按设计要求的电压对防腐层进行全面检查。如有损伤应按规定及时修补。 （5） 管道起吊下沟 管道下沟前，应做好安全检查和设备调试，确保沟内无任何施工人员、设备运行状态 良好。在 管道下沟的过 程中 ，由 专职 人员使用电火花检漏仪按设计要求的检漏电压，再 一次 地 检查防腐层，重点检查管线 底部和管子 与 支 墩 接 触 部位 的防腐层，如有破 损或 针 孔 及时天然气三期煤改...
