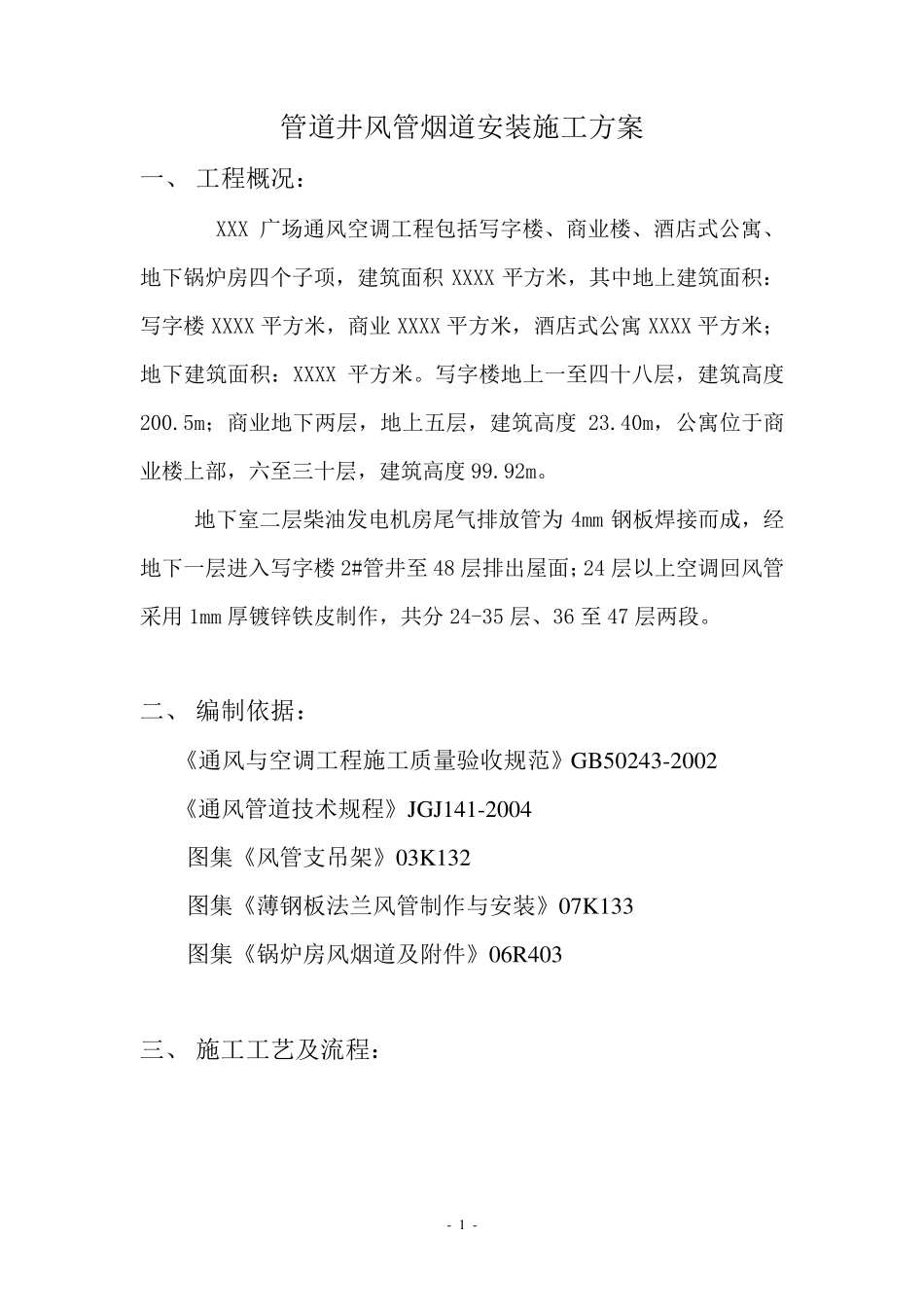

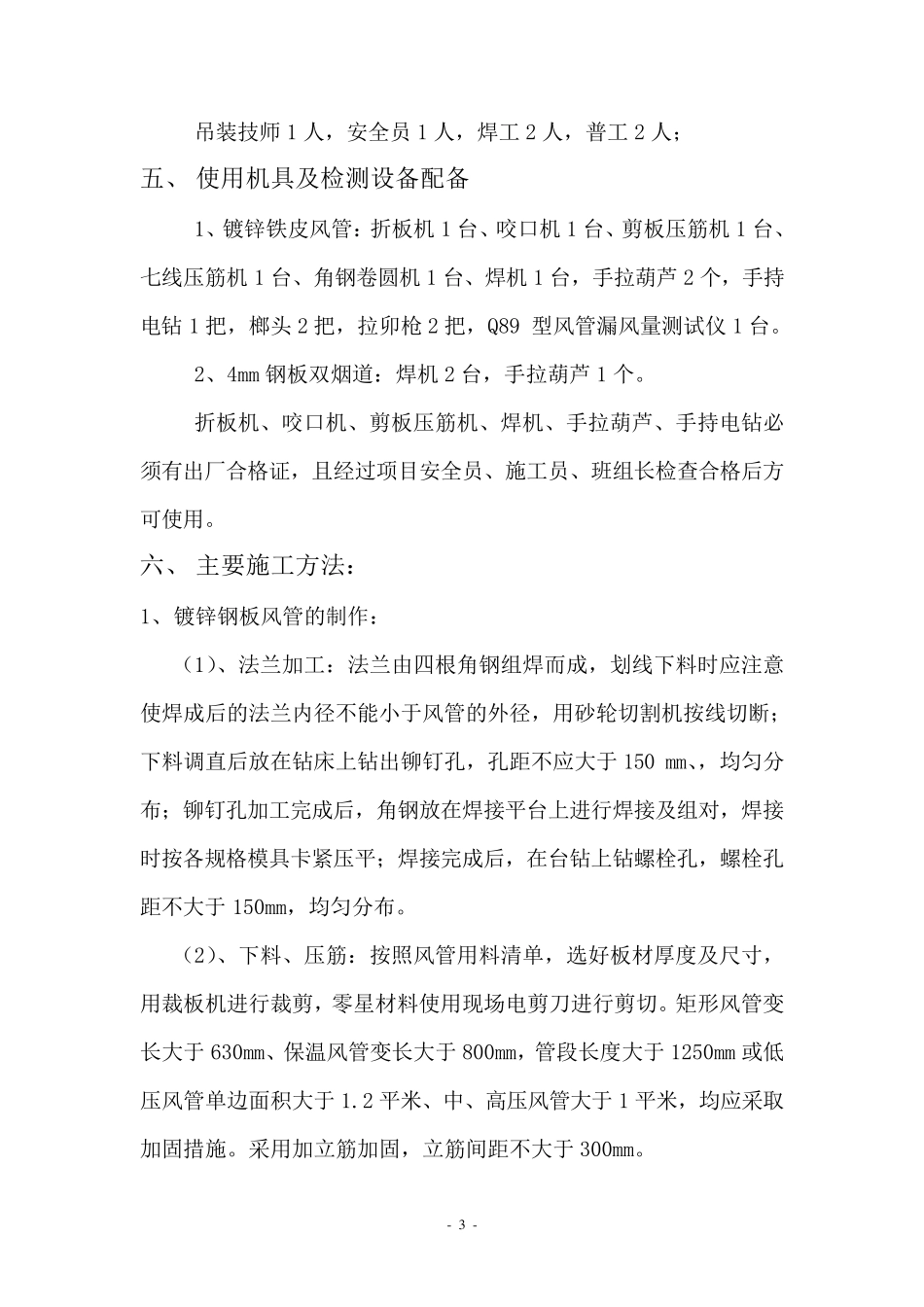

- 1 - 管道井风管烟道安装施工方案 一、 工程概况： XXX 广场通风空调工程包括写字楼、商业楼、酒店式公寓、地下锅炉房四个子项，建筑面积 XXXX 平方米，其中地上建筑面积：写字楼 XXXX 平方米，商业 XXXX 平方米，酒店式公寓 XXXX 平方米；地下建筑面积：XXXX 平方米。写字楼地上一至四十八层，建筑高度200.5m；商业地下两层，地上五层，建筑高度 23.40m，公寓位于商业楼上部，六至三十层，建筑高度 99.92m。 地下室二层柴油发电机房尾气排放管为 4mm 钢板焊接而成，经地下一层进入写字楼 2#管井至 48 层排出屋面；24 层以上空调回风管采用 1mm 厚镀锌铁皮制作，共分 24-35 层、36 至 47 层两段。 二、 编制依据： 《通风与空调工程施工质量验收规范》GB50243-2002 《通风管道技术规程》JGJ141-2004 图集《风管支吊架》03K132 图集《薄钢板法兰风管制作与安装》07K133 图集《锅炉房风烟道及附件》06R403 三、 施工工艺及流程： - 2 - 绘制系统分解图钢板开平编号检查系统编号下料风管加工风管检查确定分段风管按照分解编号放样漏光漏风监测法兰连接角钢法兰下料角钢法兰制作角钢法兰装配按分解图核对风管编号风管按系统编号传统机械加工风管制作标注尺寸镀锌铁皮风管制作流程图 工作平台安装支吊架安装分段连接质量检查风管部件安装风管整体平整度检验按系统编号组对预检安装平整度调整风管吊装提升风管至安装高度风管连接支架横担安装检验标高确定安装标高风管预组装校验标高复检镀锌铁皮风管安装流程图 四、 施工力量配备： 1、镀锌铁皮风管班组配备如下： 吊装技师 1 人，安全员 1 人，焊工1 人，通风工2 人，普工1人； 2、4mm 钢板双烟道班组配备如下： - 3 - 吊装技师1 人，安全员1 人，焊工2 人，普工2 人； 五、 使用机具及检测设备配备 1、镀锌铁皮风管：折板机 1 台、咬口机 1 台、剪板压筋机 1 台、七线压筋机 1 台、角钢卷圆机 1 台、焊机 1 台，手拉葫芦 2 个，手持电钻 1 把，榔头 2 把，拉卯枪 2 把，Q89 型风管漏风量测试仪 1 台。 2、4mm 钢板双烟道：焊机 2 台，手拉葫芦 1 个。 折板机、咬口机、剪板压筋机、焊机、手拉葫芦、手持电钻必须有出厂合格证，且经过项目安全员、施工员、班组长检查合格后方可使用。 六、 主要施工方法： 1、 镀锌钢板风管的制作： （1）、法兰加工：法兰由四根角钢组焊而成，划线下料时应...
