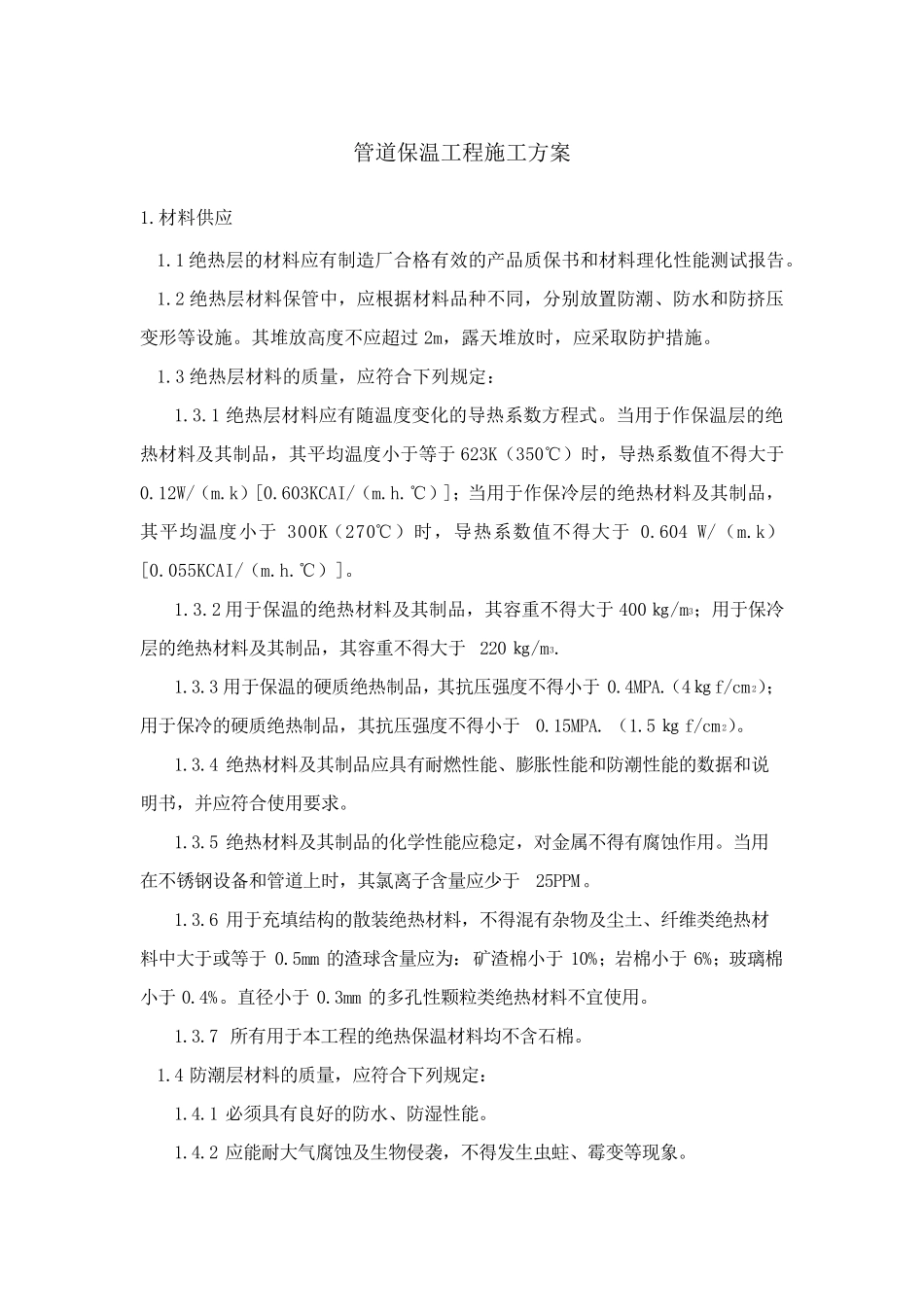

管道保温工程施工方案 1.材料供应 1.1 绝热层的材料应有制造厂合格有效的产品质保书和材料理化性能测试报告。 1.2 绝热层材料保管中，应根据材料品种不同，分别放置防潮、防水和防挤压变形等设施。其堆放高度不应超过2m，露天堆放时，应采取防护措施。 1.3 绝热层材料的质量，应符合下列规定： 1.3.1 绝热层材料应有随温度变化的导热系数方程式。当用于作保温层的绝热材料及其制品，其平均温度小于等于623K（350℃）时，导热系数值不得大于0.12W/（m.k）[0.603KCAI/（m.h.℃）]；当用于作保冷层的绝热材料及其制品，其平均温度小于300K（270℃）时，导热系数值不得大于0.604 W/（m.k）[0.055KCAI/（m.h.℃）]。 1.3.2 用于保温的绝热材料及其制品，其容重不得大于400 ㎏/m3；用于保冷层的绝热材料及其制品，其容重不得大于220 ㎏/m3. 1.3.3 用于保温的硬质绝热制品，其抗压强度不得小于0.4MPA.（4㎏f/cm 2）；用于保冷的硬质绝热制品，其抗压强度不得小于0.15MPA. （1.5 ㎏ f/cm 2）。 1.3.4 绝热材料及其制品应具有耐燃性能、膨胀性能和防潮性能的数据和说明书，并应符合使用要求。 1.3.5 绝热材料及其制品的化学性能应稳定，对金属不得有腐蚀作用。当用在不锈钢设备和管道上时，其氯离子含量应少于25PPM。 1.3.6 用于充填结构的散装绝热材料，不得混有杂物及尘土、纤维类绝热材料中大于或等于0.5mm 的渣球含量应为：矿渣棉小于10%；岩棉小于6%；玻璃棉小于0.4%。直径小于0.3mm 的多孔 性颗 粒 类绝热材料不宜 使用。 1.3.7 所 有用于本 工程的绝热保温材料均不含石 棉。 1.4 防潮层材料的质量，应符合下列规定： 1.4.1 必 须 具有良 好 的防水、防湿 性能。 1.4.2 应能耐大气 腐蚀及生 物侵 袭 ，不得发 生 虫 蛀 、霉 变等现 象 。 1.4.3 不得对其它材料产生腐蚀或溶解作用。 1.4.4 应具备在气温变化与振动情况能保持完好的稳定性。 1.5 绝热材料质量检查： 1.5.1 当绝热材料及其制品的产品质量证明书或出厂合格证中所列的指标不全或对产品质量有怀疑时，供货方应负责对下列性能进行复查，并提交检验合作证。 1.5.1.1 多孔颗粒制品的容重、机械强度、导热系数、外形尺寸等；松散材料的容重、导热系数和粒度等。 1.5.1.2 矿物棉制品的容重、导热系数、使用温度和外形尺寸等；散棉的容重、导热系数、使用温度、纤维直径、渣球含量等。 1.5.1.3 泡沫多孔制品的容重、导...
