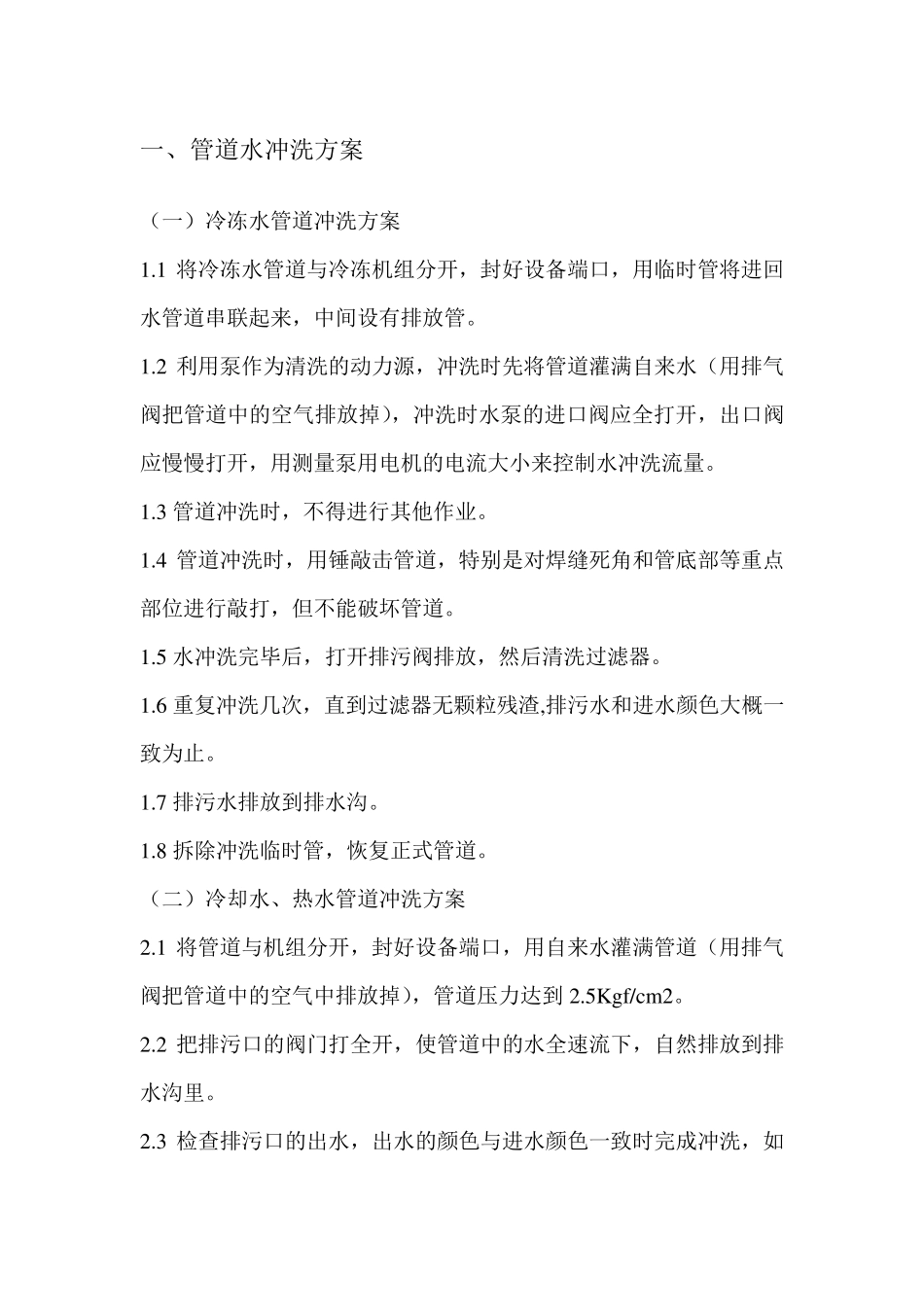

一、管道水冲洗方案 (一)冷冻水管道冲洗方案 1.1 将冷冻水管道与冷冻机组分开,封好设备端口,用临时管将进回水管道串联起来,中间设有排放管。 1.2 利用泵作为清洗的动力源,冲洗时先将管道灌满自来水(用排气阀把管道中的空气排放掉),冲洗时水泵的进口阀应全打开,出口阀应慢慢打开,用测量泵用电机的电流大小来控制水冲洗流量。 1.3 管道冲洗时,不得进行其他作业。 1.4 管道冲洗时,用锤敲击管道,特别是对焊缝死角和管底部等重点部位进行敲打,但不能破坏管道。 1.5 水冲洗完毕后,打开排污阀排放,然后清洗过滤器。 1.6 重复冲洗几次,直到过滤器无颗粒残渣,排污水和进水颜色大概一致为止。 1.7 排污水排放到排水沟。 1.8 拆除冲洗临时管,恢复正式管道。 (二)冷却水、热水管道冲洗方案 2.1 将管道与机组分开,封好设备端口,用自来水灌满管道(用排气阀把管道中的空气中排放掉),管道压力达到 2.5Kgf/cm 2。 2.2 把排污口的阀门打全开,使管道中的水全速流下,自然排放到排水沟里。 2.3 检查排污口的出水,出水的颜色与进水颜色一致时完成冲洗,如果不一致,继续第一、第二步骤,直到达到进出水颜色一致为止。 二、配管压力试验 (一)试压准备 1 .1 试压用的机具及技措用料全部到现场; 1 .2 试压所用的压力表经过调校并合格; 1 .3 试压设备的能力满足管道压力试验的需要; 1 .4 现场临时水源的流量能满足管道压力试验的需要。 (二)试压技术准备 2 .1 压力管道压力试验前,必须进行压力试验作业技术交底和压力试验安全技术交底。 2 .2 所有参加管道施压人员必须对所试验部分的流程清楚了解, (三)试压前的确认 3 .1 确认试验用压力表已经校验,并在检验周期范围内,其精度不得低于 1 .5 级,表的满刻度值为被测量最大压力的 1 .5 ~2 .0 倍。 3 .2 符合压力要求的液体及气体已经备齐。 3 .3 按照试验要求,管道已经加固。 3 .4 焊缝及其他待检部位尚未涂漆和绝热。 3 .5 待试压管道上的安全阀,爆破板及仪表元件特等已经拆下或已加以隔离。 3 .6 待试管道与无关系统已用盲板或采取其他措施隔开。 (四)气压试验 4.1 本项目先用空气介质对管道进行气压试验,气压试验合格后再进行水压试压。 4.2 气压试验采用的临时管线及试压设施布置见下图。 图-1 气体介质试压用临时管道及设施布置图 4.3 气体压力试验时,必须进行预试验,试验压力的...
