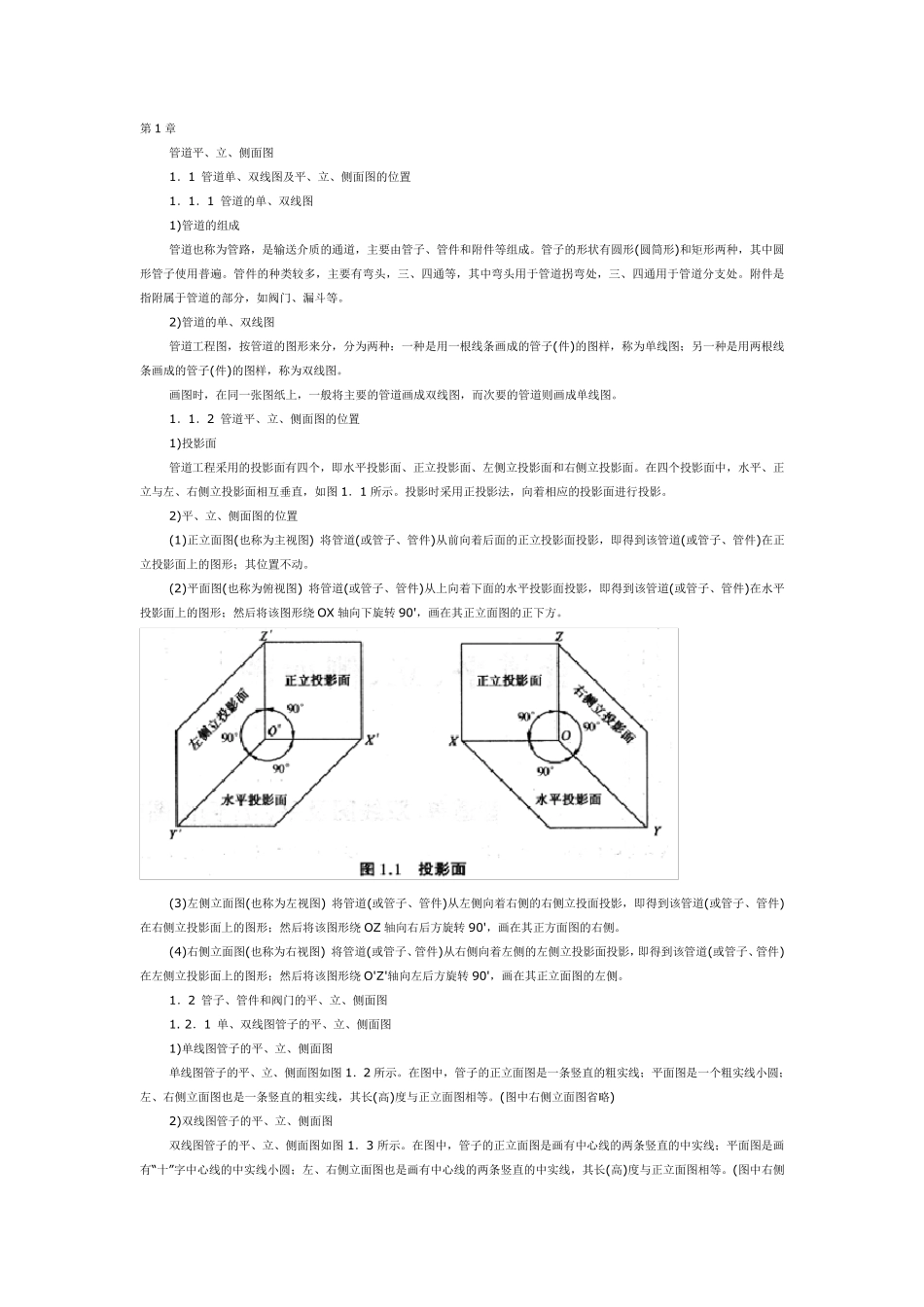

第1 章 管道平、立、侧面图 1．1 管道单、双线图及平、立、侧面图的位置 1．1．1 管道的单、双线图 1)管道的组成 管道也称为管路，是输送介质的通道，主要由管子、管件和附件等组成。管子的形状有圆形(圆筒形)和矩形两种，其中圆形管子使用普遍。管件的种类较多，主要有弯头，三、四通等，其中弯头用于管道拐弯处，三、四通用于管道分支处。附件是指附属于管道的部分，如阀门、漏斗等。 2)管道的单、双线图 管道工程图，按管道的图形来分，分为两种：一种是用一根线条画成的管子(件)的图样，称为单线图；另一种是用两根线条画成的管子(件)的图样，称为双线图。 画图时，在同一张图纸上，一般将主要的管道画成双线图，而次要的管道则画成单线图。 1．1．2 管道平、立、侧面图的位置 1)投影面 管道工程采用的投影面有四个，即水平投影面、正立投影面、左侧立投影面和右侧立投影面。在四个投影面中，水平、正立与左、右侧立投影面相互垂直，如图 1．1 所示。投影时采用正投影法，向着相应的投影面进行投影。 2)平、立、侧面图的位置 (1)正立面图(也称为主视图) 将管道(或管子、管件)从前向着后面的正立投影面投影，即得到该管道(或管子、管件)在正立投影面上的图形；其位置不动。 (2)平面图(也称为俯视图) 将管道(或管子、管件)从上向着下面的水平投影面投影，即得到该管道(或管子、管件)在水平投影面上的图形；然后将该图形绕 OX 轴向下旋转 90'，画在其正立面图的正下方。 (3)左侧立面图(也称为左视图) 将管道(或管子、管件)从左侧向着右侧的右侧立投面投影，即得到该管道(或管子、管件)在右侧立投影面上的图形；然后将该图形绕 OZ 轴向右后方旋转 90'，画在其正方面图的右侧。 (4)右侧立面图(也称为右视图) 将管道(或管子、管件)从右侧向着左侧的左侧立投影面投影，即得到该管道(或管子、管件)在左侧立投影面上的图形；然后将该图形绕 O'Z'轴向左后方旋转 90'，画在其正立面图的左侧。 1．2 管子、管件和阀门的平、立、侧面图 1. 2．1 单、双线图管子的平、立、侧面图 1)单线图管子的平、立、侧面图 单线图管子的平、立、侧面图如图 1．2 所示。在图中，管子的正立面图是一条竖直的粗实线；平面图是一个粗实线小圆；左、右侧立面图也是一条竖直的粗实线，其长(高)度与正立面图相等。(图中右侧立面图省略) 2)双线图管子的平、立、侧面图 双线图管子的平、立、侧面图如图 1．3 所示。在图中，管子的...
