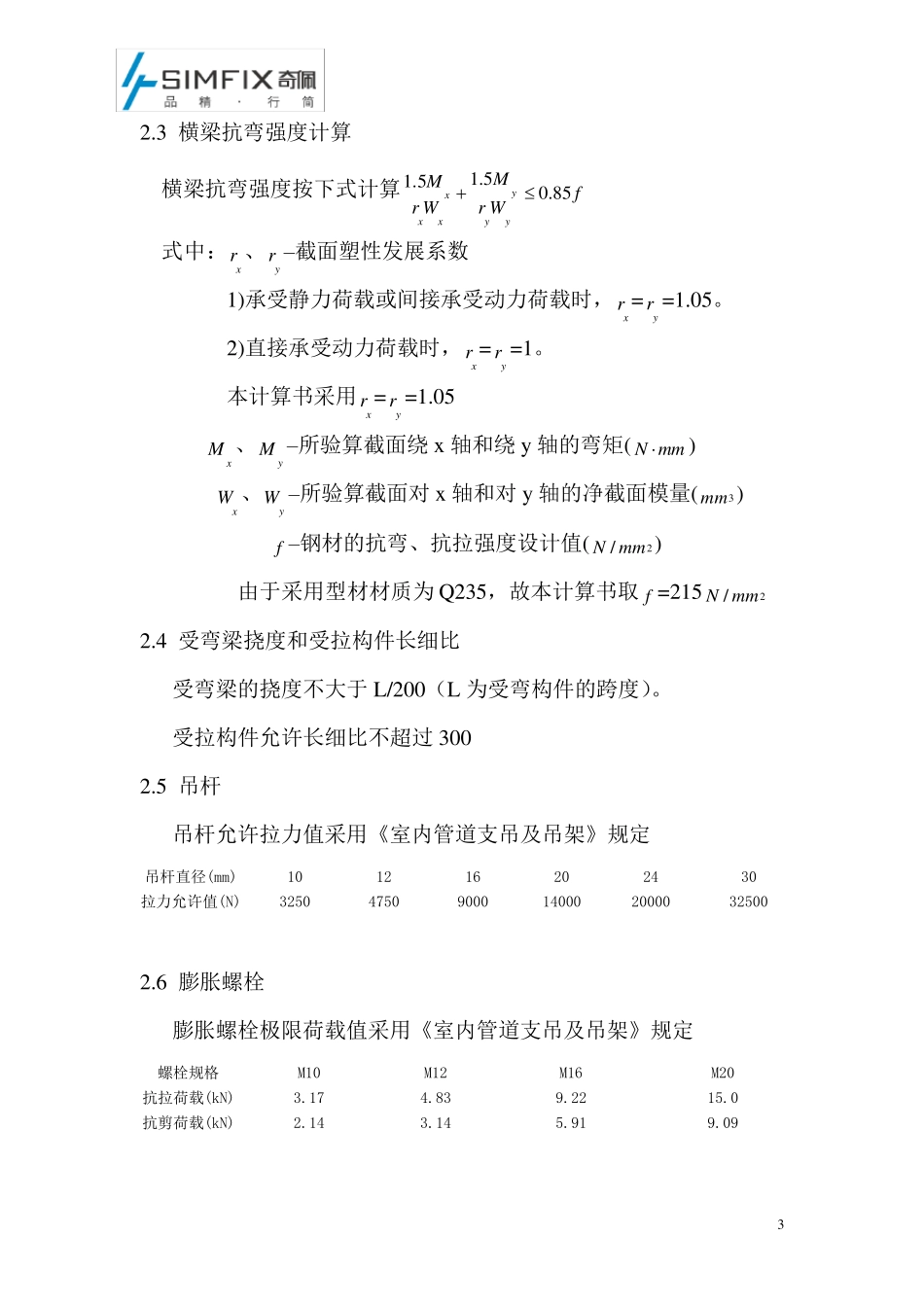

1 仁 济 医 院 管 道 支 架 设 计 计 算 书 Simfix上海奇佩五金有限公司 2 设计说明 1 设计依据： 1.1《管道支吊架》第1 部分：技术规范 GB/T 17116.1-1997 1.2《管道支吊架》第2 部分：管道连接部件 GB/T 17116.2-1997 1.3《管道支吊架》第3 部分：中间及建筑结构连接件GB/T 17116.3-1997 1.4《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 1.5《室内管道支架及吊架》 03S402 1.6《建筑结构荷载规范》 GB50009-2001 1.7《钢结构设计规范》 GB50017-2003 1.8《钢结构工程施工及验收规范》 GB50205-2001 2 技术条件 2.1 管道重量计算 按设计管道支吊架间距内的管道自重、满管水重、保温层重及以上三项之和10%的附加重量（管道连接件等）计算，保温材料容重按岩棉1003/ mkg计算。 2.2 设计荷载 垂直荷载：考虑制造、安装等因素，采用支吊架间距的标准荷载乘以1.35 的荷载分项系数。 水平荷载：管道支吊架的水平荷载按垂直荷载的0.3 倍计算。 地震荷载:按地震设防力度≤8 度计算地震作用。不考虑风荷载。 垂直荷载和地震荷载可组合为：1.35G +0.2G *1.4=1.63G 。水平荷 载为 0.3*1.63G =0.49G 。 3 2.3 横梁抗弯强度计算 横梁抗弯强度按下式计算fWrMWrMyyyxxx85.05.1.51 式中：xr 、yr ‒截面塑性发展系数 1)承受静力荷载或间接承受动力荷载时，xr =yr =1.05。 2)直接承受动力荷载时，xr =yr =1。 本计算书采用xr =yr =1.05 xM 、yM ‒所验算截面绕 x轴和绕 y轴的弯矩(mmN ) xW 、yW ‒所验算截面对 x轴和对 y轴的净截面模量(3mm ) f ‒钢材的抗弯、抗拉强度设计值(2/ mmN) 由于采用型材材质为 Q235，故本计算书取 f =2152/ mmN 2.4 受弯梁挠度和受拉构件长细比 受弯梁的挠度不大于 L/200（L 为受弯构件的跨度）。 受拉构件允许长细比不超过 300 2.5 吊杆 吊杆允许拉力值采用《室内管道支吊及吊架》规定 吊杆直径(mm) 10 12 16 20 24 30 拉力允许值(N) 3250 4750 9000 14000 20000 32500 2.6 膨胀螺栓 膨胀螺栓极限荷载值采用《室内管道支吊及吊架》规定 螺栓规格 M10 M12 M16 M20 抗拉荷载(kN) 3.17 4.83 9.22 15.0 抗剪荷载(kN) 2.14 3.14 5.91 9.09 4 3 支吊架采用型钢技术参数 型号 QC2220 QC4120 QC4125 QC6220 QC6225 C 型钢宽度A(mm) 41 41 41 41 41 C 型钢高...
