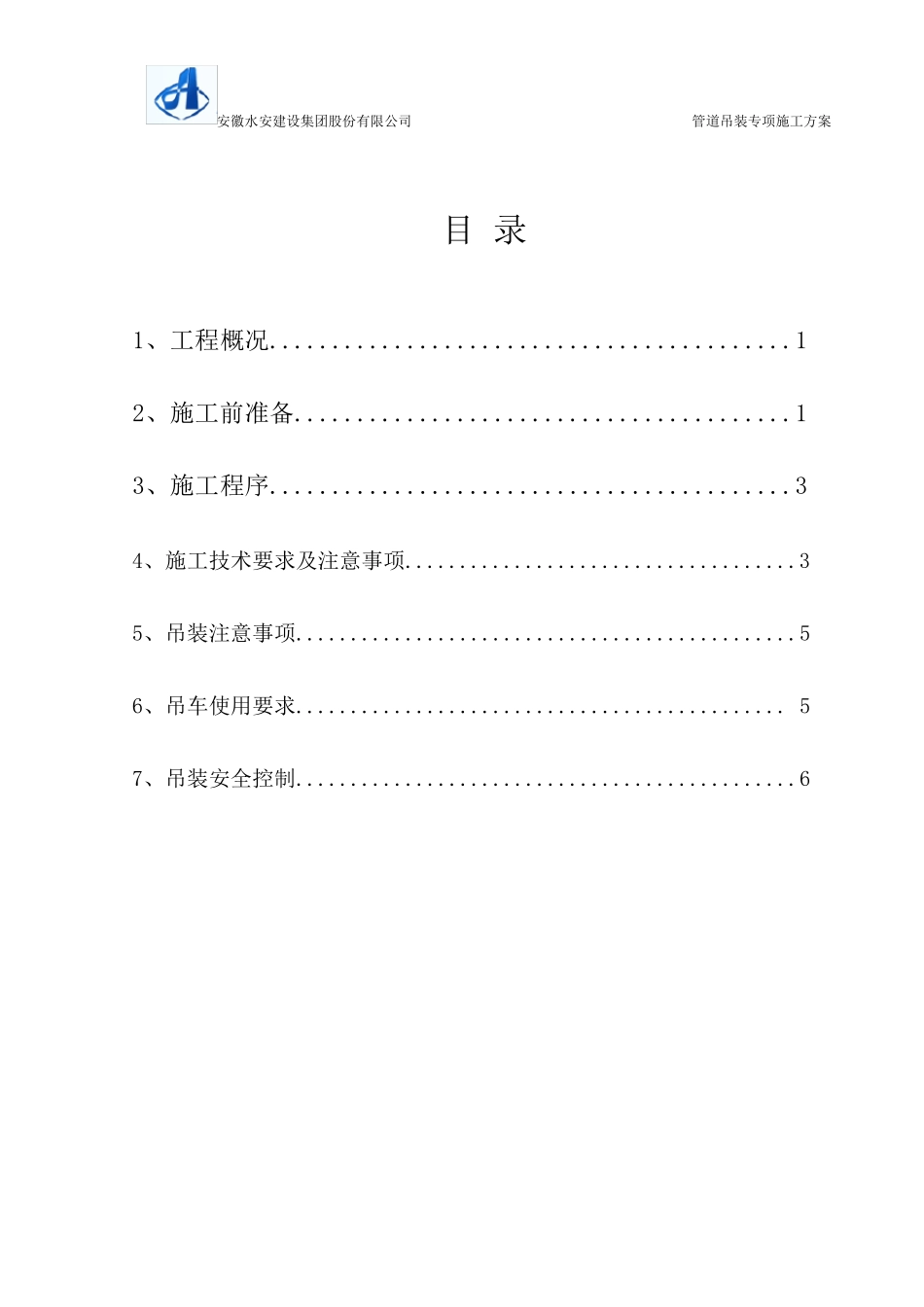

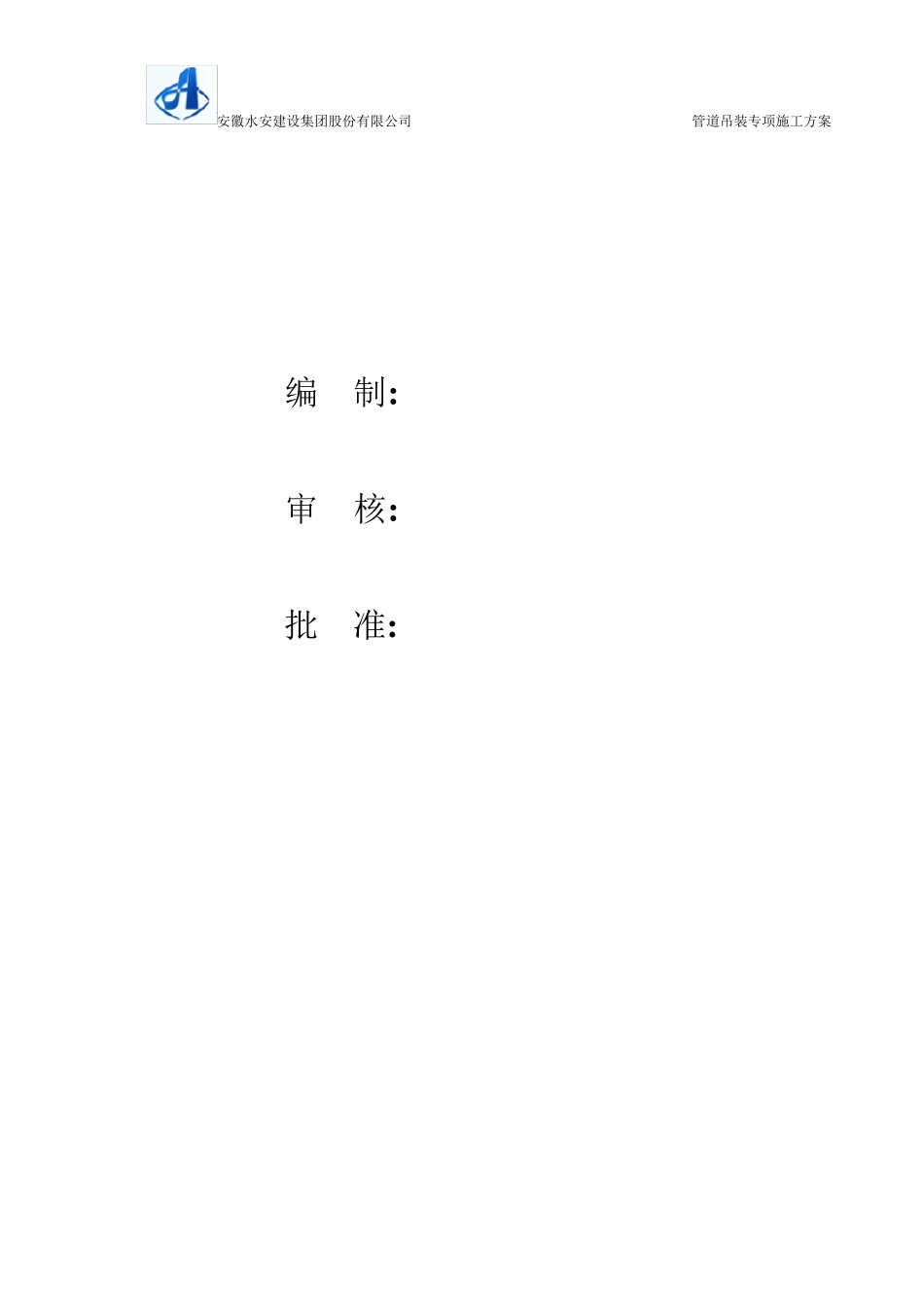

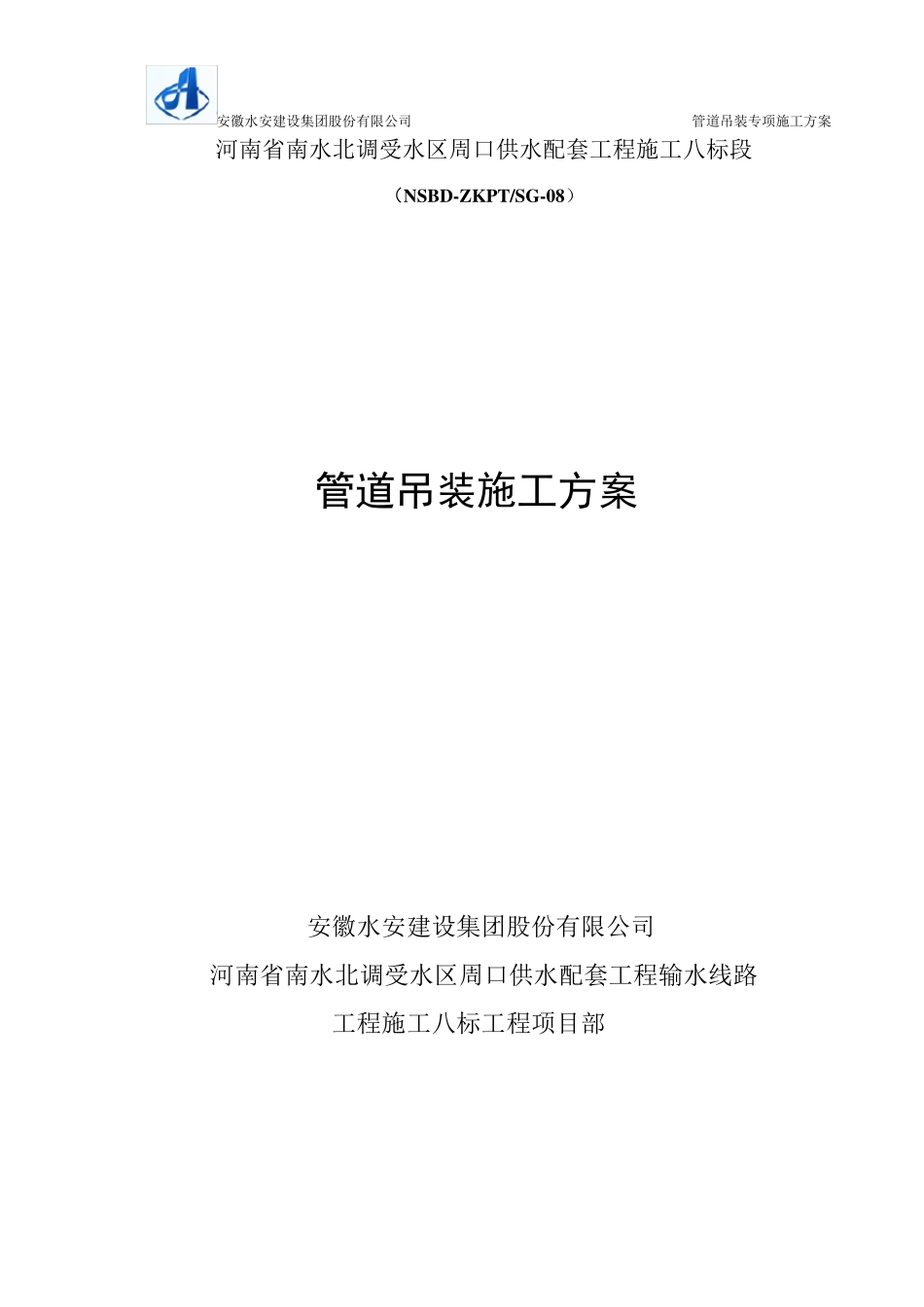

安徽水安建设集团股份有限公司 管道吊装专项施工方案 河南省南水北调受水区周口供水配套工程施工八标段 (NSBD-ZKPT/SG-08) 管道吊装施工方案 安徽水安建设集团股份有限公司 河南省南水北调受水区周口供水配套工程输水线路 工程施工八标工程项目部 安徽水安建设集团股份有限公司 管道吊装专项施工方案 编 制: 审 核: 批 准: 安徽水安建设集团股份有限公司 管道吊装专项施工方案 目 录 1、工程概况..........................................1 2、施工前准备........................................1 3、施工程序..........................................3 4、施工技术要求及注意事项....................................3 5、吊装注意事项..............................................5 6、吊车使用要求............................................. 5 7、吊装安全控制..............................................6 安徽水安建设集团股份有限公司 管道吊装专项施工方案 1 一、工程概况 周口供水配套工程共布置输水线路 3 条,均为有压重力流输水线路,管线总长 66.11km,输水流量为 4.3m3/s。输水线路沿线共布置穿越工程 48 座,其中穿河渠 11 座,公路 31 座,铁路 6 座。设置阀井 174 座,镇墩 220 个。 本标段位于周口市境内,起点为商水支线分岔口、干线桩号 133+000.000 处,终点为亿星集团门口、干线桩号 136+600.000 处。该标段管线长 3.6km,管径为 DN1600,管材为 PCCP,沟槽深度在 4-6m 左右。建筑物 3 座:穿周商路(省道S206)顶管工程 1 处;穿八一路顶管工程 1 处;穿秦岭路顶管工程 1 处;阀井、镇墩及设备安装等。 沟槽吊装的管道为 PCCP 管道,占全部管道的 90%,直径 DN1600,每节 6 米长,重 11吨左右,管沟开挖深度 4-6 米左右,管沟距起吊位置 8 米。 顶管处吊装因为要开挖工作坑,此处为垂直吊装,工作坑距起吊位置 6 米。最大吊装高度 9.6 米,吊装距离为 10 米。 二、施工前准备 1、施工技术组织 施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估,并就可能出现的各种 问题作出相 应 的防 范 措 施并对操 作人 员 及管理 人 员 做 技术交 底 和 安全交 底 。 2、施工场地 的安排 及施工机 具 的准备 (1)施工场地 的安排 采 用 分段分次 吊装,首 ...
