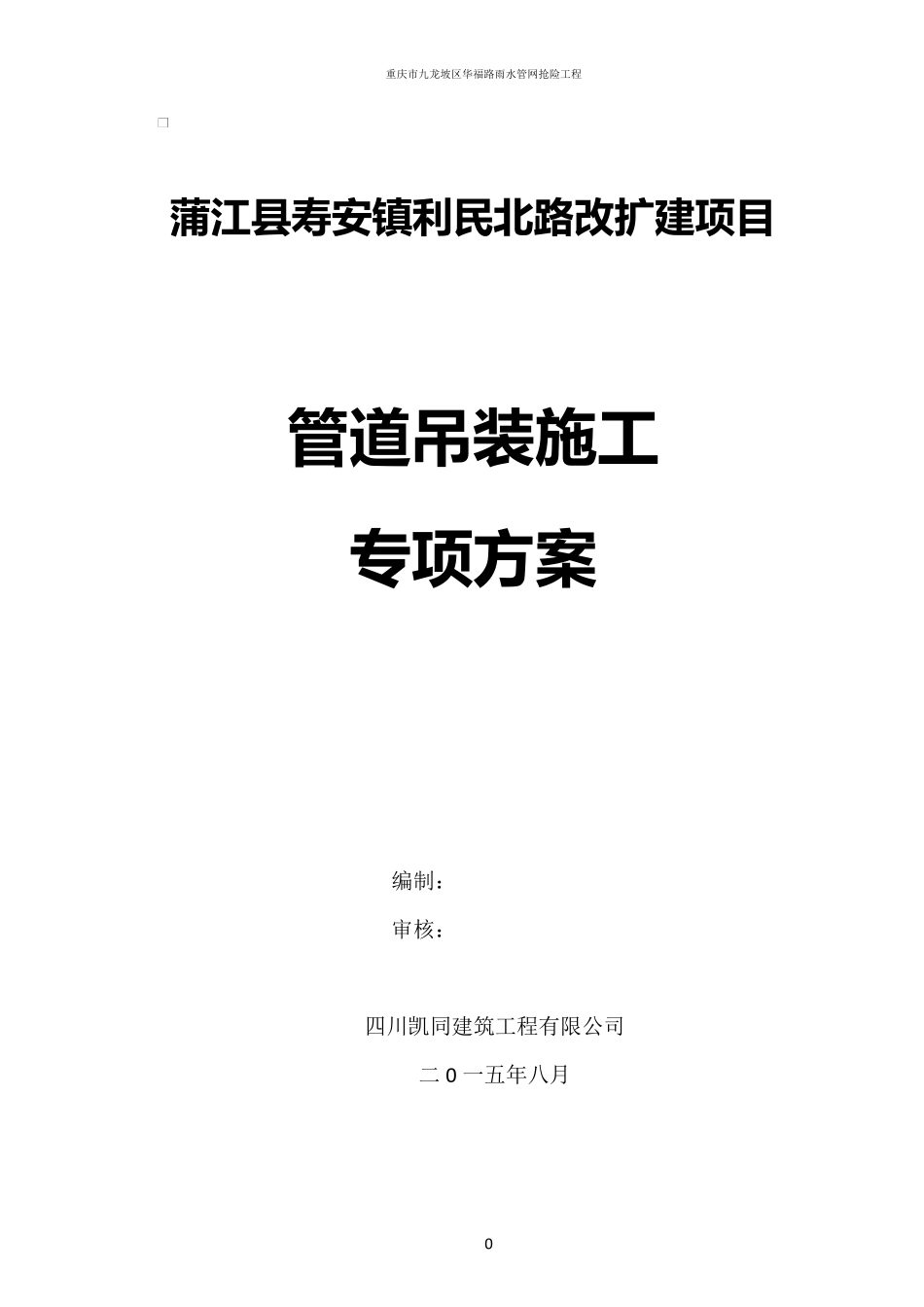

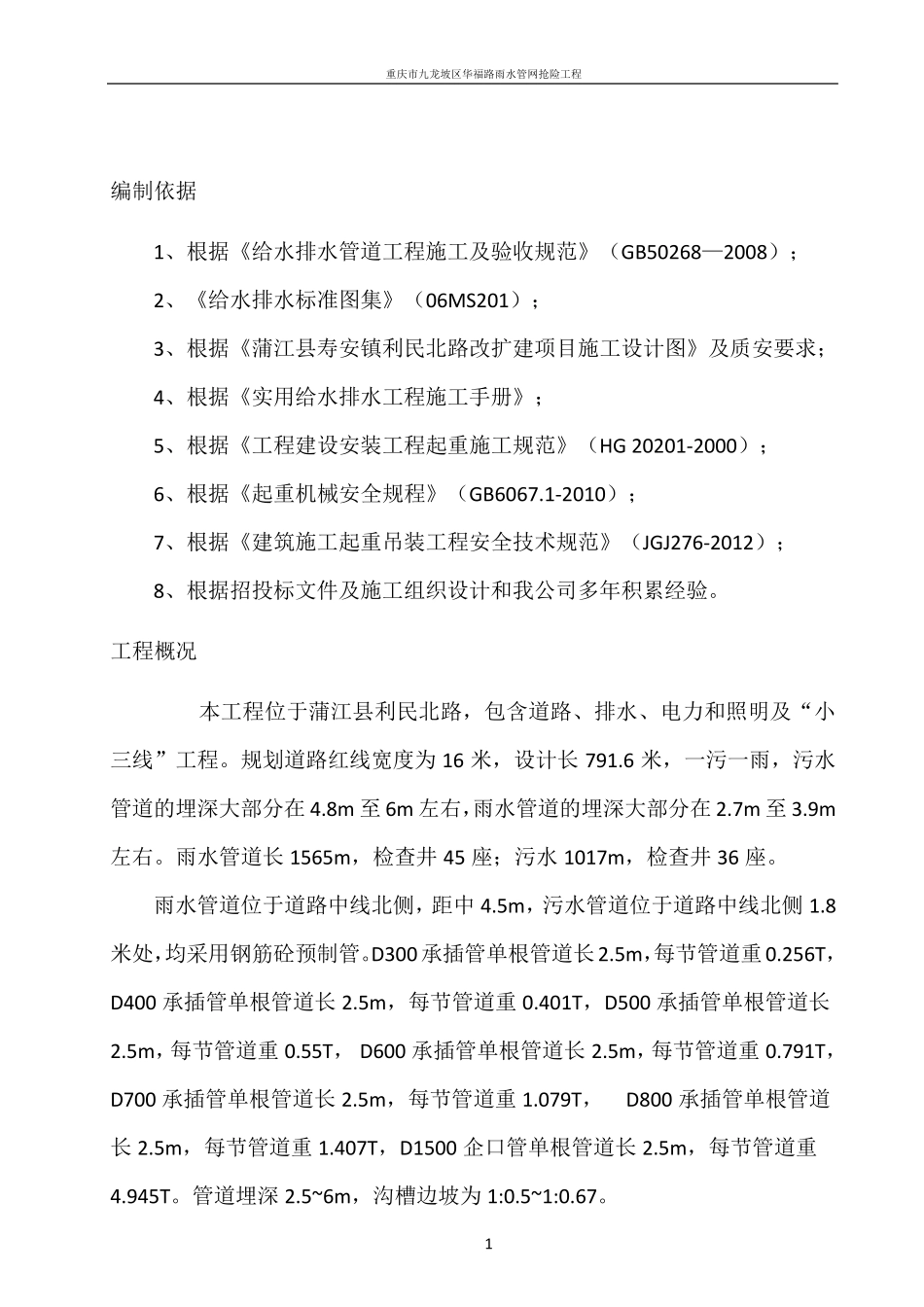

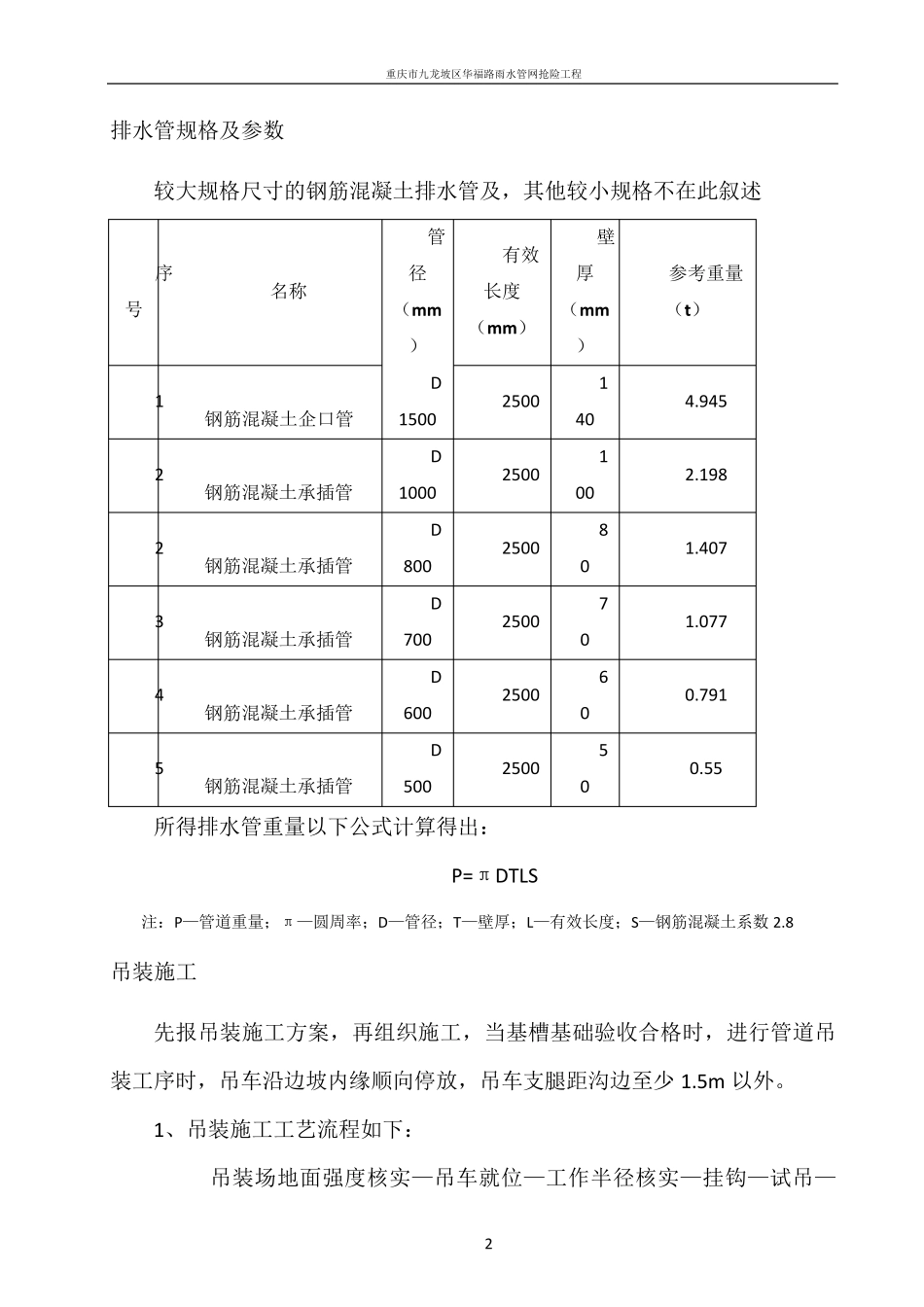

重庆市九龙坡区华福路雨水管网抢险工程 0 蒲 江 县 寿 安 镇 利 民 北 路 改 扩 建 项 目 管 道 吊 装 施 工 专项 方案 编制： 审核： 四川凯同建筑工程有限公司 二0 一五年八月 重庆市九龙坡区华福路雨水管网抢险工程 1 编制依据 1、根据《给水排水管道工程施工及验收规范》（GB50268—2008）； 2、《给水排水标准图集》（06MS201）； 3、根据《蒲江县寿安镇利民北路改扩建项目施工设计图》及质安要求； 4、根据《实用给水排水工程施工手册》； 5、根据《工程建设安装工程起重施工规范》（HG 20201-2000）； 6、根据《起重机械安全规程》（GB6067.1-2010）； 7、根据《建筑施工起重吊装工程安全技术规范》（JGJ276-2012）； 8、根据招投标文件及施工组织设计和我公司多年积累经验。 工程概况 本工程位于蒲江县利民北路，包含道路、排水、电力和照明及“小三线”工程。规划道路红线宽度为 16 米，设计长 791.6 米，一污一雨，污水管道的埋深大部分在 4.8m 至 6m 左右，雨水管道的埋深大部分在 2.7m 至 3.9m左右。雨水管道长 1565m，检查井 45 座；污水1017m，检查井 36 座。 雨水管道位于道路中线北侧，距中 4.5m，污水管道位于道路中线北侧 1.8米处，均采用钢筋砼预制管。D300 承插管单根管道长2.5m，每节管道重0.256T，D400 承插管单根管道长 2.5m，每节管道重0.401T，D500 承插管单根管道长2.5m，每节管道重0.55T， D600 承插管单根管道长 2.5m，每节管道重0.791T，D700 承插管单根管道长 2.5m，每节管道重1.079T， D800 承插管单根管道长 2.5m，每节管道重1.407T，D1500 企口管单根管道长 2.5m，每节管道重4.945T。管道埋深 2.5~6m，沟槽边坡为 1:0.5~1:0.67。 重庆市九龙坡区华福路雨水管网抢险工程 2 排水管规格及参数 较大规格尺寸的钢筋混凝土排水管及，其他较小规格不在此叙述 序号 名称 管径（mm） 有效长度（mm） 壁厚（mm） 参考重量（t） 1 钢筋混凝土企口管 D1500 2500 140 4.945 2 钢筋混凝土承插管 D1000 2500 100 2.198 2 钢筋混凝土承插管 D800 2500 80 1.407 3 钢筋混凝土承插管 D700 2500 70 1.077 4 钢筋混凝土承插管 D600 2500 60 0.791 5 钢筋混凝土承插管 D500 2500 50 0.55 所得排水管重量以下公式计算得出： P=πDTLS 注：P—管道重量；π—圆周率；D—管径；T—壁厚；L—有效长度；S...
