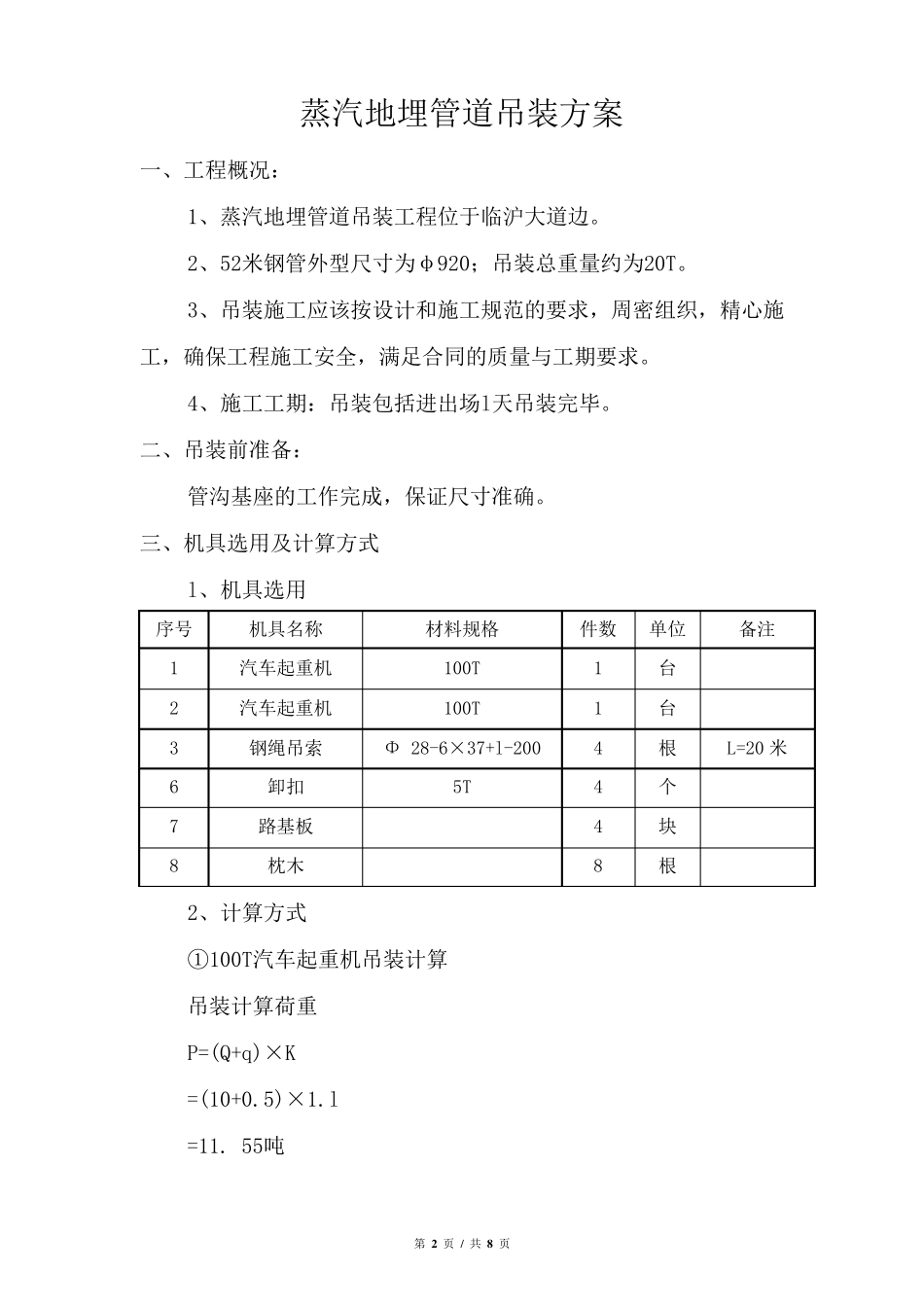

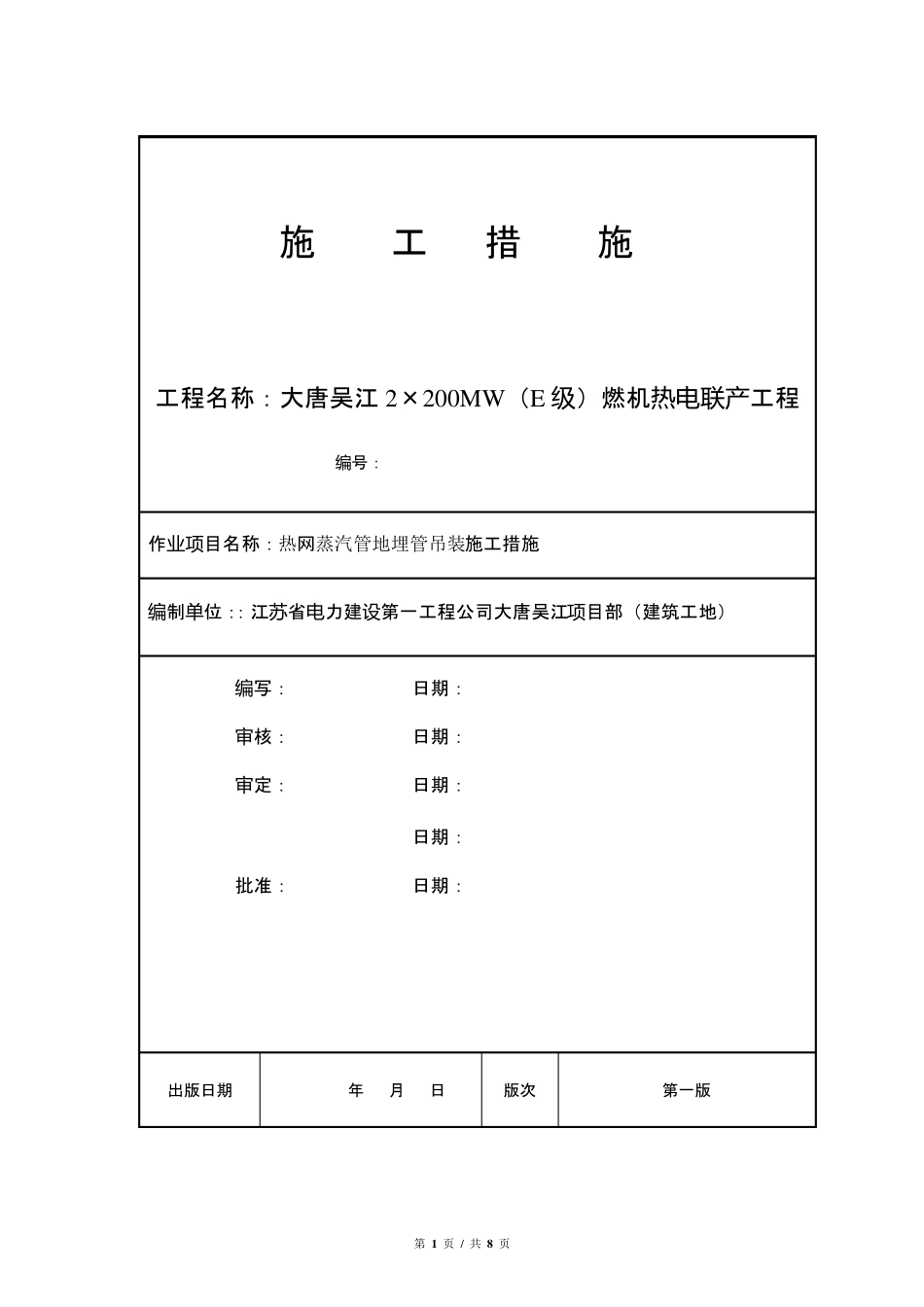

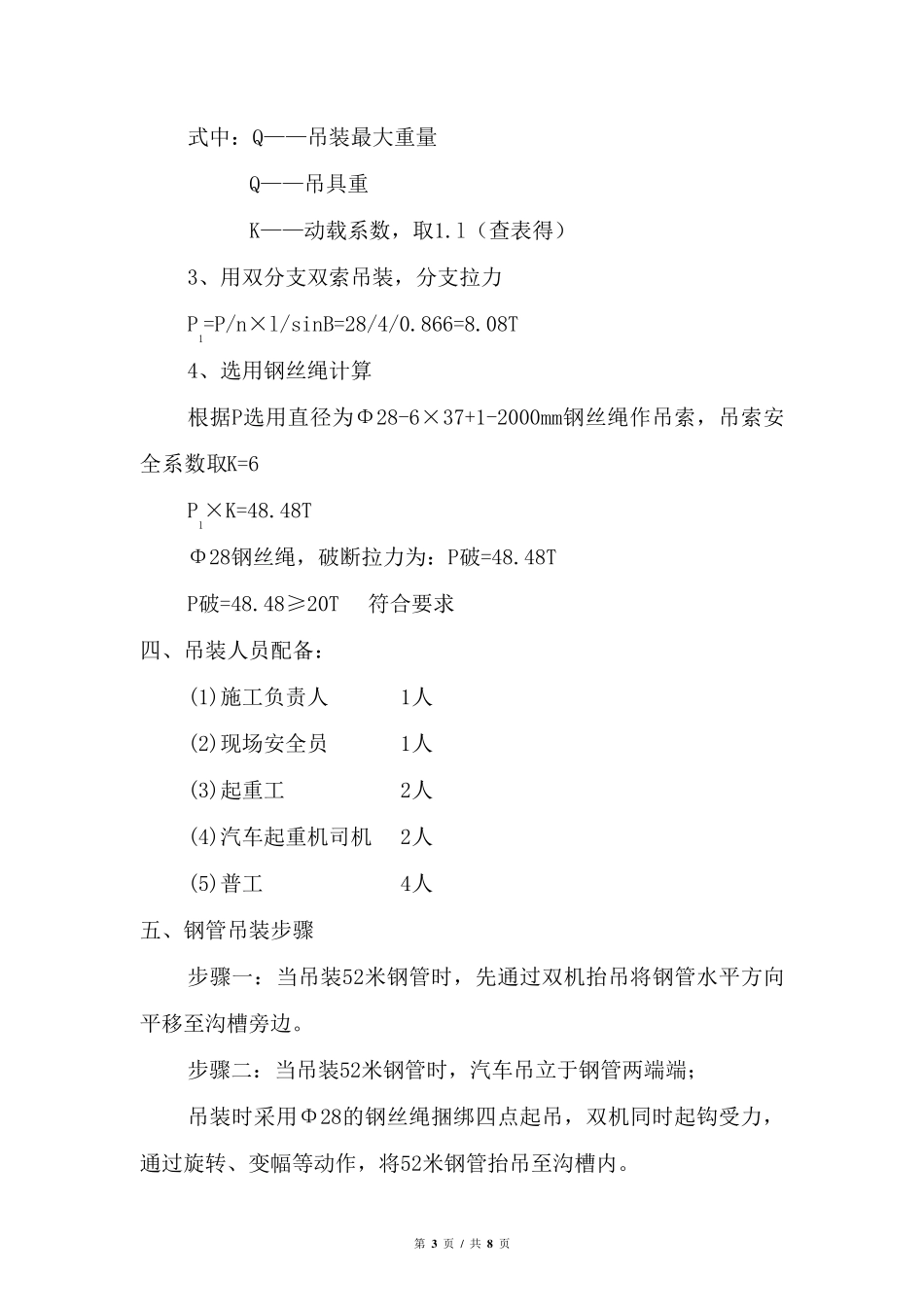

第 1 页 / 共 8 页 施 工 措 施 工程名称：大唐吴江2×200MW（E 级 ）燃机热 电 联 产 工程 编 号： 作业项目名称：热网蒸汽管地埋管吊装施工措施 编 制单位：：江苏省电 力建设第一工程公司大唐吴江项目部（建筑工地） 编 写： 日期： 审核： 日期： 审定： 日期： 日期： 批准： 日期： 出版日期 年 月 日 版次 第一版 第 2 页 / 共 8 页 蒸汽地埋管道吊装方案 一、工程概况： 1、蒸汽地埋管道吊装工程位于临沪大道边。 2、52米钢管外型尺寸为φ920；吊装总重量约为20T。 3、吊装施工应该按设计和施工规范的要求，周密组织，精心施工，确保工程施工安全，满足合同的质量与工期要求。 4、施工工期：吊装包括进出场l天吊装完毕。 二、吊装前准备： 管沟基座的工作完成，保证尺寸准确。 三、机具选用及计算方式 l、机具选用 序号 机具名称 材料规格 件数 单位 备注 1 汽车起重机 100T 1 台 2 汽车起重机 100T 1 台 3 钢绳吊索 Φ 28-6×37+l-200 4 根 L=20 米 6 卸扣 5T 4 个 7 路基板 4 块 8 枕木 8 根 2、计算方式 ①100T汽车起重机吊装计算 吊装计算荷重 P=(Q+q)×K =(10+0.5)×1.l =11. 55吨 第 3 页 / 共 8 页 式中：Q——吊装最大重量 Q——吊具重 K——动载系数，取1.l（查表得） 3、用双分支双索吊装，分支拉力 P1=P/n×l/sinB=28/4/0.866=8.08T 4、选用钢丝绳计算 根据P选用直径为Φ28-6×37+1-2000mm钢丝绳作吊索，吊索安全系数取K=6 P1×K=48.48T Φ28钢丝绳，破断拉力为：P破=48.48T P破=48.48≥20T 符合要求 四、吊装人员配备： (1)施工负责人 1人 (2)现场安全员 1人 (3)起重工 2人 (4)汽车起重机司机 2人 (5)普工 4人 五、钢管吊装步骤 步骤一：当吊装52米钢管时，先通过双机抬吊将钢管水平方向平移至沟槽旁边。 步骤二：当吊装52米钢管时，汽车吊立于钢管两端端； 吊装时采用Φ28的钢丝绳捆绑四点起吊，双机同时起钩受力，通过旋转、变幅等动作，将52米钢管抬吊至沟槽内。 第 4 页 / 共 8 页 步聚三：吊车配合对口点焊。 六、蒸汽管吊装安全措施 1、 作业人员作业前应做好安全交底。 2、起重设备工作前必须检查各操作装置是否正常，钢丝绳是否符合安全规定，严禁机件带病运行。 3、司机与起重工必须密切配合。听从指挥人员的信号指挥。工作中，司机对任何人发出的紧急停车信号...
