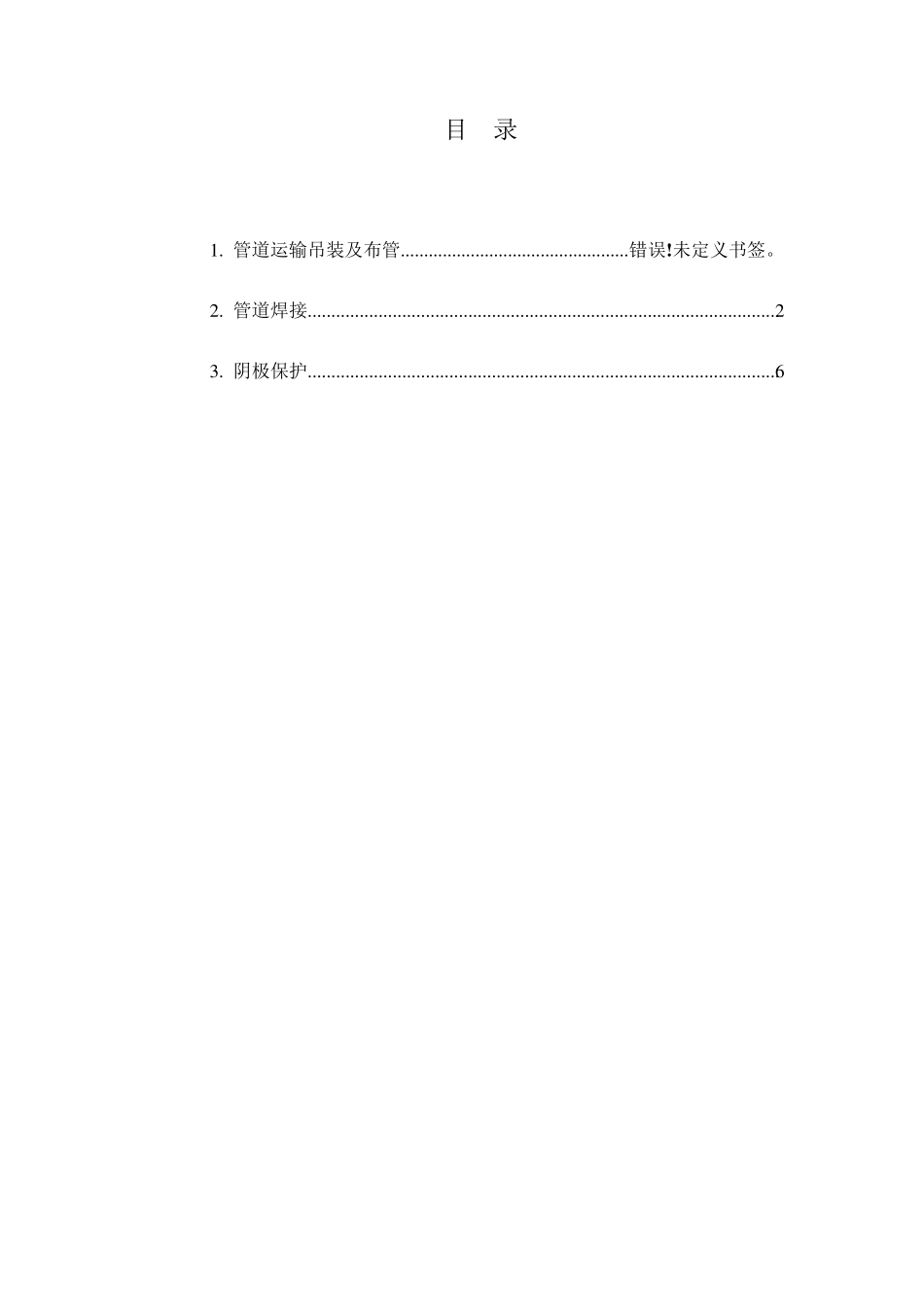

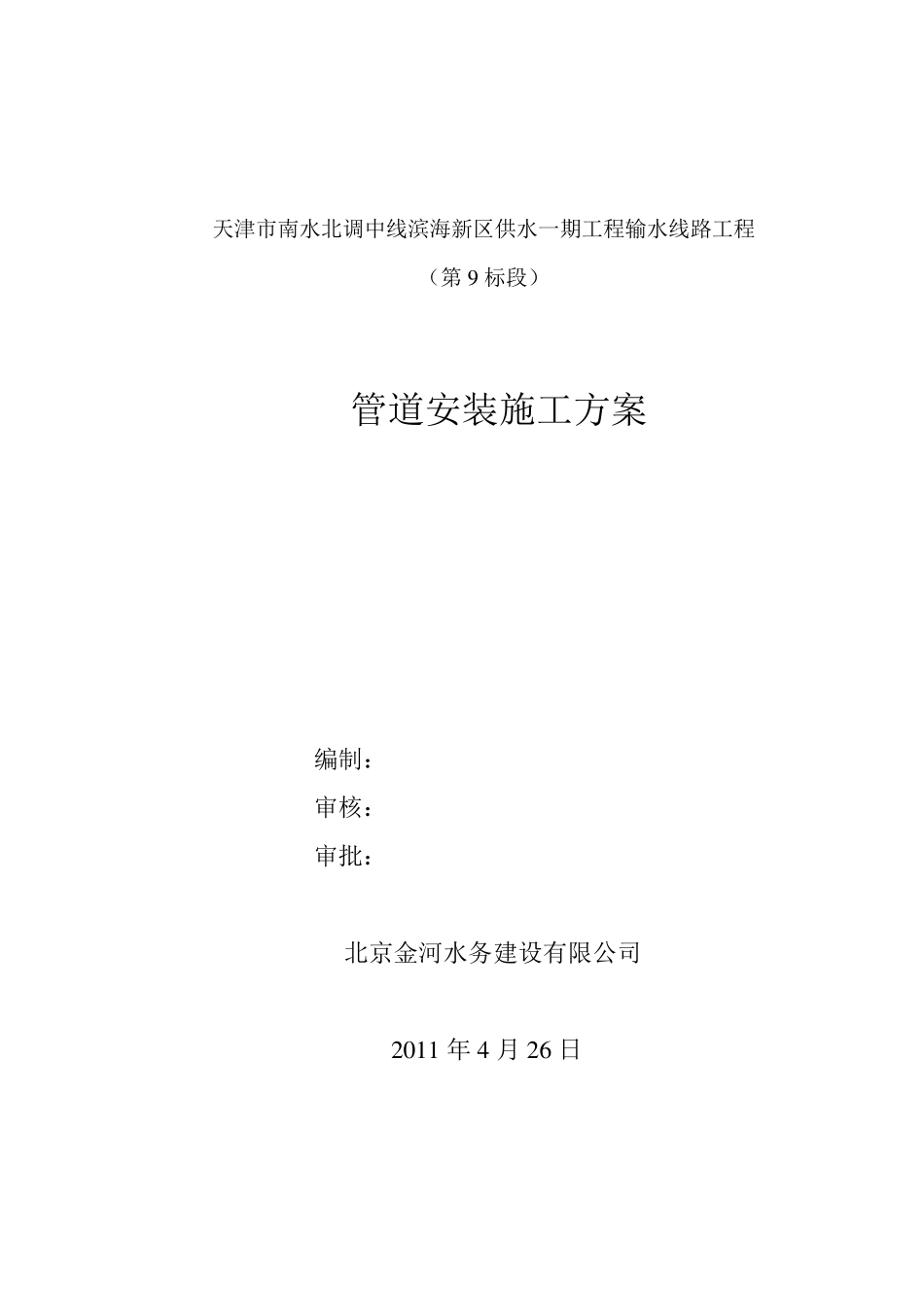

天津市南水北调中线滨海新区供水一期工程输水线路工程 （第 9 标段） 管道安装施工方案 编制： 审核： 审批： 北京金河水务建设有限公司 2 0 1 1 年 4 月 2 6 日 目 录 1 . 管道运输吊装及布管.................................................错误!未定义书签。 2 . 管道焊接.................................................................................................... 2 3 . 阴极保护.................................................................................................... 6 一、管道运输吊装及布管 （1）输水管道单根管长 6 米，重约 12 吨，由加工场运至施工现场采用 20t 拖车运输，50t 吊车配合； （2）吊装时采用平衡梁吊装法，捆绑管子应用尼龙布带或用钢丝绳加胶皮套管或加垫木层。用铁扁担保证钢管起吊平衡性，用缆风绳控制落管方向。吊装需轻拿轻放，严禁损伤防腐层。 （3）下沟前应对管沟进行检查。下沟前管沟内应无塌方、石块、雨水、油污和积雪等。应检查管沟的深度、标高和断面尺寸，并应符合设计要求。 （4）管沟开挖验收合格后应将管道立即下沟。在地下水位较高的地段，开挖、下沟和回填应连续完成。下沟时，起吊必须用专用吊具，起吊高度以 1m 为宜，轻放至沟底，严禁损伤防腐层。管道应放置在管沟中心，其允许偏差不得大于 100mm。 （5）管道下沟前对防腐层应用高压电火花检漏仪进行检查，对电火花击穿漏铁处应责成其进行修补。 （6）组对前，应对管子进行清扫，管内不得有石头、纸屑和泥土等杂物。并应对管口进行检查。确保加工质量满足设计要求，必要时用砂轮机清理管口的焊渣及毛刺，管端如有较轻度变形应予以校正。不得用锤直接敲击管壁，校正无效，应将变形部分管段切除。 （7）利用倒链及千斤顶等工具进行管子的调整组对。 （8）组对时，首先严格控制基准管的安装，使其高程、中心线 等技术条件达到设计要求，然后方可进行其它管道组装。组对时避免采用强力对口，且应保护钢管绝缘层。 （9）管子和管件的对口，应做到内壁平齐。内壁错边量符合以下规定：等厚对接焊缝不超过管壁厚的 10%，且不大于 1mm； 不等厚对接焊缝不超过薄管壁厚的 20%，且不大于 2mm。 （10）所有管道转弯处设置钢筋混凝土支墩以改善该处管道的受力状态。 2 ．管道焊接 （1）焊接工作坑 在焊口位开挖焊工操作坑，如下图所示。 （2）焊接工艺 1）...
