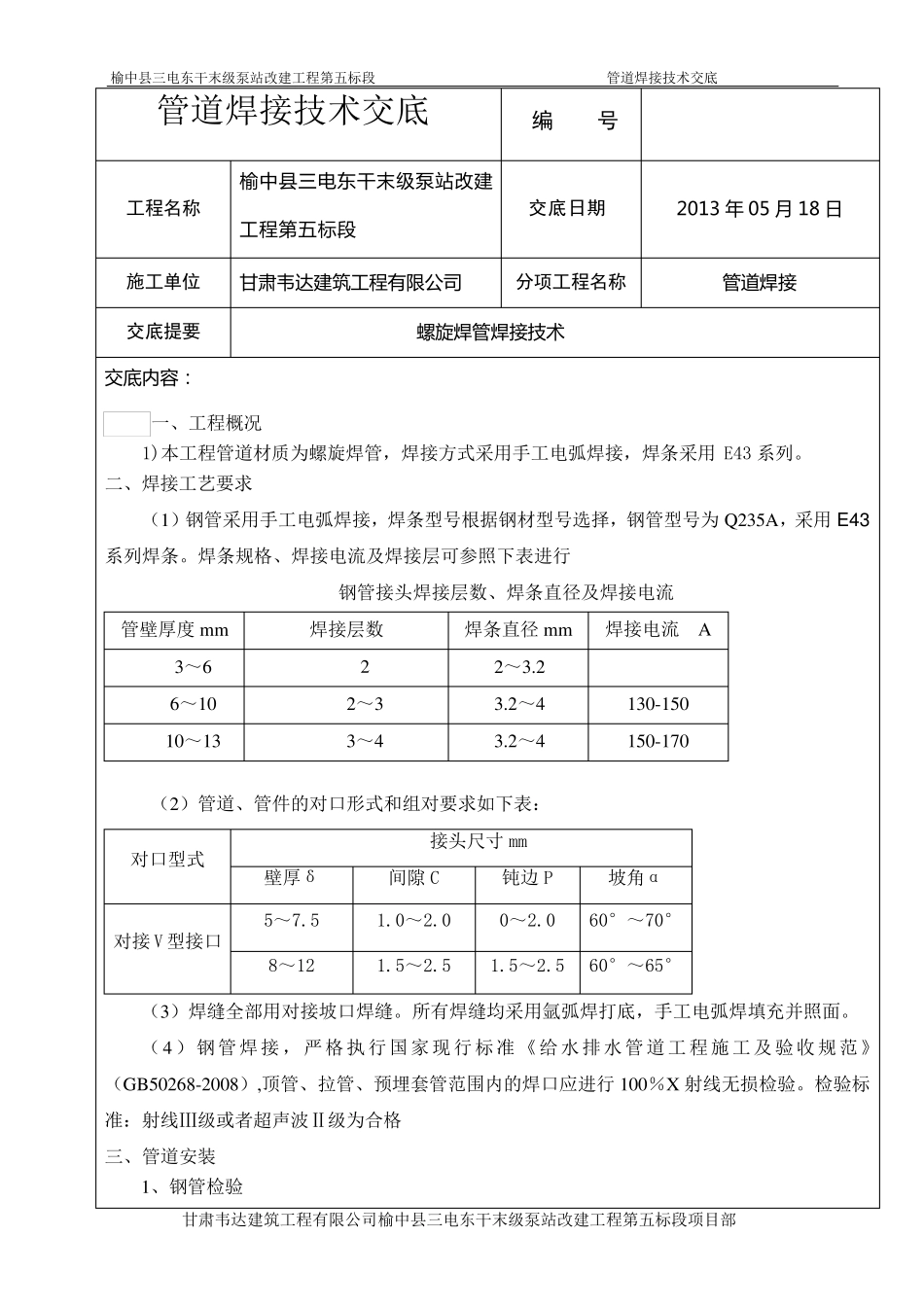

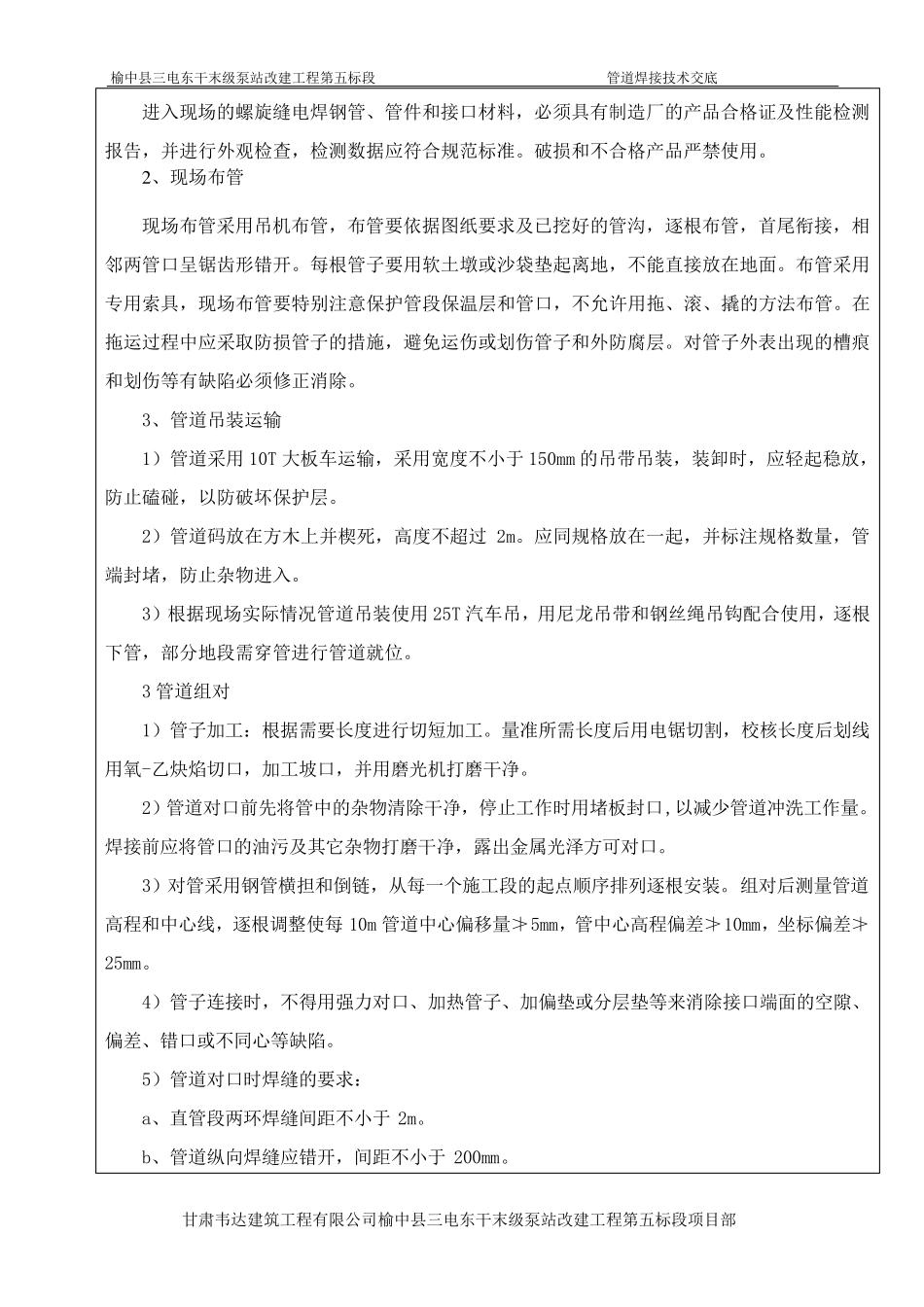

榆中县三电东干末级泵站改建工程第五标段 管道焊接技术交底 甘肃韦达建筑工程有限公司榆中县三电东干末级泵站改建工程第五标段项目部 管道焊接技术交底 编 号 工程名称 榆 中 县 三电东干末级泵站改建工程第五标段 交底日期 2013 年 05 月 18 日 施工单位 甘肃韦达建筑工程有限公司 分项工程名称 管道焊接 交底提要 螺旋焊管焊接技术 交底内容： 一、工程概况 1)本工程管道材质为螺旋焊管，焊接方式采用手工电弧焊接，焊条采用E43 系列。 二、焊接工艺要求 （1）钢管采用手工电弧焊接，焊条型号根据钢材型号选择，钢管型号为Q235A，采用E43系列焊条。焊条规格、焊接电流及焊接层可参照下表进行 钢管接头焊接层数、焊条直径及焊接电流 管壁厚度mm 焊接层数 焊条直径mm 焊接电流 A 3～6 2 2～3.2 6～10 2～3 3.2～4 130-150 10～13 3～4 3.2～4 150-170 （2）管道、管件的对口形式和组对要求如下表： 对口型式 接头尺寸mm 壁厚δ 间隙C 钝边P 坡角α 对接V 型接口 5～7.5 1.0～2.0 0～2.0 60°～70° 8～12 1.5～2.5 1.5～2.5 60°～65° （3）焊缝全部用对接坡口焊缝。所有焊缝均采用氩弧焊打底，手工电弧焊填充并照面。 （4）钢管焊接，严 格执 行国家 现行标准《给水排水管道工程施工及验收规范》（GB50268-2008）,顶管、拉管、预埋套管范围内的焊口应进行100％X 射线无损检验。检验标准：射线Ⅲ级或者超声波Ⅱ级为合格 三、管道安 装 1、钢管检验 榆 中 县 三 电 东 干 末 级 泵 站 改 建 工 程 第 五 标 段 管 道 焊 接 技 术 交 底 甘 肃 韦 达 建 筑 工 程 有 限 公 司 榆 中 县 三 电 东 干 末 级 泵 站 改 建 工 程 第 五 标 段 项 目 部 进 入 现 场 的 螺 旋 缝 电 焊 钢 管 、 管 件 和 接 口 材 料 ， 必 须 具 有 制 造 厂 的 产 品 合 格 证 及 性 能 检 测报 告 ， 并 进 行 外 观 检 查 ， 检 测 数 据 应 符 合 规 范 标 准 。 破 损 和 不 合 格 产 品 严 禁 使 用 。 2 、 现 场 布 管 现 场 布 管 采 用 吊 机 布 管 ， 布 管 要 依 据 图 纸 要 求 及 已 挖 好 的 管 沟 ， 逐 根 布 管 ， 首 尾 衔 接 ， 相邻 两 管 口 呈 锯 齿 形 错 开 。 ...
