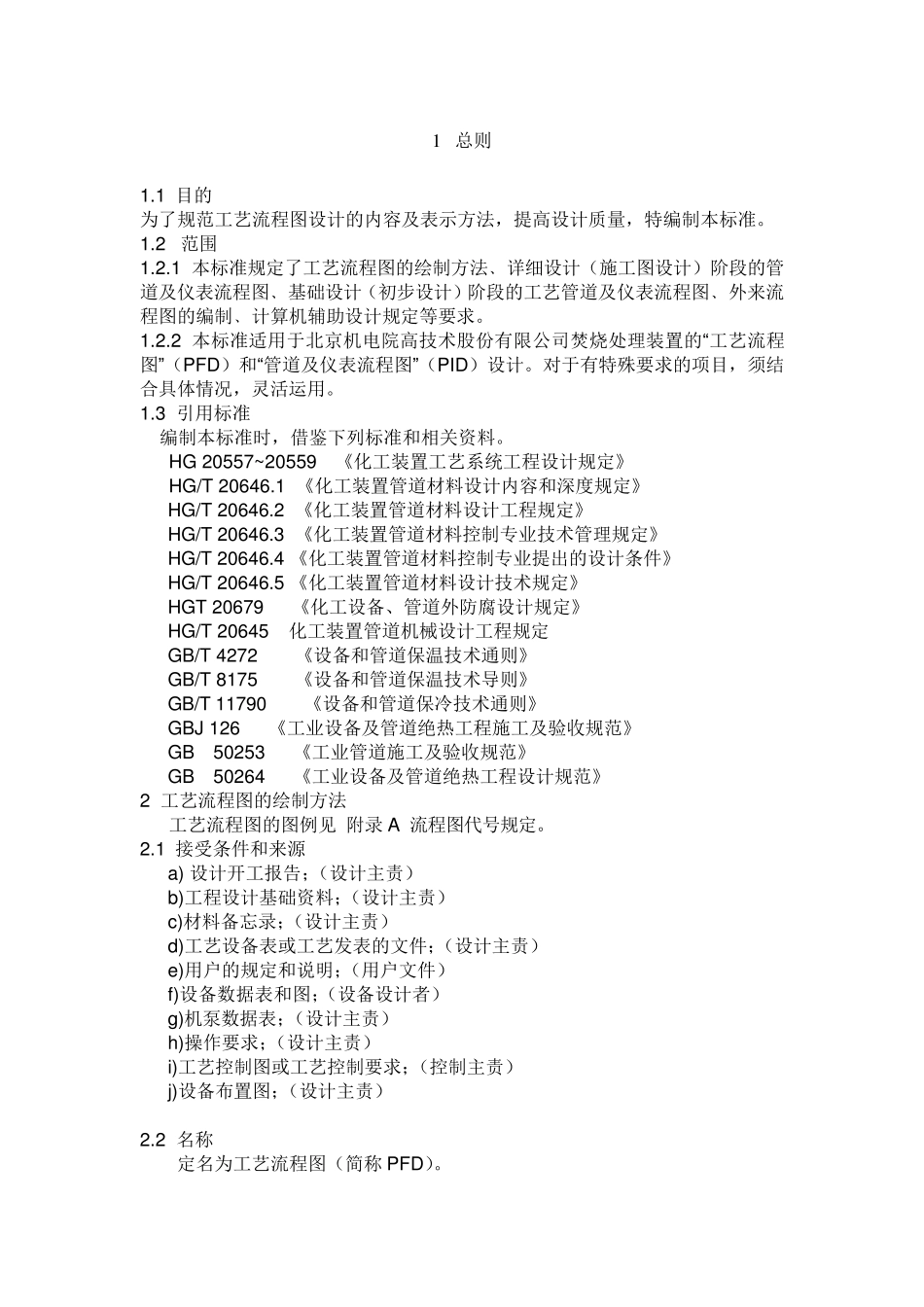

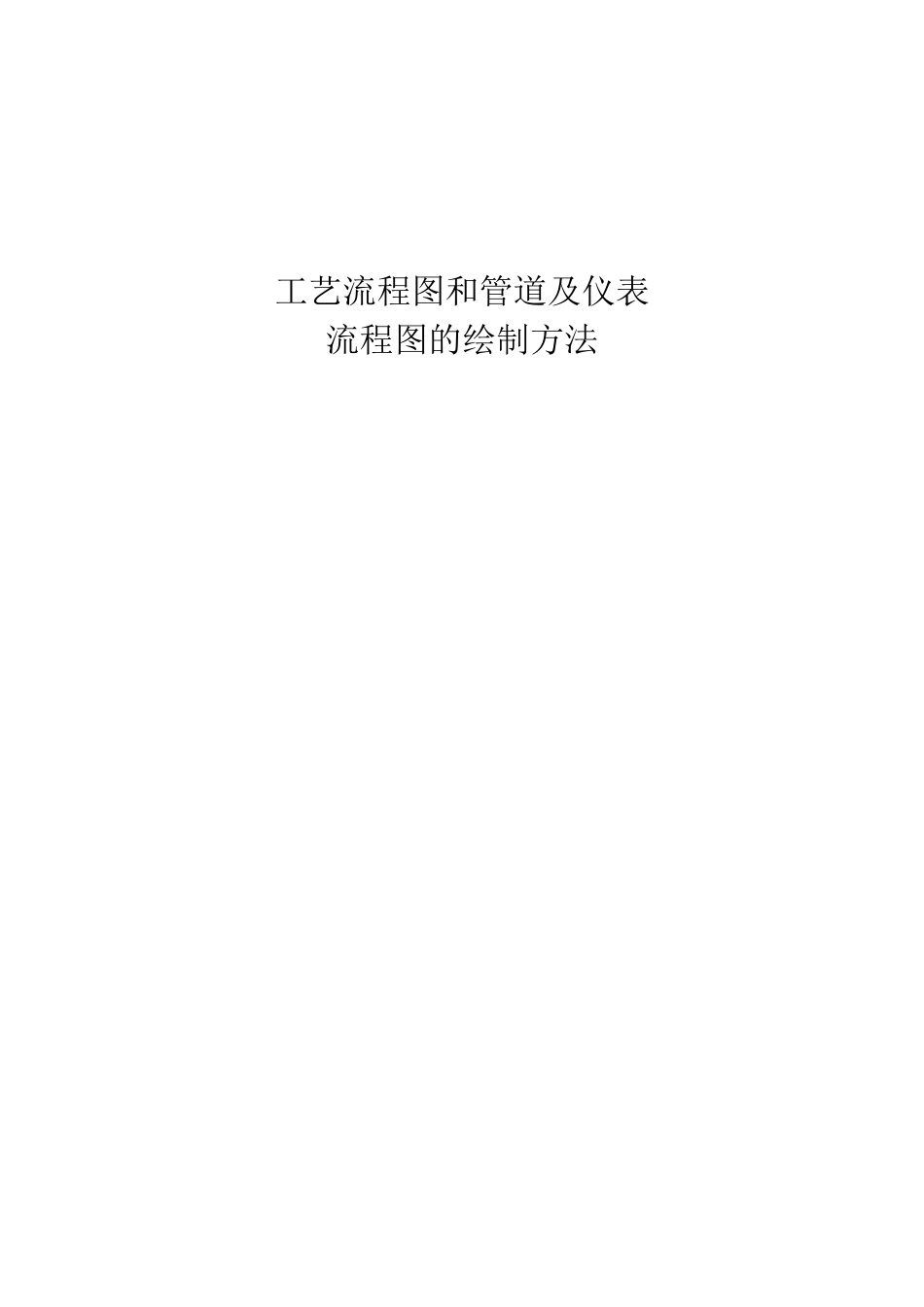

工艺流程图和管道及仪表 流程图的绘制方法1 总则 1.1 目的 为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。 1.2 范围 1.2.1 本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。 1.2.2 本标准适用于北京机电院高技术股份有限公司焚烧处理装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。对于有特殊要求的项目，须结合具体情况，灵活运用。 1.3 引用标准 编制本标准时，借鉴下列标准和相关资料。 HG 20557~ 20559 《化工装置工艺系统工程设计规定》 HG/T 20646.1 《化工装置管道材料设计内容和深度规定》 HG/T 20646.2 《化工装置管道材料设计工程规定》 HG/T 20646.3 《化工装置管道材料控制专业技术管理规定》 HG/T 20646.4 《化工装置管道材料控制专业提出的设计条件》 HG/T 20646.5 《化工装置管道材料设计技术规定》 HGT 20679 《化工设备、管道外防腐设计规定》 HG/T 20645 化工装置管道机械设计工程规定 GB/T 4272 《设备和管道保温技术通则》 GB/T 8175 《设备和管道保温技术导则》 GB/T 11790 《设备和管道保冷技术通则》 GBJ 126 《工业设备及管道绝热工程施工及验收规范》 GB 50253 《工业管道施工及验收规范》 GB 50264 《工业设备及管道绝热工程设计规范》 2 工艺流程图的绘制方法 工艺流程图的图例见 附录A 流程图代号规定。 2.1 接受条件和来源 a) 设计开工报告；（设计主责） b)工程设计基础资料；（设计主责） c)材料备忘录；（设计主责） d)工艺设备表或工艺发表的文件；（设计主责） e)用户的规定和说明；（用户文件） f)设备数据表和图；（设备设计者） g)机泵数据表；（设计主责） h)操 作 要求；（设计主责） i)工艺控制图或工艺控制要求；（控制主责） j)设备布 置图；（设计主责） 2.2 名 称 定名 为工艺流程图（简 称 PFD）。 2.3 图纸规格 采用1 号、2 号或 3 号图，如果采用2 号或 3 号图，需要延长时，其长度尽量不要超过 1 号图的长度。 2.4 内容 应简明地表示出装置的生产方法、物料平衡和主要工艺数据。具体内容如下： a) 设备（包括设备开孔、绝热保温等）； b) 工艺管道及介质流向； c) 参数控制方法； d) 工艺操作条件； ...
