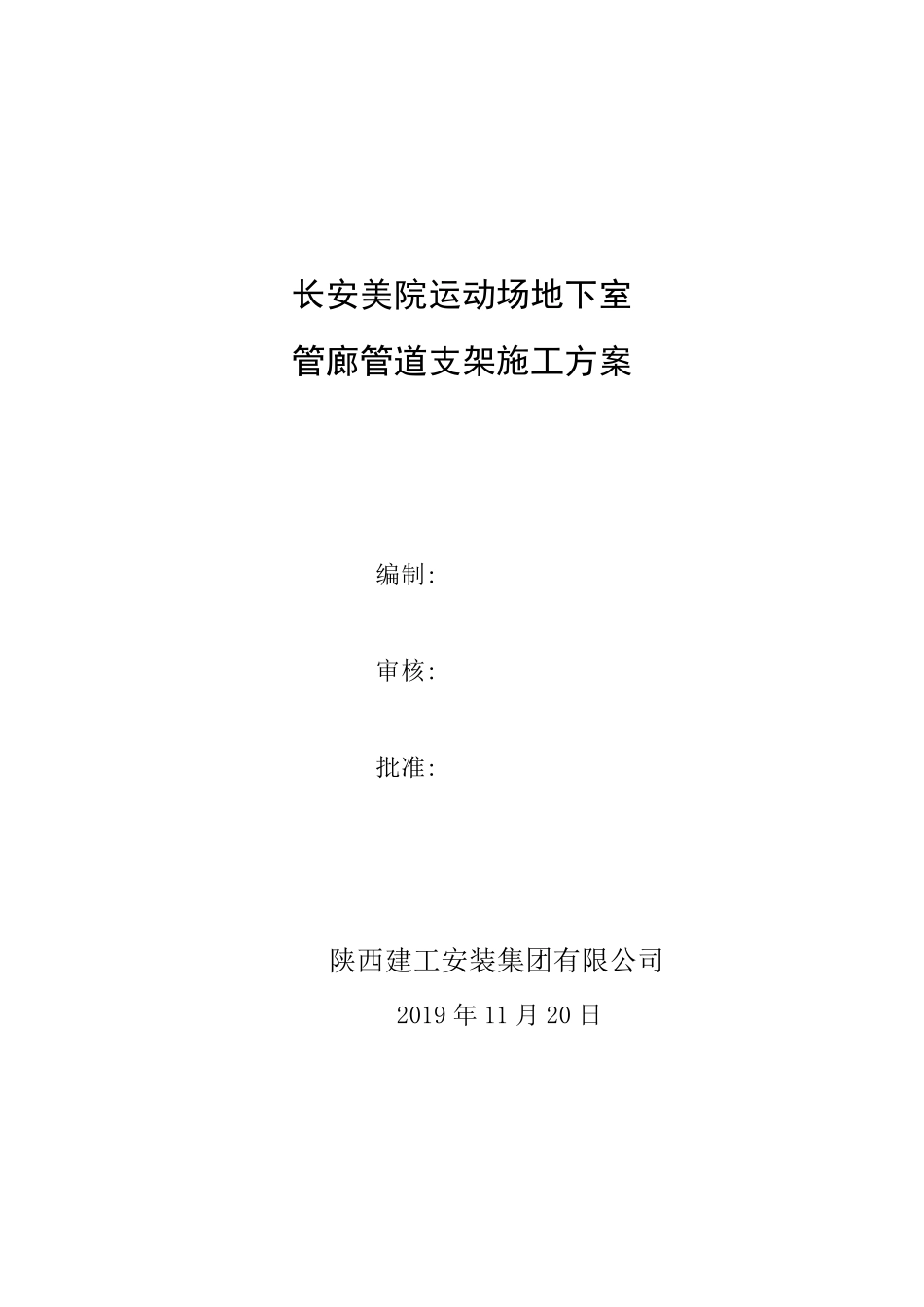

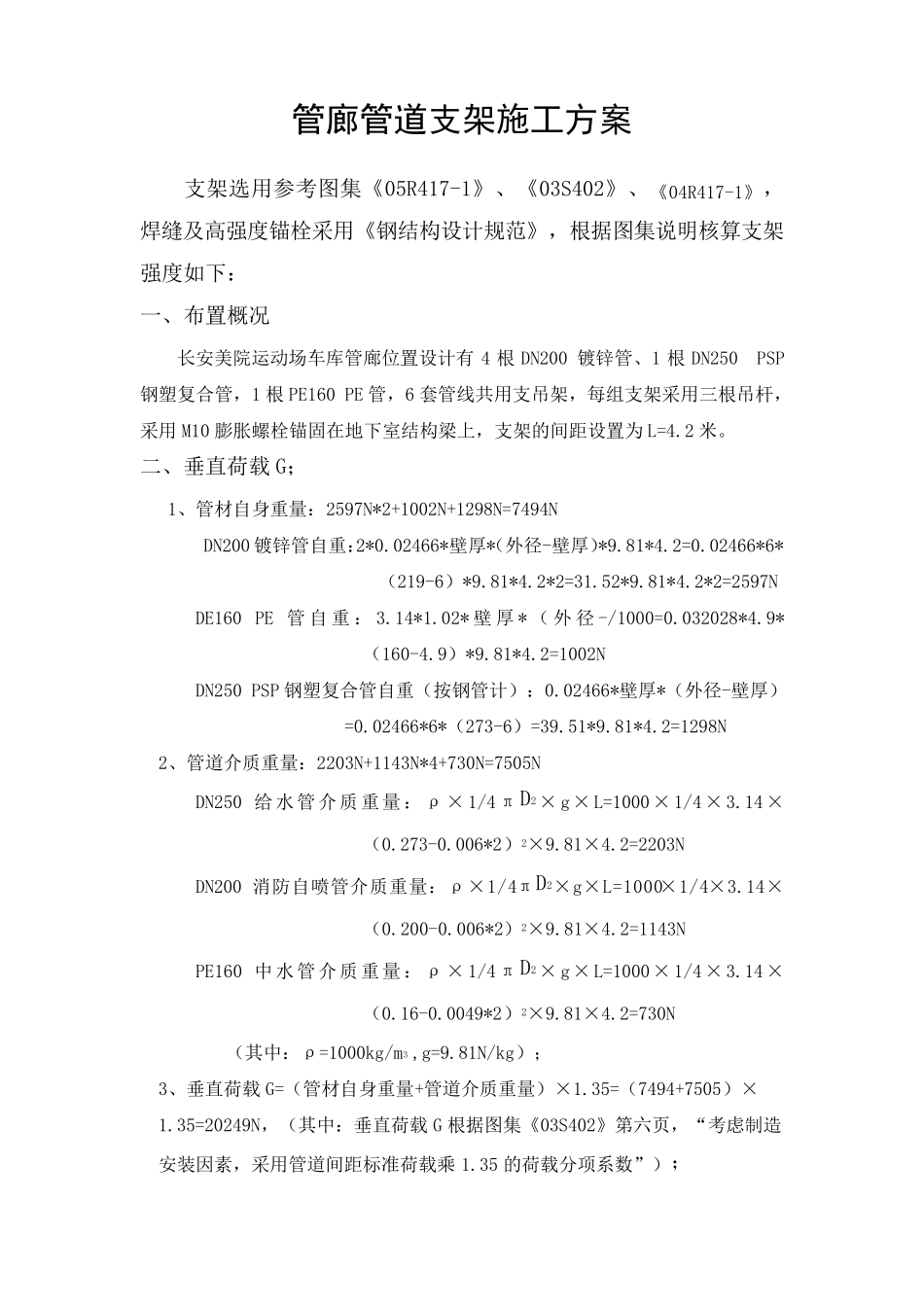

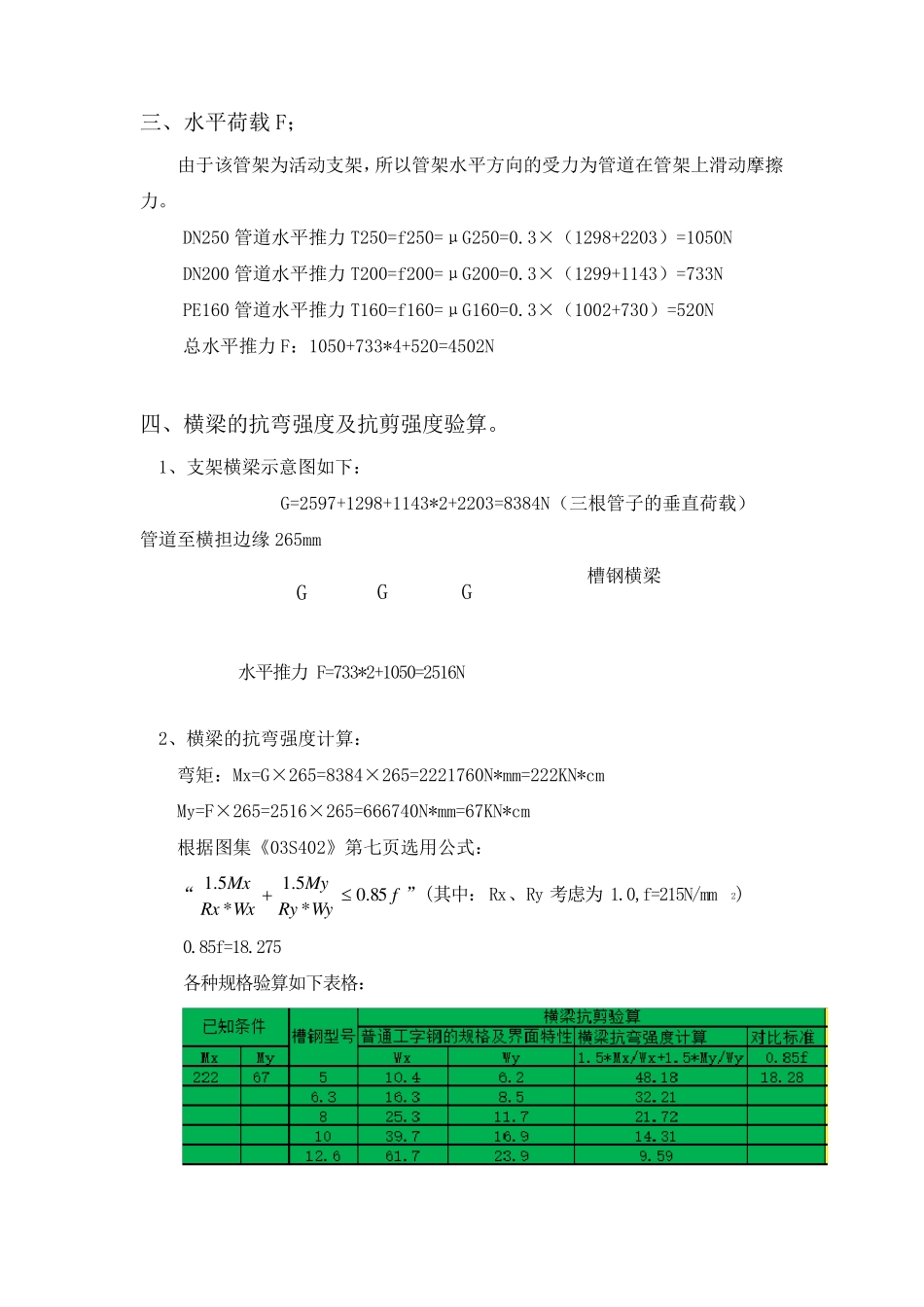

长安美院运动场地下室 管廊管道支架施工方案 编制: 审核: 批准: 陕西建工安装集团有限公司 2019 年 11 月 20 日 管廊管道支架施工方案 支架选用参考图集《05R417-1》、《03S402》、《04R417-1》，焊缝及高强度锚栓采用《钢结构设计规范》，根据图集说明核算支架强度如下： 一、布置概况 长安美院运动场车库管廊位置设计有4 根DN200 镀锌管、1 根DN250 PSP钢塑复合管，1 根PE160 PE 管，6 套管线共用支吊架，每组支架采用三根吊杆，采用M10 膨胀螺栓锚固在地下室结构梁上，支架的间距设置为L=4.2 米。 二、垂直荷载G； 1、管材自身重量：2597N*2+1002N+1298N=7494N DN200 镀锌管自重：2*0.02466*壁厚*（外径-壁厚）*9.81*4.2=0.02466*6*（219-6）*9.81*4.2*2=31.52*9.81*4.2*2=2597N DE160 PE 管自重：3.14*1.02* 壁厚* （外径-/1000=0.032028*4.9*（160-4.9）*9.81*4.2=1002N DN250 PSP 钢塑复合管自重（按钢管计）：0.02466*壁厚*（外径-壁厚）=0.02466*6*（273-6）=39.51*9.81*4.2=1298N 2、管道介质重量：2203N+1143N*4+730N=7505N DN250 给水管介质重量：ρ× 1/4πD2× g× L=1000×1/4 × 3.14×（0.273-0.006*2）2×9.81×4.2=2203N DN200 消防自喷管介质重量：ρ×1/4πD2×g×L=1000×1/4×3.14×（0.200-0.006*2）2×9.81×4.2=1143N PE160 中水管介质重量：ρ× 1/4πD2× g× L=1000×1/4× 3.14×（0.16-0.0049*2）2×9.81×4.2=730N （其中：ρ=1000kg/m3 ,g=9.81N/kg）； 3、垂直荷载G=（管材自身重量+管道介质重量）×1.35=（7494+7505）× 1.35=20249N，（其中：垂直荷载G 根据图集《03S402》第六页，“考虑制造 安装因素，采用管道间距标准荷载乘 1.35 的荷载分项系数”）； 三、水平荷载F； 由于该管架为活动支架，所以管架水平方向的受力为管道在管架上滑动摩擦力。 DN250 管道水平推力T250=f250=μG250=0.3×（1298+2203）=1050N DN200 管道水平推力T200=f200=μG200=0.3×（1299+1143）=733N PE160 管道水平推力T160=f160=μG160=0.3×（1002+730）=520N 总水平推力F：1050+733*4+520=4502N 四、横梁的抗弯强度及抗剪强度验算。 1、支架横梁示意图如下： G=2597+1298+1143*2+2203=8384N（三根管子的垂直荷载） 管道至横担边缘 265mm 槽钢横梁 2、横梁的抗弯强度计算： 弯矩：Mx=G×265=8384×265=2221760N*mm=222KN*cm My=F×265=2516×265...
