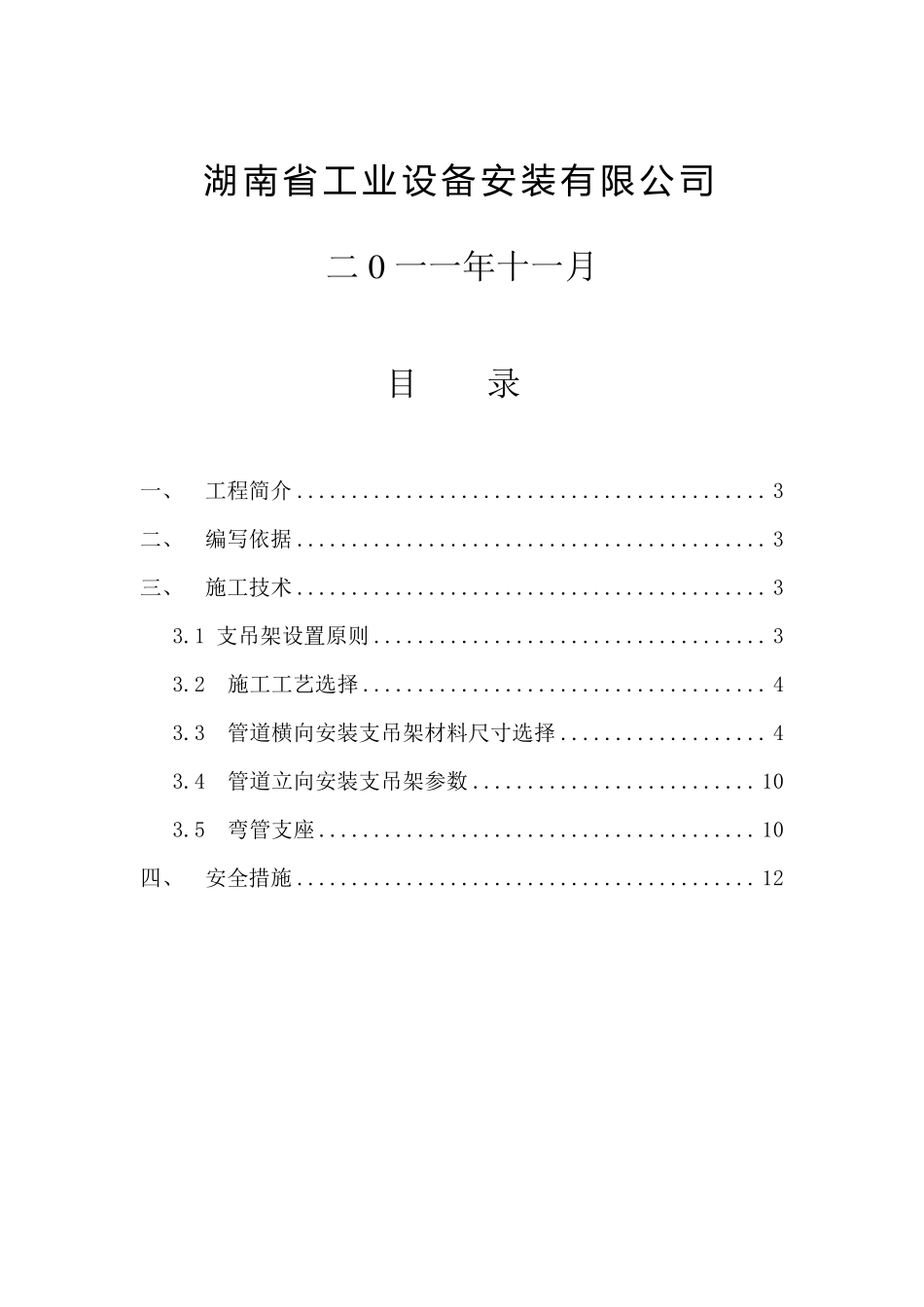

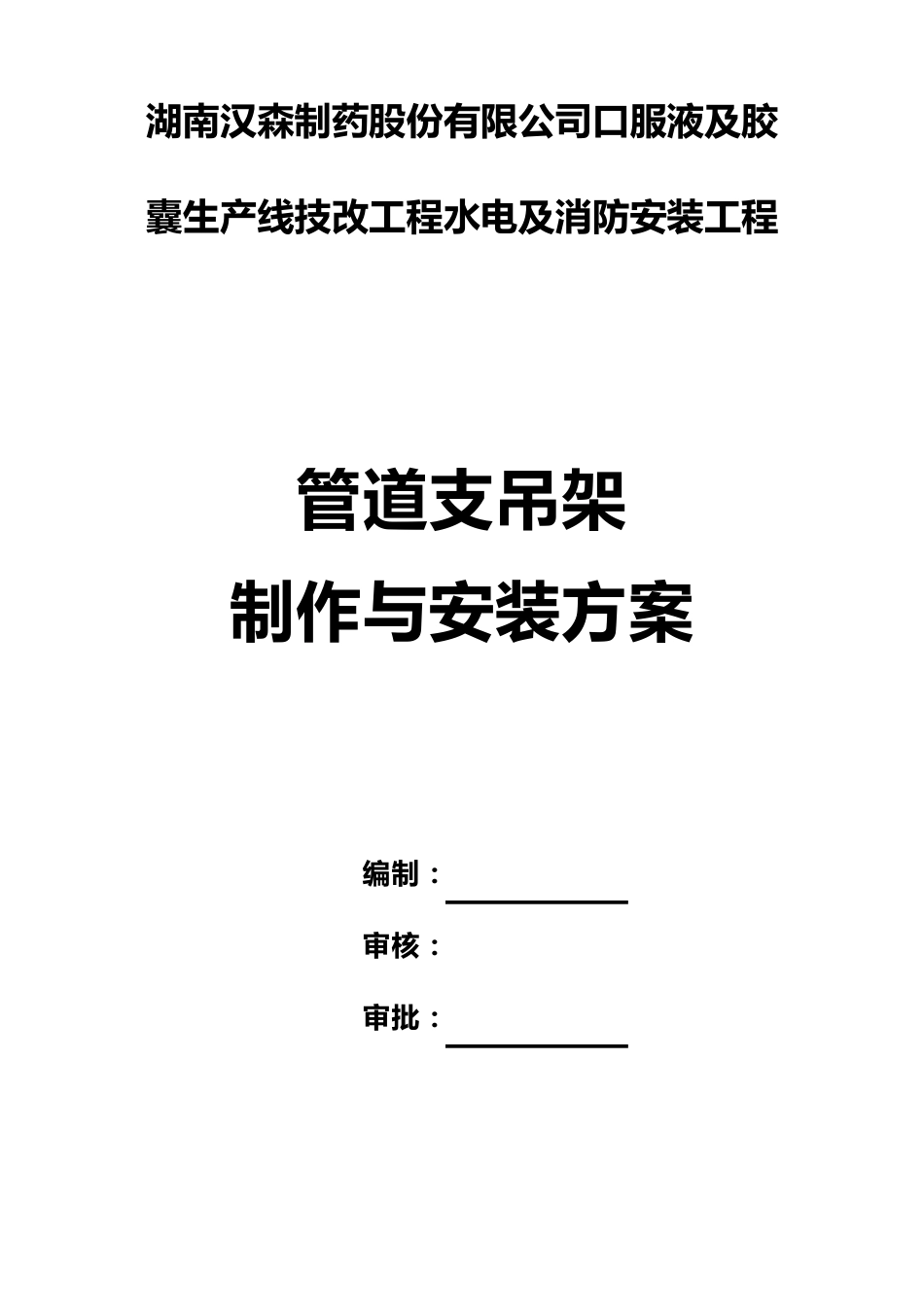

湖 南 汉 森 制 药 股 份 有 限 公 司 口 服 液 及 胶囊 生 产 线 技 改 工 程 水 电 及 消 防 安 装 工 程 管 道 支 吊 架 制 作 与安 装 方案 编制 ： 审核： 审批： 湖 南 省 工 业 设 备 安 装 有 限 公 司 二0 一一年十一月 目 录 一、 工程简介 ........................................... 3 二、 编写依据 ........................................... 3 三、 施工技术 ........................................... 3 3.1 支吊架设置原则 .................................... 3 3.2 施工工艺选择 ..................................... 4 3.3 管道横向安装支吊架材料尺寸选择 ................... 4 3.4 管道立向安装支吊架参数 .......................... 10 3.5 弯管支座 ........................................ 10 四、 安全措施 .......................................... 12 一、 工程简介 湖 南 汉 森 制 药 股 份 有 限 公 司 口 服 液 及 胶 囊 生 产 线 技 改 工 程 水 电安 装 工 程 中 包 括 生 产 生 活 给 水 管 道 、消防给 水 管 道 、生 活 热水 管 道 、生 活 生 产 污水 排水 管 道 以及 空调冷冻水 循环水 管 道 ，总长两万余米。本工 程 特点为工 程 量大，管 道 材质种类多，管 道 普遍安 装 高度在 3.5～6 米之间，需要大量的管 道 支架吊架，工 程 质量要求高。为确保各种类管 道 支架吊架安 装 优质，按期完工 ，特编写此方案以指导施工 。 二、 编写依据 本工 程 执行下列有 关规范、规程 但不限 于以下规范、规程 。 a) 施工 图纸以及 施工 图纸说明 b) GB50242-2002 《建筑给 水 排水 及 采暖工 程 施工 质量验收规范》 c) 华北标准图集 91SB 系列 d) S161、03S402 室内管 道 支架及 吊架图集 三、 施工技术 3.1 支 吊 架 设 置 原 则 3.1.1 管 道 支 吊 架 的 布 置 和 类 型 应 满 足 管 道 荷 重 、补偿及位移的 要求，并注意减少管 道 的 振动；另外，还必须考虑管 道 的 稳定性、强度和 刚度以及输送介质的 温度和 工作压力，并尽量简便易于制作和节省材质。 3.1.2 有膨胀要求的 管 道 ，在不允许有任何位...
