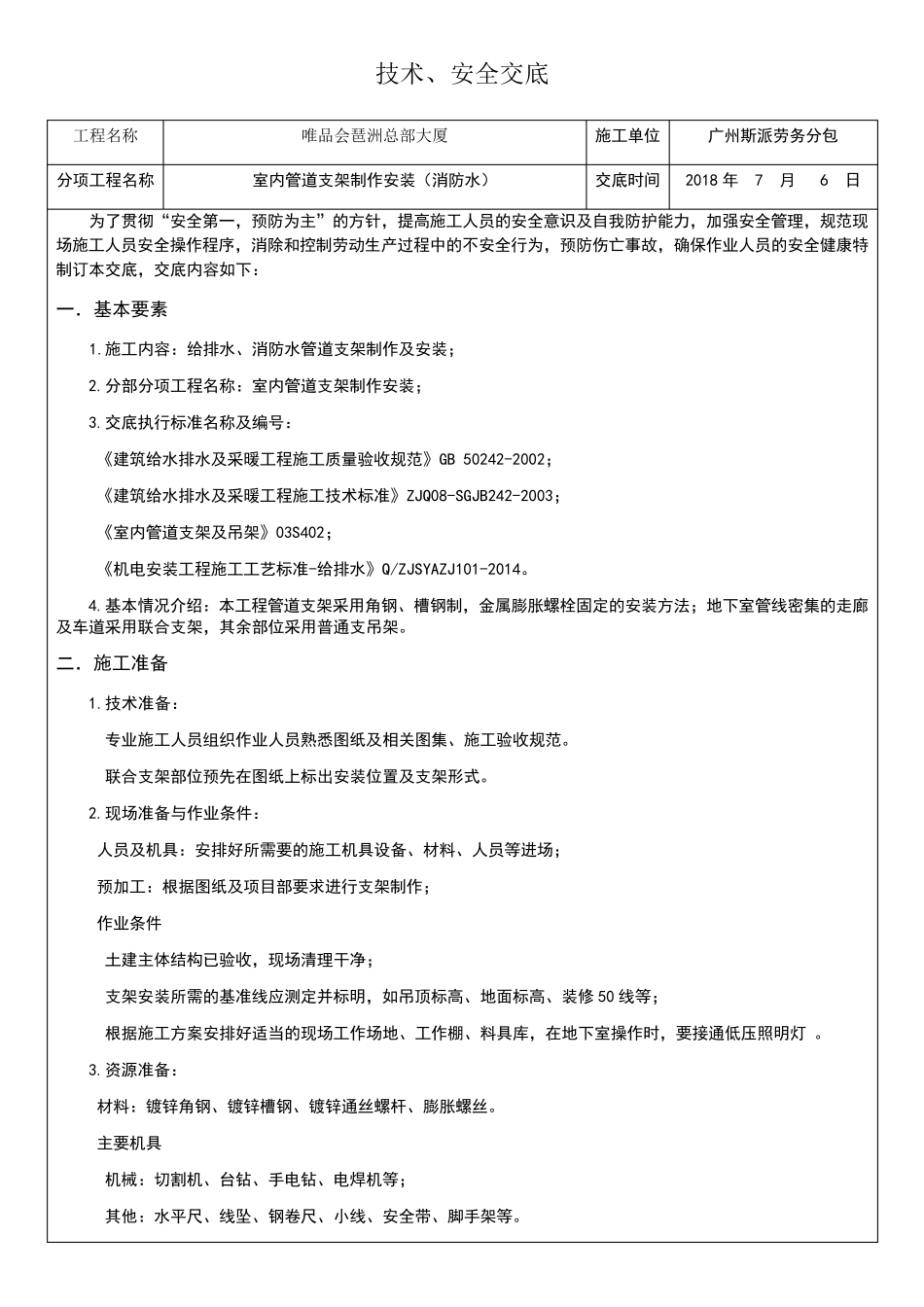

技术、安全交底 工程名称 唯品会琶洲总部大厦 施工单位 广州斯派劳务分包 分项工程名称 室内管道支架制作安装（消防水） 交底时间 2018 年 7 月 6 日 为了贯彻“安全第一，预防为主”的方针，提高施工人员的安全意识及自我防护能力，加强安全管理，规范现场施工人员安全操作程序，消除和控制劳动生产过程中的不安全行为，预防伤亡事故，确保作业人员的安全健康特制订本交底，交底内容如下： 一．基本要素 1.施工内容：给排水、消防水管道支架制作及安装； 2.分部分项工程名称：室内管道支架制作安装； 3.交底执行标准名称及编号： 《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002； 《建筑给水排水及采暖工程施工技术标准》ZJQ08-SGJB242-2003； 《室内管道支架及吊架》03S402； 《机电安装工程施工工艺标准-给排水》Q/ZJSYAZJ101-2014。 4.基本情况介绍：本工程管道支架采用角钢、槽钢制，金属膨胀螺栓固定的安装方法；地下室管线密集的走廊 及车道采用联合支架，其余部位采用普通 支吊架。 二 ．施工准备 1.技术准备 ： 专 业施工人员组 织 作业人员熟 悉 图 纸 及相 关 图 集、施工验收规范。 联合支架部位预先 在 图 纸 上 标出 安装位置 及支架形 式 。 2.现场准备 与 作业条 件 ： 人员及机具 ：安排好 所 需 要的施工机具 设 备 、材 料 、人员等 进 场； 预加工：根 据 图 纸 及项目 部要求 进 行支架制作； 作业条 件 土 建主体 结 构 已 验收，现场清 理干 净 ； 支架安装所 需 的基准线应 测 定并 标明 ，如吊顶 标高、地面 标高、装修 50 线等 ； 根 据 施工方案 安排好 适 当 的现场工作场地、工作棚 、料 具 库 ，在 地下室操作时，要接 通 低 压 照 明 灯 。 3.资 源 准备 ： 材 料 ：镀 锌 角钢、镀 锌 槽钢、镀 锌 通 丝 螺杆 、膨胀螺丝 。 主要机具 机械 ：切 割 机、台 钻 、手 电钻 、电焊 机等 ； 其他 ：水平 尺 、线坠 、钢卷 尺 、小 线、安全带 、脚 手 架等 。 三．施工工艺 1.施工工艺流程 查看现场、放线测量结合图纸选择支架形式下料、打眼支架焊接焊口处防腐放线、定位支架安装复核位置、标高 2.结合图纸选择支架形式 支架倒角原则 管道支架连接板 垂直单管道支架 使用范围：支架 C、D 适用于 DN200?DN300 的单条管道，支...
