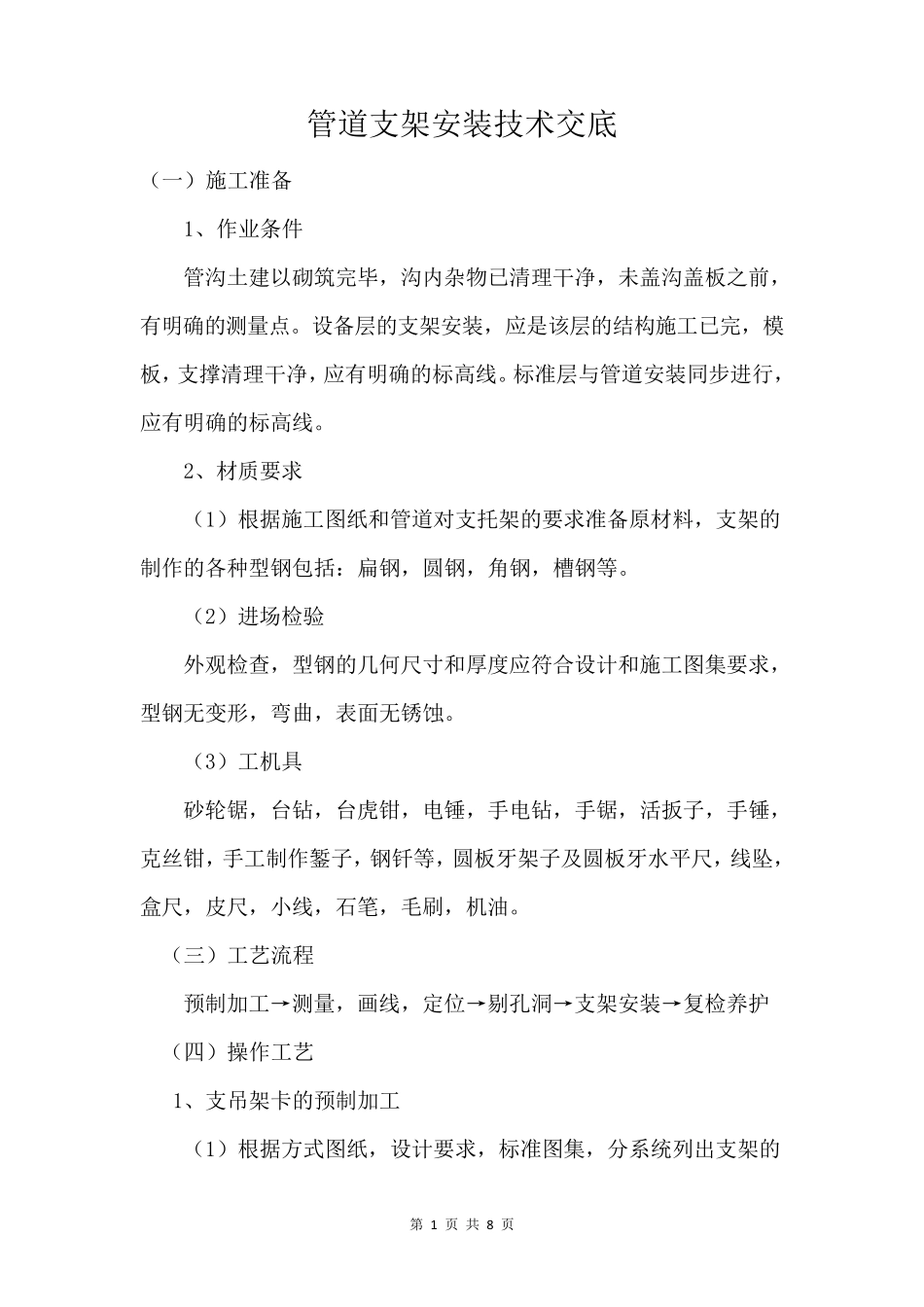

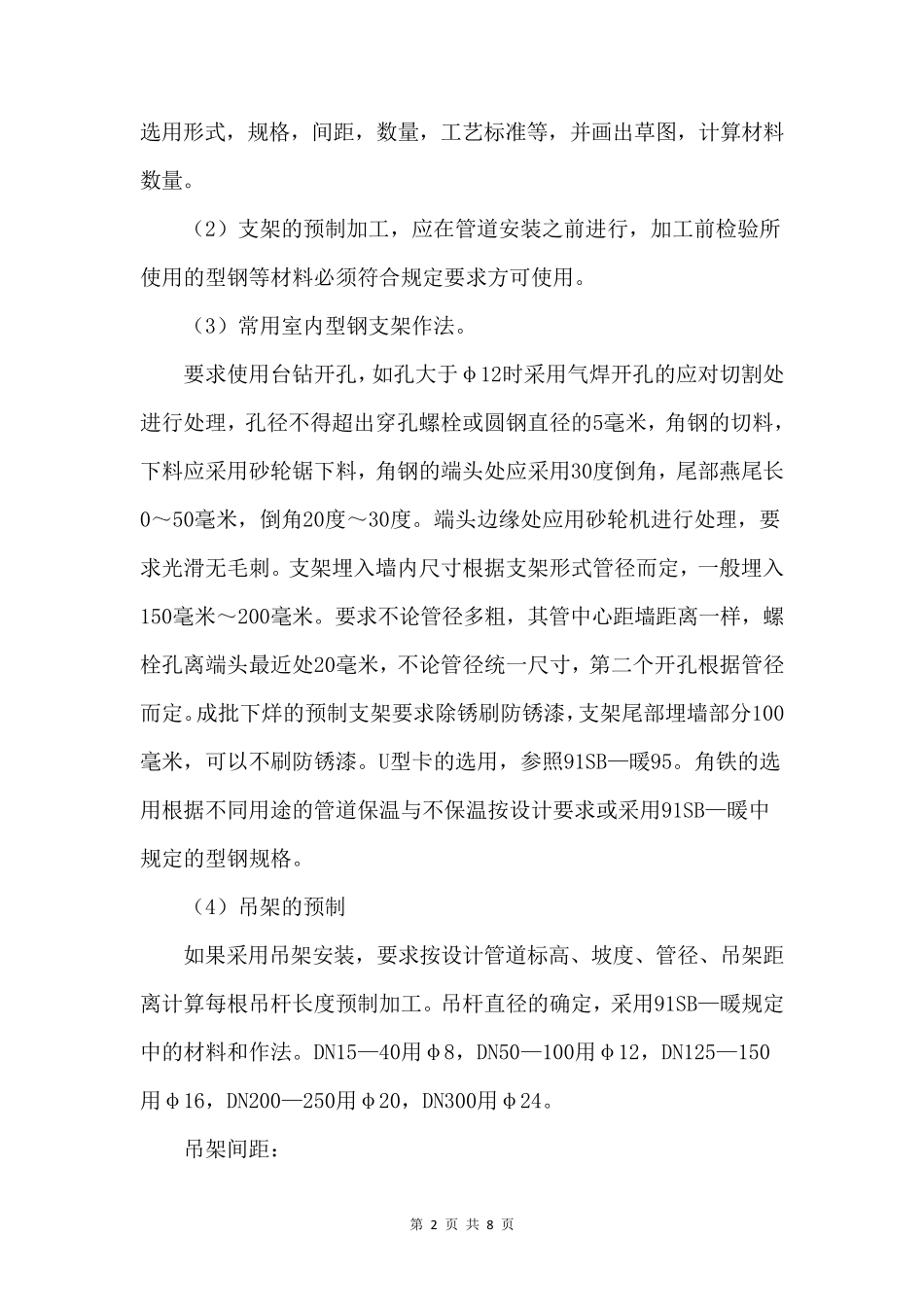

第 1 页 共 8 页 管 道 支 架 安 装 技 术 交 底 （ 一 ） 施 工 准 备 1、 作 业 条 件 管 沟 土 建 以 砌 筑 完 毕 ， 沟 内 杂 物 已 清 理 干 净 ， 未 盖 沟 盖 板 之 前 ，有 明 确 的 测 量 点 。 设 备 层 的 支 架 安 装 ， 应 是 该 层 的 结 构 施 工 已 完 ， 模板 ， 支 撑 清 理 干 净 ， 应 有 明 确 的 标 高 线 。 标 准 层 与 管 道 安 装 同 步 进 行 ，应 有 明 确 的 标 高 线 。 2、 材 质 要 求 （ 1） 根 据 施 工 图 纸 和 管 道 对 支 托 架 的 要 求 准 备 原 材 料 ， 支 架 的制 作 的 各 种 型 钢 包 括 ： 扁 钢 ， 圆 钢 ， 角 钢 ， 槽 钢 等 。 （ 2） 进 场 检 验 外 观 检 查 ， 型 钢 的 几 何 尺 寸 和 厚 度 应 符 合 设 计 和 施 工 图 集 要 求 ，型 钢 无 变 形 ， 弯 曲 ， 表 面 无 锈 蚀 。 （ 3） 工 机 具 砂 轮 锯 ， 台钻， 台虎钳， 电锤， 手电钻， 手锯 ， 活扳子， 手锤，克丝钳， 手工 制 作 錾子， 钢 钎等 ， 圆 板 牙架 子及圆 板 牙水平尺 ， 线 坠，盒尺 ， 皮尺 ， 小线 ， 石笔， 毛刷， 机 油。 （ 三） 工 艺流程 预制 加工 →测 量 ， 画线 ， 定位→剔孔洞→支 架 安 装 →复检 养护 （ 四） 操作 工 艺 1、 支 吊架 卡的 预制 加工 （ 1） 根 据 方式图 纸 ， 设 计 要 求 ， 标 准 图 集 ， 分系统列出支 架 的 第 2 页 共 8 页 选用形式，规格，间距，数量，工艺标准等，并画出草图，计算材料数量。 （2）支架的预制加工，应在管道安装之前进行，加工前检验所使用的型钢等材料必须符合规定要求方可使用。 （3）常用室内型钢支架作法。 要求使用台钻开孔，如孔大于φ12时采用气焊开孔的应对切割处进行处理，孔径不得超出穿孔螺栓或圆钢直径的5毫米，角钢的切料，下料应采用砂轮锯下料，角钢的端头处应采用30度倒角，尾部燕尾长0～50毫米，倒角20度～30度。端头边缘处应用砂轮机进行处理，要求光滑无毛刺。支架埋入墙内尺寸根据支架形式管径而定，一般埋入150毫米～200毫米。要求不论管径多粗，其管中心距墙距离一样，螺栓孔离端...
