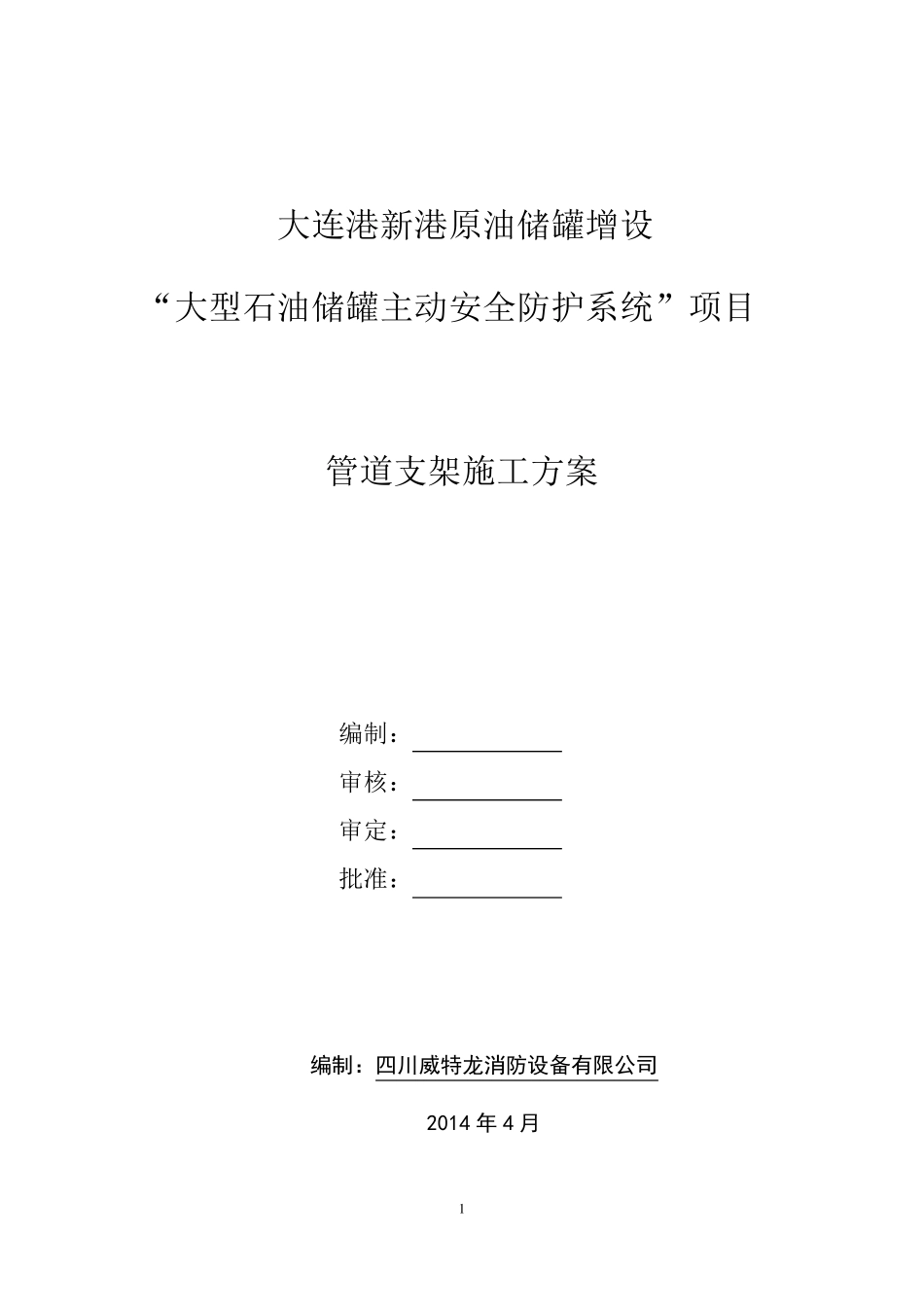

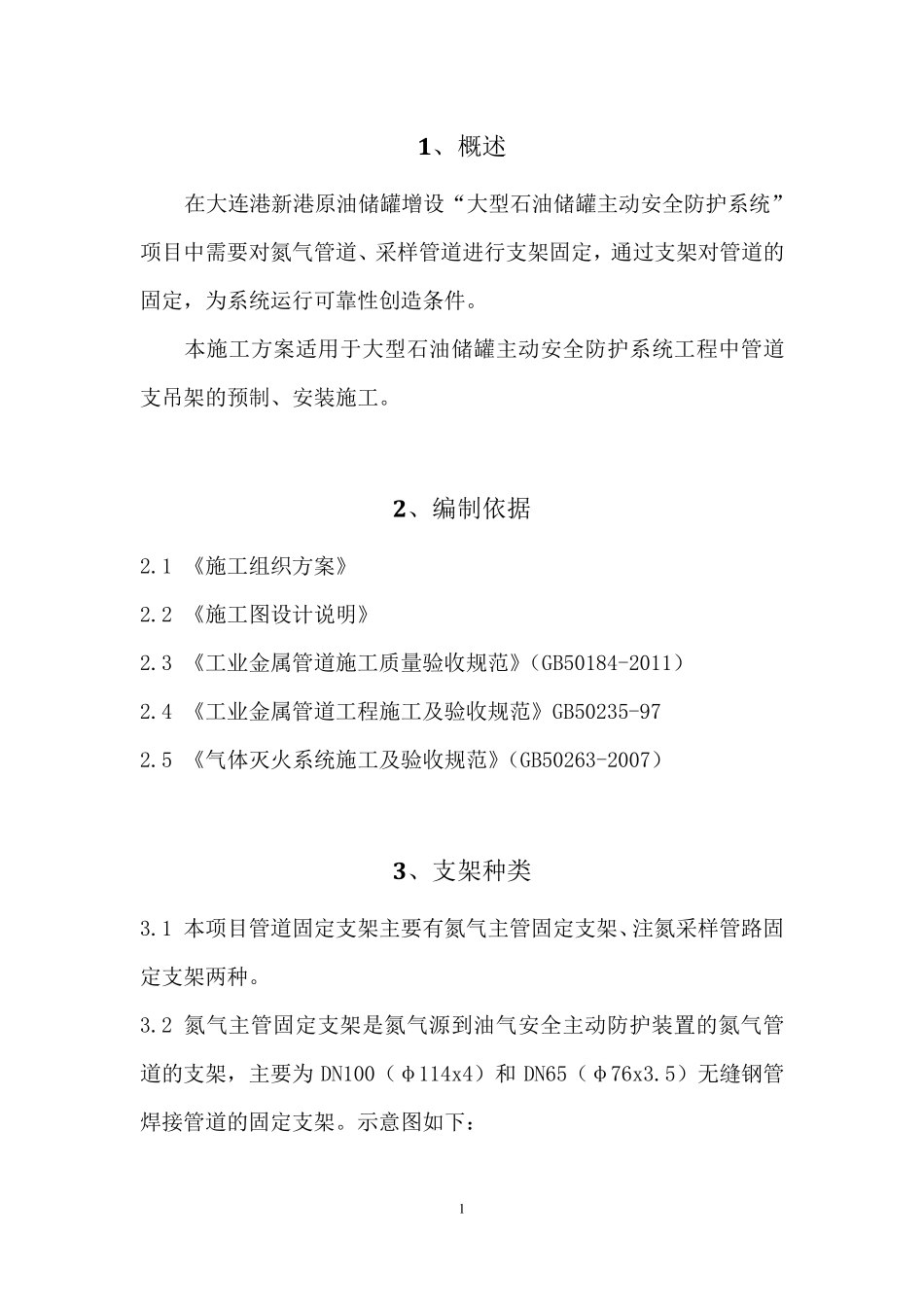

1 大连港新港原油储罐增设 “大型石油储罐主动安全防护系统”项目 管道支架施工方案 编制： 审核： 审定： 批准： 编制：四川威特龙消防设备有限公司 2014 年 4 月 2 目 录 1 、概述 ....................................................................................................... 1 2 、编制依据............................................................................................... 1 3 、支架种类............................................................................................... 1 4 、支架预制............................................................................................... 3 5 、支架安装............................................................................................... 4 1 1、概述 在大连港新港原油储罐增设“大型石油储罐主动安全防护系统”项目中需要对氮气管道、采样管道进行支架固定，通过支架对管道的固定，为系统运行可靠性创造条件。 本施工方案适用于大型石油储罐主动安全防护系统工程中管道支吊架的预制、安装施工。 2、编制依据 2.1 《施工组织方案》 2.2 《施工图设计说明》 2.3 《工业金属管道施工质量验收规范》（GB50184-2011） 2.4 《工业金属管道工程施工及验收规范》GB50235-97 2.5 《气体灭火系统施工及验收规范》（GB50263-2007） 3、支架种类 3.1 本项目管道固定支架主要有氮气主管固定支架、注氮采样管路固定支架两种。 3.2 氮气主管固定支架是氮气源到油气安全主动防护装置的氮气管道的支架，主要为DN100（φ114x4）和 DN65（φ76x3.5）无缝钢管焊接管道的固定支架。示意图如下： 2 3 .3 注氮采样管路固定支架是油气安全主动防护装置到罐体的注氮管路、采样管路的固定支架，包括单排管夹支架，双排管夹支架等，如下图所示： 3 .3 氮气主管固定支架为一般地面安装，需要预制混凝土支墩进行埋地安装。 3 .4 注氮采样管路固定支架安装在罐区内混凝土地面上，通过打膨胀螺栓进行固定。 3 3 .5 所有管道固定支架均在加工区域预制好，并做好防腐处理后运送到各区域进行安装。 4 、支架预制 4.1 预制要求 4.1.1 必须具有焊工证的专业人员进行焊接。 4.1.2 焊接现场物料器具摆放整齐。 4.1.3 严格按照焊接工序要求进行焊接施工。 4.1.4 严格按照施工...
