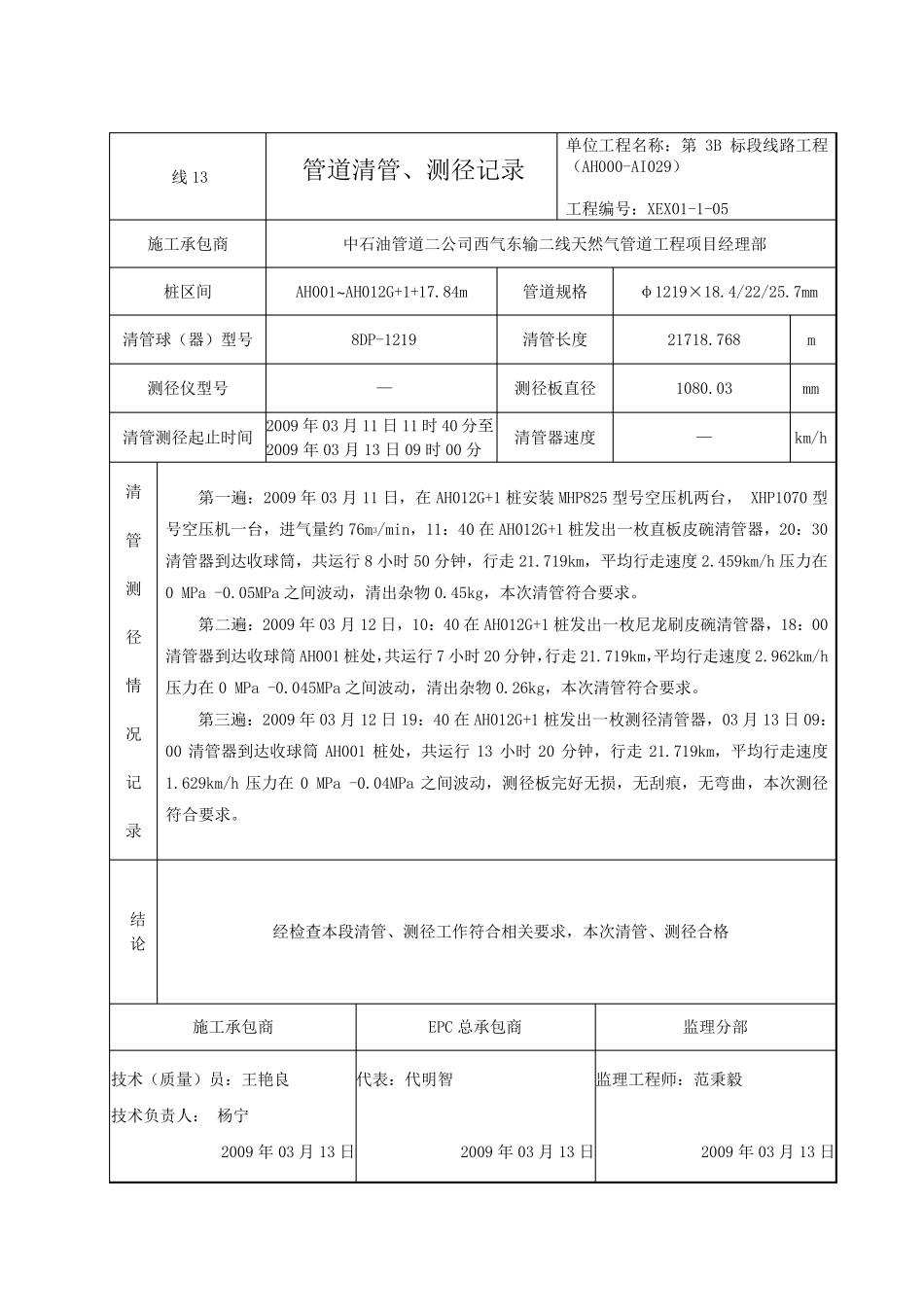

线13 管道清管、测径记录 单位工程名称：第3B 标段线路工程 （AH000-AI029） 工程编号：XEX01-1-05 施工承包商 中石油管道二公司西气东输二线天然气管道工程项目经理部 桩区间 AH001~AH012G+1+17.84m 管道规格 φ1219×18.4/22/25.7mm 清管球（器）型号 8DP-1219 清管长度 21718.768 m 测径仪型号 — 测径板直径 1080.03 mm 清管测径起止时间 2009 年 03 月 11 日 11 时 40 分至2009 年 03 月 13 日 09 时 00 分 清管器速度 — km/h 清 管 测 径 情 况 记 录 第一遍：2009 年 03 月 11 日，在 AH012G+1 桩安装 MHP825 型号空压机两台， XHP1070 型号空压机一台，进气量约 76m3/min，11：40 在 AH012G+1 桩发出一枚直板皮碗清管器，20：30清管器到达收球筒，共运行 8 小时 50 分钟，行走 21.719km，平均行走速度 2.459km/h 压力在0 MPa -0.05MPa 之间波动，清出杂物 0.45kg，本次清管符合要求。 第二遍：2009 年 03 月 12 日，10：40 在 AH012G+1 桩发出一枚尼龙刷皮碗清管器，18：00清管器到达收球筒 AH001 桩处，共运行 7 小时 20 分钟，行走 21.719km，平均行走速度 2.962km/h压力在 0 MPa -0.045MPa 之间波动，清出杂物 0.26kg，本次清管符合要求。 第三遍：2009 年 03 月 12 日 19：40 在 AH012G+1 桩发出一枚测径清管器，03 月 13 日 09：00 清管器到达收球筒 AH001 桩处，共运行 13 小时 20 分钟，行走 21.719km，平均行走速度1.629km/h 压力在 0 MPa -0.04MPa 之间波动，测径板完好无损，无刮痕，无弯曲，本次测径符合要求。 结 论 经检查本段清管、测径工作符合相关要求，本次清管、测径合格 施工承包商 EPC 总承包商 监理分部 技术（质量）员：王艳良 技术负责人： 杨宁 2009 年 03 月 13 日 代表：代明智 2009 年 03 月 13 日 监理工程师：范秉毅 2009 年 03 月 13 日 线13 管道清管、测径记录 单位工程名称：第3B 标段线路工程 （AH000-AI029） 工程编号：XEX01-1-05 施工承包商 中石油管道二公司西气东输二线天然气管道工程项目经理部 桩区间 AH001~AH012G+1+17.84m 管道规格 φ1219×18.4/22/25.7mm 清管球（器）型号 8DP-1219 清管长度 21718.768 m 测径仪型号 — 测径板直径 — mm 清管测径起止时间 2009 年 05 月 08 日 16 时 ...
