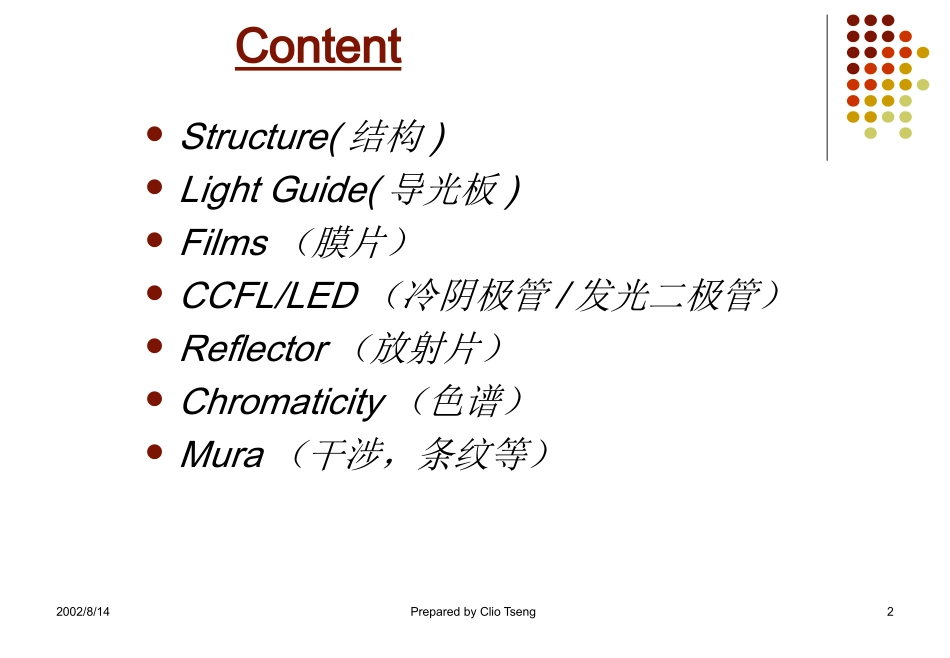

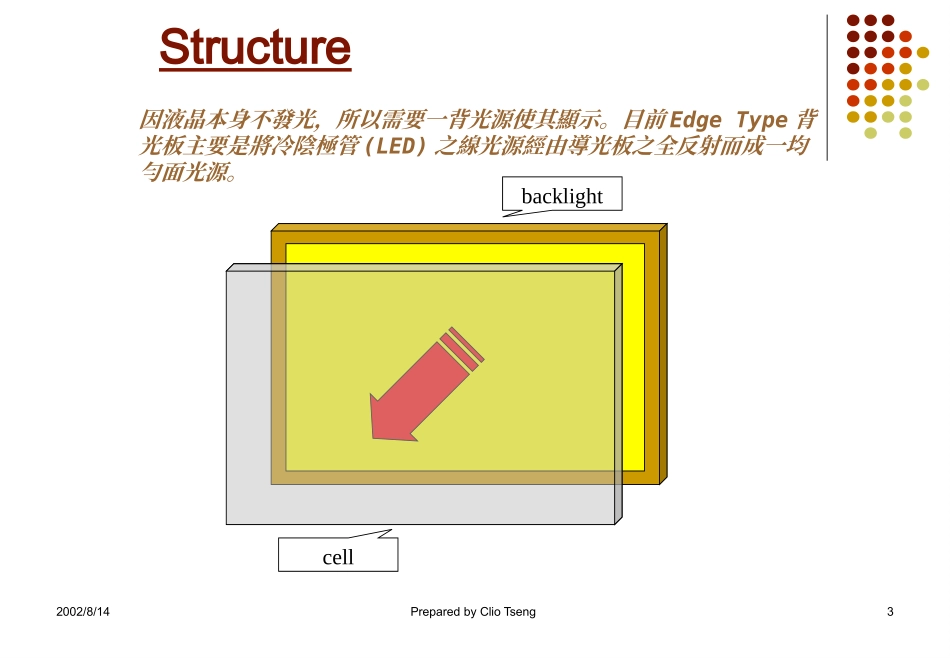

2002/8/14PreparedbyClioTseng1BLU_培训资料曹玉荣2010.5.272002/8/14PreparedbyClioTseng2ContentStructure(结构)LightGuide(导光板)Films（膜片）CCFL/LED（冷阴极管/发光二极管）Reflector（放射片）Chromaticity（色谱）Mura（干涉，条纹等）2002/8/14PreparedbyClioTseng3Structure因液晶本身不發光，所以需要一背光源使其顯示。目前EdgeType背光板主要是將冷陰極管(LED)之線光源經由導光板之全反射而成一均勻面光源。backlightcell2002/8/14PreparedbyClioTseng4Structure-monitortypeBEFIIIDiffuser-UDiffuser-LLightGuidePatternWhite-sheetCCFLReflector※LGP一般為平板外型，以刀模直接裁切成型，已漸漸引進射出成型的方式/LED2002/8/14PreparedbyClioTseng5Structure-notebooktypeBEFIIIDiffuser-UDiffuser-LLightGuidePatternWhite-sheetCCFLReflector※LGP為楔型板，直接射出成型/LED2002/8/14PreparedbyClioTseng6LightGuide為背光模組光源的傳播媒介，將CCFL/LED所發出的線光源轉換成面光源MaterialSpecificGravityTransmittanceforallwavelength(%)Waterabsorptionratio(%)RefractiveindexThermaldeformationtemperature(℃)PMMA1.2920.31.4990ZEONOR1.0192<0.011.5399*Zeonor較容易發生黃化現象Structure¤Monitor-Thickness6~8mm-Printing-SlabLG¤NoteBook-Thickness2.2~0.8mm-Non-Printing(stamper、etching)-WedgeLG2002/8/14PreparedbyClioTseng7FilmsWhite–SheetDiffuserUpperdiffuserLowerdiffuserBEFBEFII…(90/50)、(90/24)……BEFIII…(M)、(T)RBEF…(M)、(D)DBEF…(8T)、(8M)2002/8/14PreparedbyClioTseng8Film-whitesheet反射自燈管所入射的光，且反射板本身對光源亦有散射的效應。主要使用基材PETKimoto-RW188(E60L)、Tsujiden-RF188orRF125發泡PC材質3M-LH202反射率都可達90%以上。最近廠商也開發出可吸收紫外光的反射片(E60V)，避免反射片CCFL所發出的紫外光照射而黃化。2002/8/14PreparedbyClioTseng9Film-DiffuserStructure使用PET或PC基材coating微小之PMMA顆粒。功用-光經其擴散可稍微將面光源均勻化，並具有遮蓋導光板上網點的作用。-具保護稜鏡片的作用,避免鏡面刮傷Diffuser-Upper保護性較高,使用穿透度高，Tsujiden-D117UEY、Keiwa-PBS070Diffuser-Lower光源擴散性,使用Haze高，Tsujiden-D121、Keiwa-100KBS2擴散片擴散層防止靜電2002/8/14PreparedbyClioTseng10Film-BEFIIStructure在PET基材上coating鋸齒狀或波浪狀的PMMA微結構功用改變光的方向以達集光效果，因而以提高亮度，單一方向增量60%，兩張垂直方向重疊可增量120%。但同時會犧牲部分亮度之視角2002/8/14PreparedbyClioTseng11Film-BEFIIIStructure與BEFII不同之處為Randompattern功用避免moire現象。集光效果，單一方向增量59%，兩張垂直方向重疊可增量111%-BEFIII90/50-T避免兩張BEF堆疊黏合-BEFIII90/50-M將BEFIII-T外貼附一層matte的擴散層，避免靜電以及干涉現象2002/8/14PreparedbyClioTseng12Film-RBEF避免BEFII直角的結構在組裝上因外力而破壞Prism的表面.而設計出圓弧狀的結構.亮度BEFII>RBEF視角RBEF>BEFII2002/8/14PreparedbyClioTseng13Film-DBEF3M專利，具有Polarizer的特性，結構由多層可反射偏極光之薄膜相互貼附而成，可改變光的極化方向，經由反射後再加以利用避免BEFII直角的結構在組裝上因外力而破壞Prism表面，而設計出圓弧狀的結構.DBEF-M主要是將DBEF表面外加Coating一層Matte，防止因靜電而產生Moire的現象DBEF-D為防止DBEF易浮曲變形而再加厚且增加上下兩層擴散層之DBEFbacklightP1P2P1P1P2P2cellDBEFGain:1.3~1.42002/8/14PreparedbyClioTseng14CCFLVisibleRaysPowerPowerElectronAr&NegasHgUltravioletRays•Lamppower=Lampcurrent*lampcurrentTotallamppower=p*CCFLnumber2002/8/14PreparedbyClioTseng15Reflector集中入射光，並將其導入導光板中，使用特殊外型可提高些微反射效率對燈管散熱有幫助Structure-業界較常使用三井東壓之黃銅及不銹鋼、MiroII，於反射面上鍍銀或貼附銀以增加反射率-ALSET材質，其主要的結構為金屬底基材貼附一般所使用的白反射片亮度提升效率ALSET>MIROII>三井東壓2002/8/14PreparedbyClioTseng16Chromaticity2002/8/14PreparedbyClioTseng17MuraKidomuraP-muraDarkLinePrismShiftEarmuraHornmuraRainbowmura2002/8/14PreparedbyClioTseng18KidoMuraLG-patternLG-pattern2002/8/14PreparedbyClioTseng19KidoMuraReflectorDeformation2002/8/14PreparedbyClioTseng20P-MuraFilmwavy2002/8/14PreparedbyClioTseng21Dark-LineLG-patternNoLG-patternA/AReflectorDeformation2002/8/14PreparedbyClioTseng22Dark-LineDiffuserPatternA/ADiffuserPatternDiffuserPatternA/A2002/8/14PreparedbyClioTseng23Prism-ShiftA/APrismShiftA/A2002/8/14PreparedbyClioTseng24Ear-MuraLGPConer2002/8/14PreparedbyClioTseng25Horn-MuraLGPPatternCCFL有效發光長度2002/8/14PreparedbyClioTseng26RainbowMura
