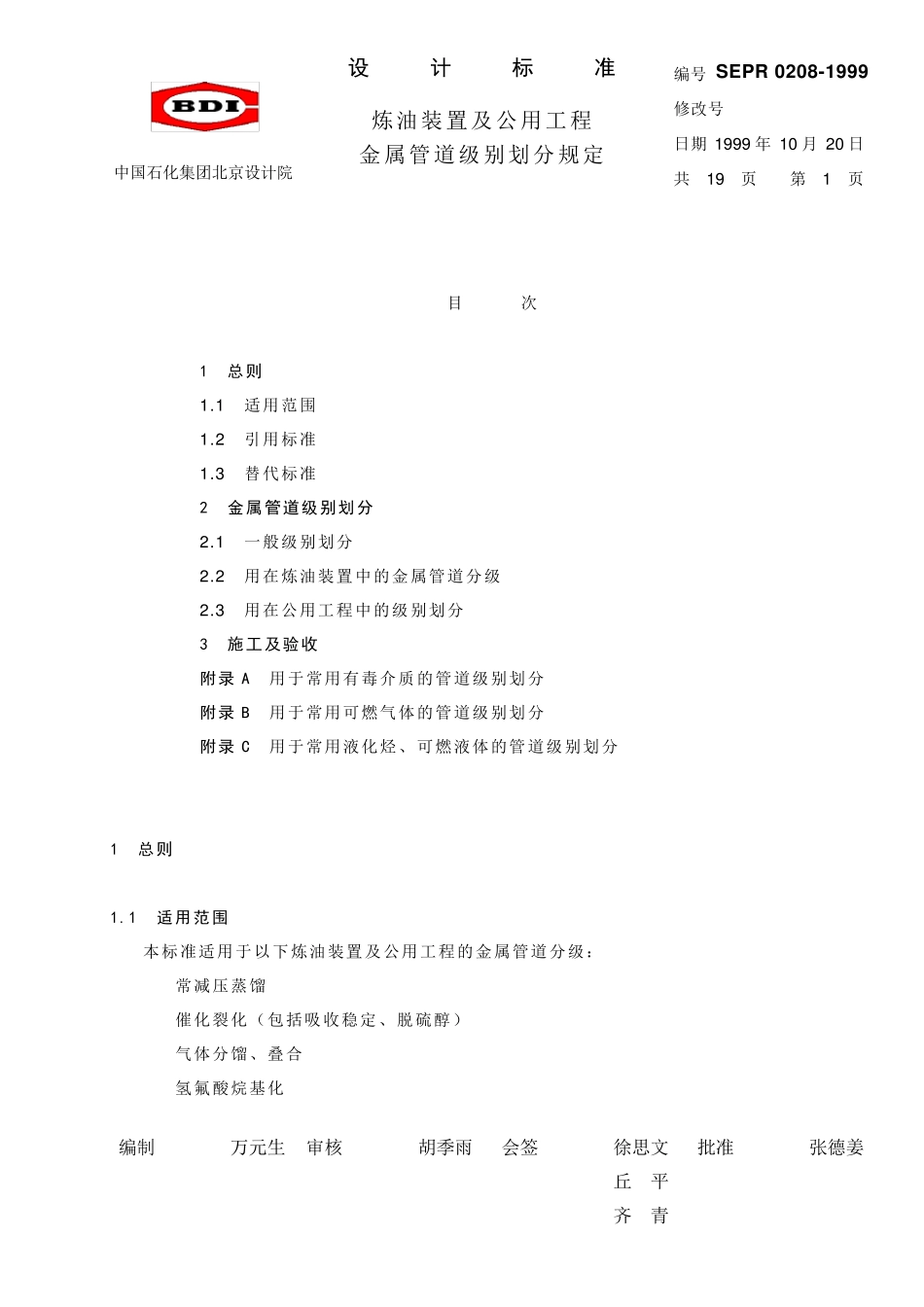

设计标准 编号 SEPR 0208-1999 炼油装置及公用工程 金属管道级别划分规定 修改号 日期 1 9 9 9 年 1 0 月 2 0 日 中国石化集团北京设计院 共 1 9 页 第 1 页 编制 万元生 审核 胡季雨 会签 徐思文 批准 张德姜 丘 平 齐 青 目 次 1 总则 1 .1 适用范围 1 .2 引用标准 1 .3 替代标准 2 金属管道级别划分 2 .1 一般级别划分 2 .2 用在炼油装置中的金属管道分级 2 .3 用在公用工程中的级别划分 3 施工及验收 附录 A 用于常用有毒介质的管道级别划分 附录 B 用于常用可燃气体的管道级别划分 附录 C 用于常用液化烃、可燃液体的管道级别划分 1 总则 1.1 适用范围 本标准适用于以下炼油装置及公用工程的金属管道分级： 常减压蒸馏 催化裂化（包括吸收稳定、脱硫醇） 气体分馏、叠合 氢氟酸烷基化 设计标准 编 号 SEPR 0208-1999 炼 油 装 置 及 公 用 工 程 金 属 管 道 级 别 划 分 规 定 修 改 号 日 期 1999 年 10 月 20 日 中 国 石 化 集 团 北 京 设 计 院 共 19 页 第 2 页 硫 酸 烷 基 化 甲 基 叔 丁 基 醚 加 氢 精 制 和 加 氢 裂 化 制 氢 催 化 重 整 和 芳 烃 抽 提 焦 化 减 粘 裂 化 润 滑 油 装 置 脱 硫 及 硫 回 收 含 硫 污 水 汽 提 及 氨 回 收 1.2 引用标准 在 使 用 本 标 准 时 ， 尚 应 符 合 下 列 标 准 的 规 定 ： a) GB 50235 《 工 业 金 属 管 道 工 程 施 工 及 验 收 规 范 》 b) SH 3501 《 石 油 化 工 剧 毒 、 可 燃 介 质 管 道 工 程 施 工 及 验 收 规 范 》 1.3 替代标准 本 标 准 替 代BA-2-2-8-92《 部 分 炼 油 化 工 装 置 工 业 管 道 级 别 和 类 别 划 分 规 定 》。 2 金属管道级别划分 2.1 一般级别划分 依 据 炼 油 装 置 及 公 用 工 程 金 属 管 道 所 输 送 介 质 的 性 质 ， 将 管 道 划 分 为A、 B、 C、 D 四 个 级别 。 输 送 介 质 为 有 毒 、 可 燃 介 质 的 管 道 规 定 为A 和B 级 ； 输 送 介 质 为 无 毒 、 非 可 燃 介 质 的 管 道规 定 为C 和D 级 。 工 业 金 属 管 道...
