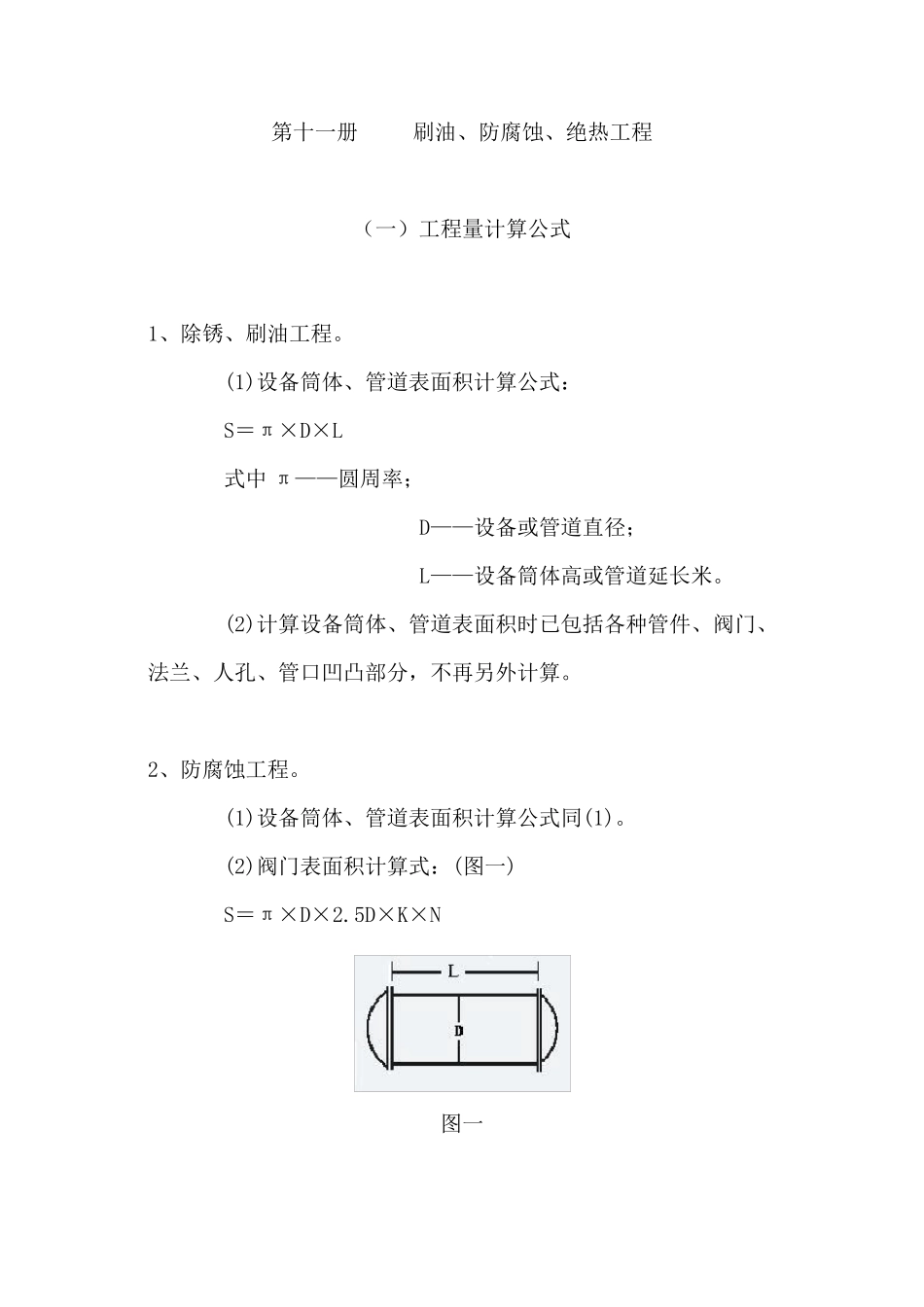

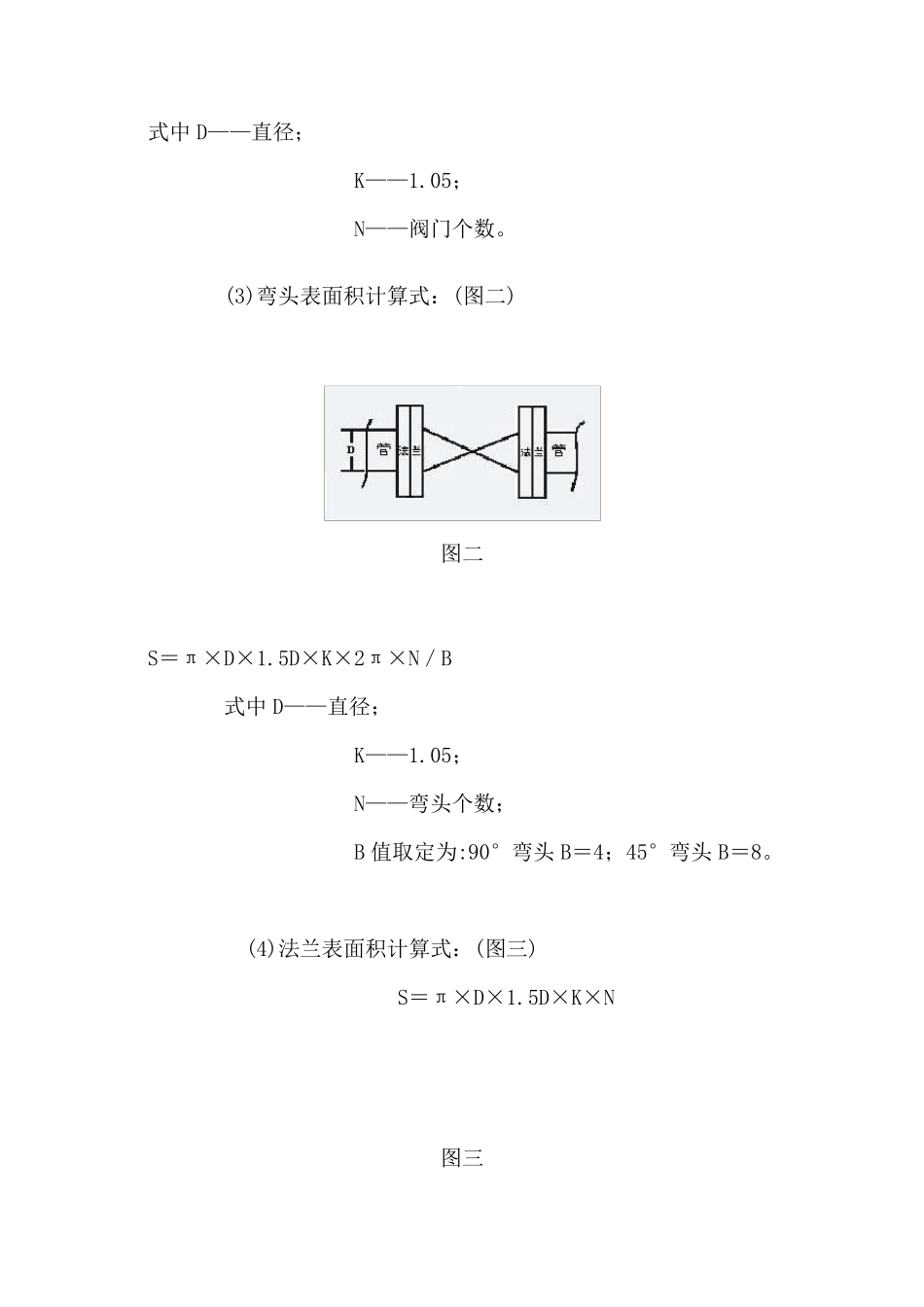

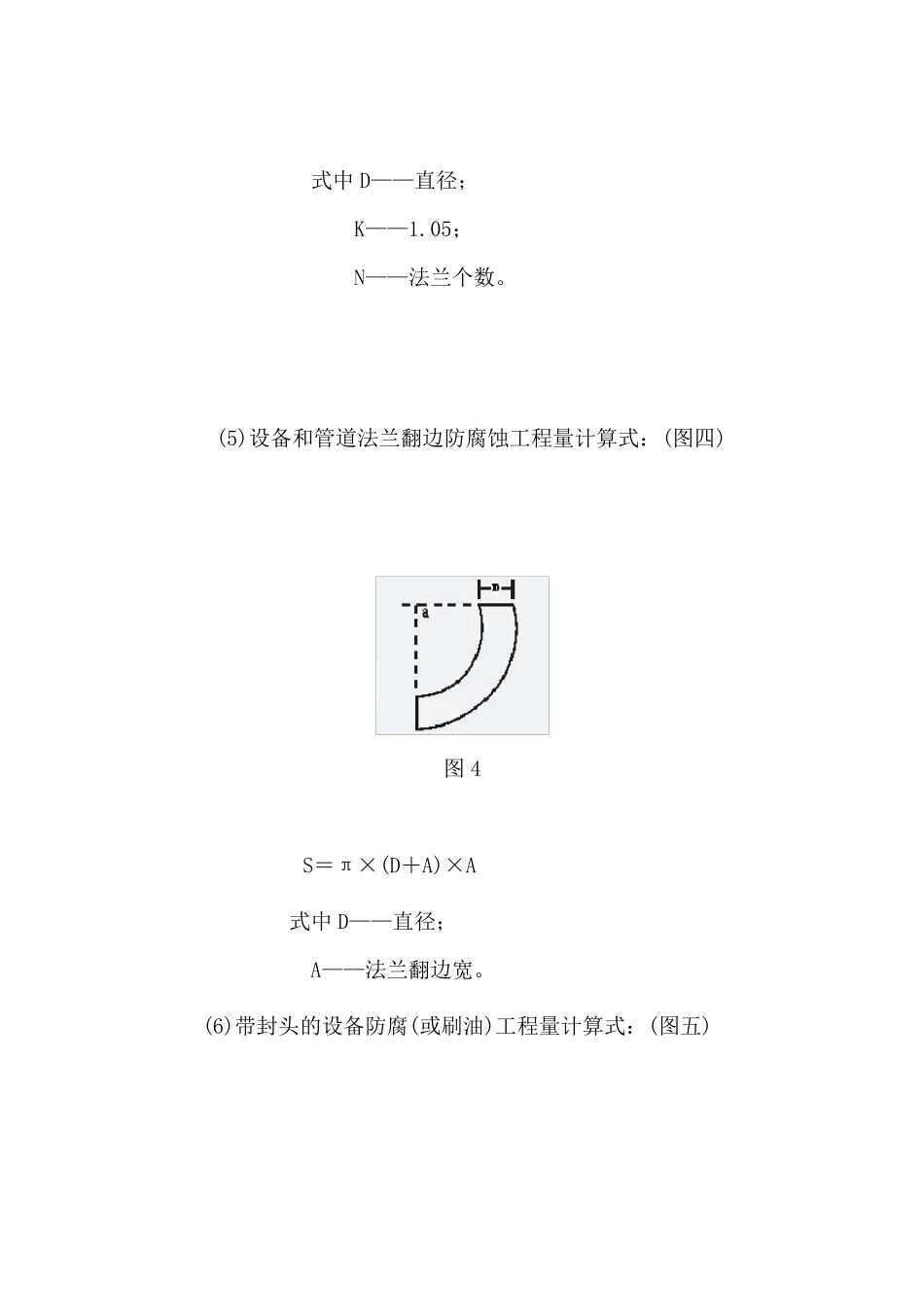

第十一册 刷油、防腐蚀、绝热工程 （一）工程量计算公式 1、除锈、刷油工程。 (1)设备筒体、管道表面积计算公式： S＝π×D×L 式中 π——圆周率； D——设备或管道直径； L——设备筒体高或管道延长米。 (2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。 2、防腐蚀工程。 (1)设备筒体、管道表面积计算公式同(1)。 (2)阀门表面积计算式：(图一) S＝π×D×2.5D×K×N 图一 式中D——直径； K——1.05； N——阀门个数。 (3)弯头表面积计算式：(图二) 图二 S＝π×D×1.5D×K×2π×N／B 式中D——直径； K——1.05； N——弯头个数； B 值取定为:90°弯头B＝4；45°弯头B＝8。 (4)法兰表面积计算式：(图三) S＝π×D×1.5D×K×N 图三 式中D——直径； K——1.05； N——法兰个数。 (5)设备和管道法兰翻边防腐蚀工程量计算式：(图四) 图4 S＝π×(D＋A)×A 式中D——直径； A——法兰翻边宽。 (6)带封头的设备防腐(或刷油)工程量计算式：(图五) 图五 S＝L×π×D+(D[]22)×π×1.5×N 式中 N——封头个数； 1.5——系数值。 3、绝热工程量。 (1)设备筒体或管道绝热、防潮和保护层计算公式： V＝π×(D＋1.033δ)×1.033δ S＝π×(D＋2.1δ＋0.0082)×L 图五 式中 D——直径 1.033、2.1——调整系数； δ——绝热层厚度； L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。 (2)伴热管道绝热工程量计算式： ①单管伴热或双管伴热(管径相同，夹角小于90°时)。 D′＝D1＋D2 ＋(10～20mm) 式中 D′——伴热管道综合值； D1 ——主管道直径； D2 ——伴热管道直径； (10～20mm)——主管道与伴热管道之间的间隙。 ②双管伴热 (管径相同，夹角大于 90°时)。 D′＝D1＋1.5D2 ＋(10～20mm) ③双管伴热 (管径不同，夹角小于 90°时)。 D′＝D1 ＋D 伴大＋(10～20mm) 式中 D′——伴热管道综合值； D1 ——主管道直径。 将上述 D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。 (3)设备封头绝热、防潮和保护层工程量计算式。 V＝\[(D＋1.033δ)／2\]2 π×1.033δ×1.5×N S＝\[(D＋2.1δ)／2\]2 ×π×1.5×N (4)阀门绝热、防潮和保护层计算公式。 V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N S＝π(D＋2.1δ)×2.5D×1.05×N (5)法兰绝热、防潮和保护层计算公式。 V＝π(...
