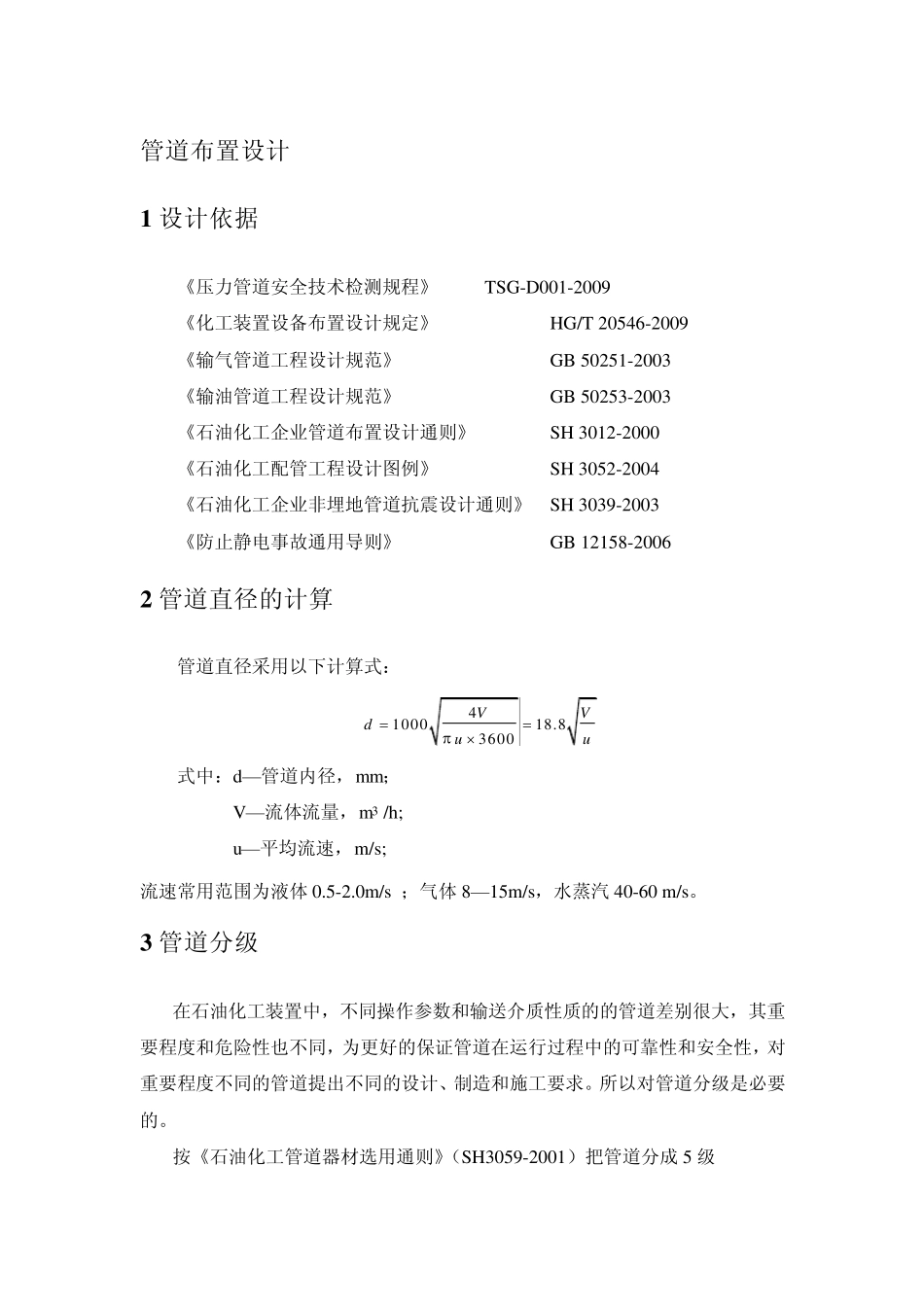

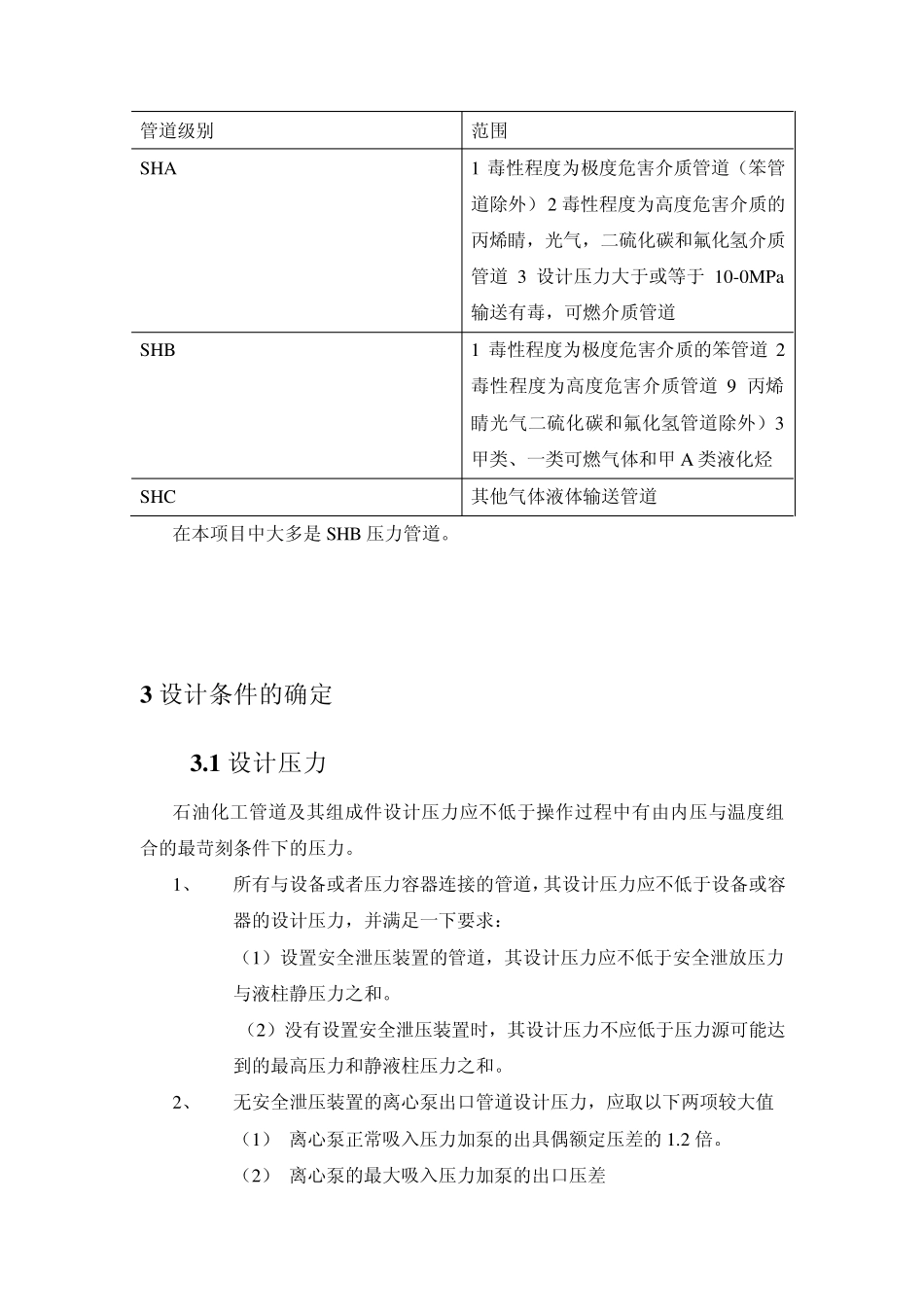

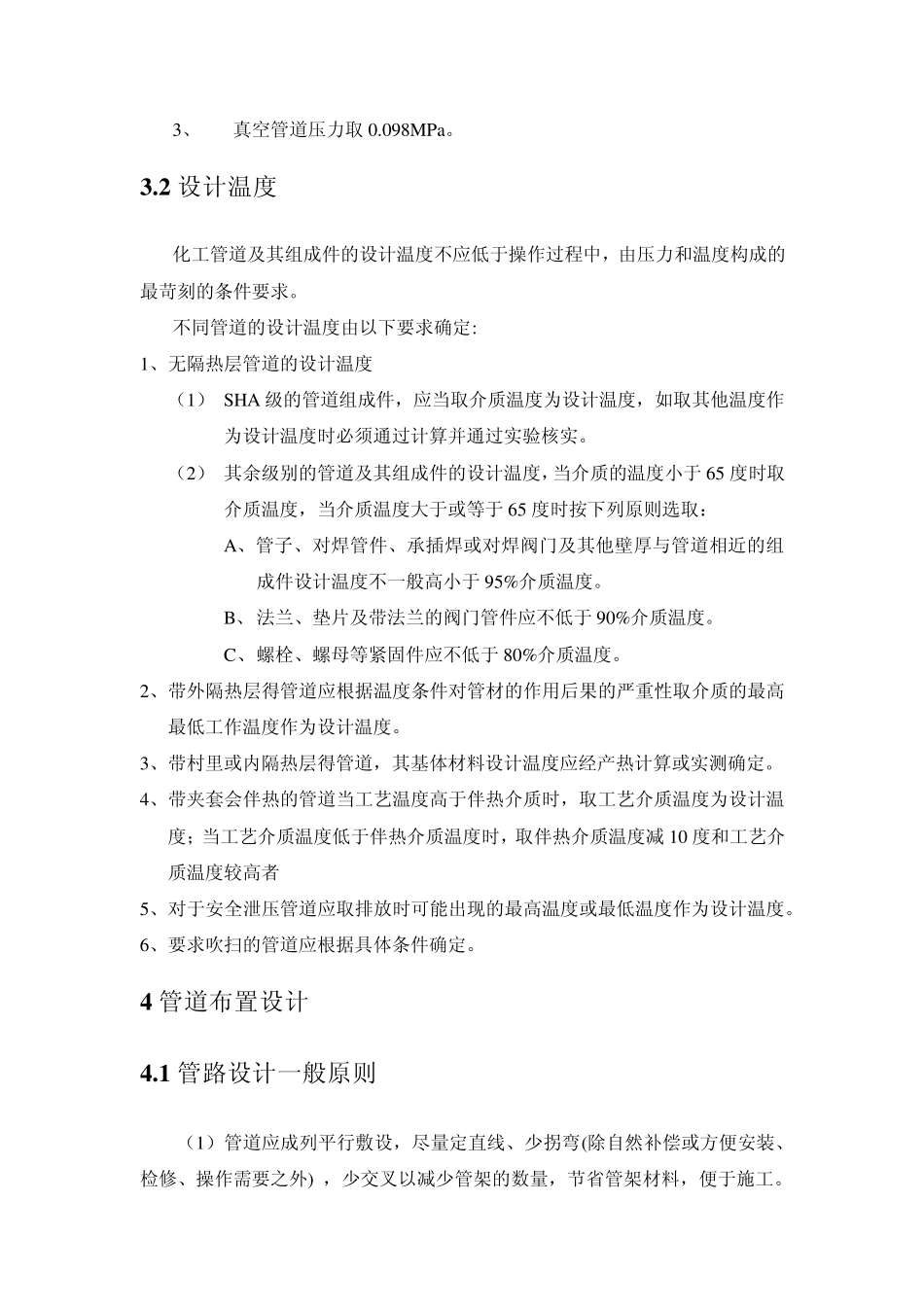

管道布置设计 1 设计依据 《压力管道安全技术检测规程》 TSG-D001-2009 《化工装置设备布置设计规定》 HG/T 20546-2009 《输气管道工程设计规范》 GB 50251-2003 《输油管道工程设计规范》 GB 50253-2003 《石油化工企业管道布置设计通则》 SH 3012-2000 《石油化工配管工程设计图例》 SH 3052-2004 《石油化工企业非埋地管道抗震设计通则》 SH 3039-2003 《防止静电事故通用导则》 GB 12158-2006 2 管道直径的计算 管道直径采用以下计算式： 4100018.83600VVduu 式中：d—管道内径，mm； V—流体流量，m3 /h; u—平均流速，m/s; 流速常用范围为液体0.5-2.0m/s ；气体8—15m/s，水蒸汽40-60 m/s。 3 管道分级 在石油化工装置中，不同操作参数和输送介质性质的的管道差别很大，其重要程度和危险性也不同，为更好的保证管道在运行过程中的可靠性和安全性，对重要程度不同的管道提出不同的设计、制造和施工要求。所以对管道分级是必要的。 按《石油化工管道器材选用通则》（SH3059-2001）把管道分成 5 级 管道级别 范围 SHA 1 毒性程度为极度危害介质管道（笨管道除外） 2 毒性程度为高度危害介质的丙烯睛，光气，二硫化碳和氟化氢介质管道 3 设计压力大于或等于10-0MPa输送有毒，可燃介质管道 SHB 1 毒性程度为极度危害介质的笨管道2毒性程度为高度危害介质管道 9 丙烯睛光气二硫化碳和氟化氢管道除外）3甲类、一类可燃气体和甲A 类液化烃 SHC 其他气体液体输送管道 在本项目中大多是 SHB 压力管道。 3 设计条件的确定 3 .1 设计压力 石油化工管道及其组成件设计压力应不低于操作过程中有由内压与温度组合的最苛刻条件下的压力。 1、 所有与设备或者压力容器连接的管道，其设计压力应不低于设备或容器的设计压力，并满足一下要求： （1）设置安全泄压装置的管道，其设计压力应不低于安全泄放压力与液柱静压力之和。 （2）没有设置安全泄压装置时，其设计压力不应低于压力源可能达到的最高压力和静液柱压力之和。 2、 无安全泄压装置的离心泵出口管道设计压力，应取以下两项较大值 （1） 离心泵正常吸入压力加泵的出具偶额定压差的1.2 倍。 （2） 离心泵的最大吸入压力加泵的出口压差 3、 真空管道压力取 0.098MPa。 3 .2 设计温度 化工管道及其组成件的设计温度不应低于操作过程中，由压力和温度构成的最苛刻的条件要求。 不同管道的设计温度由以下...
