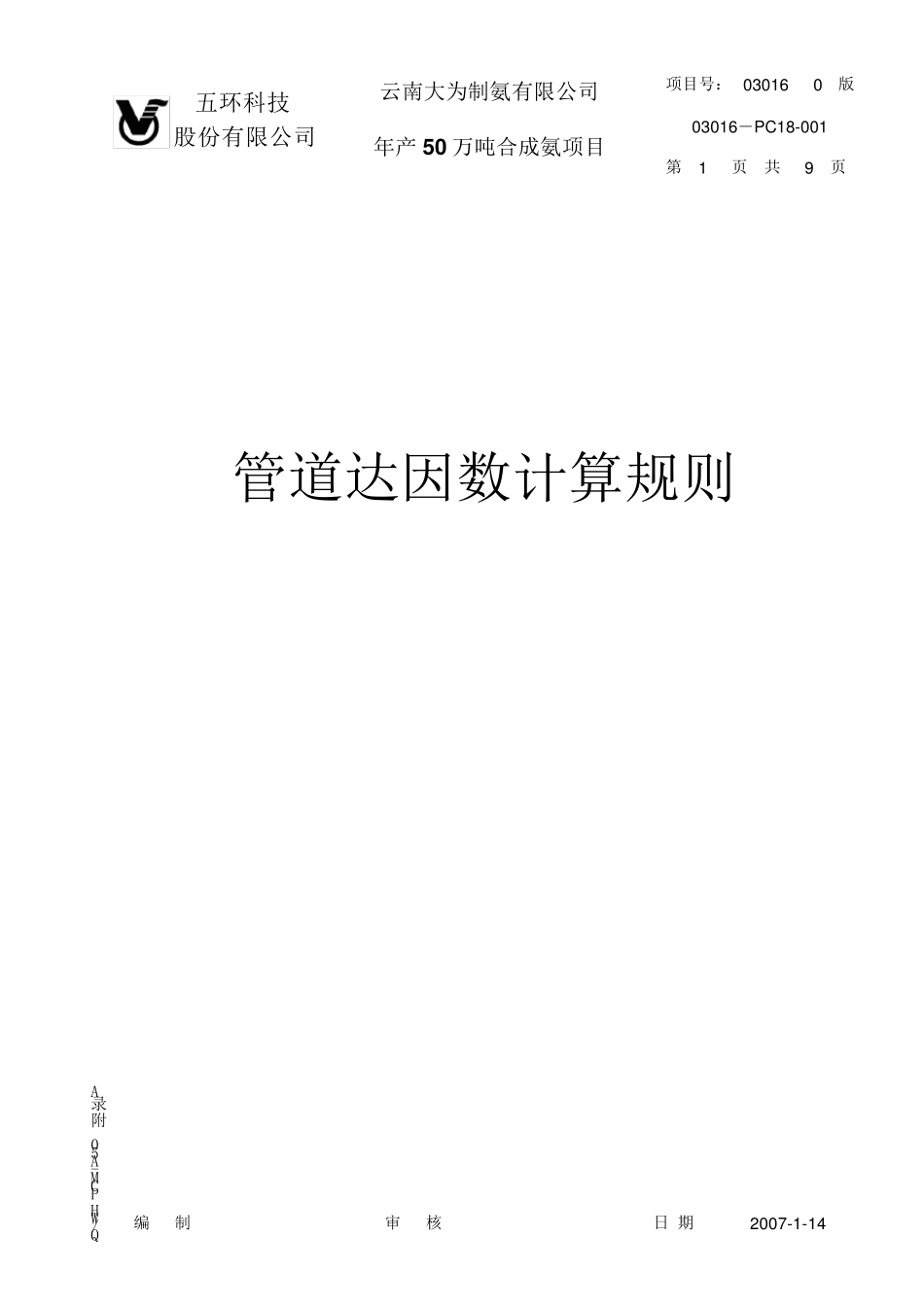

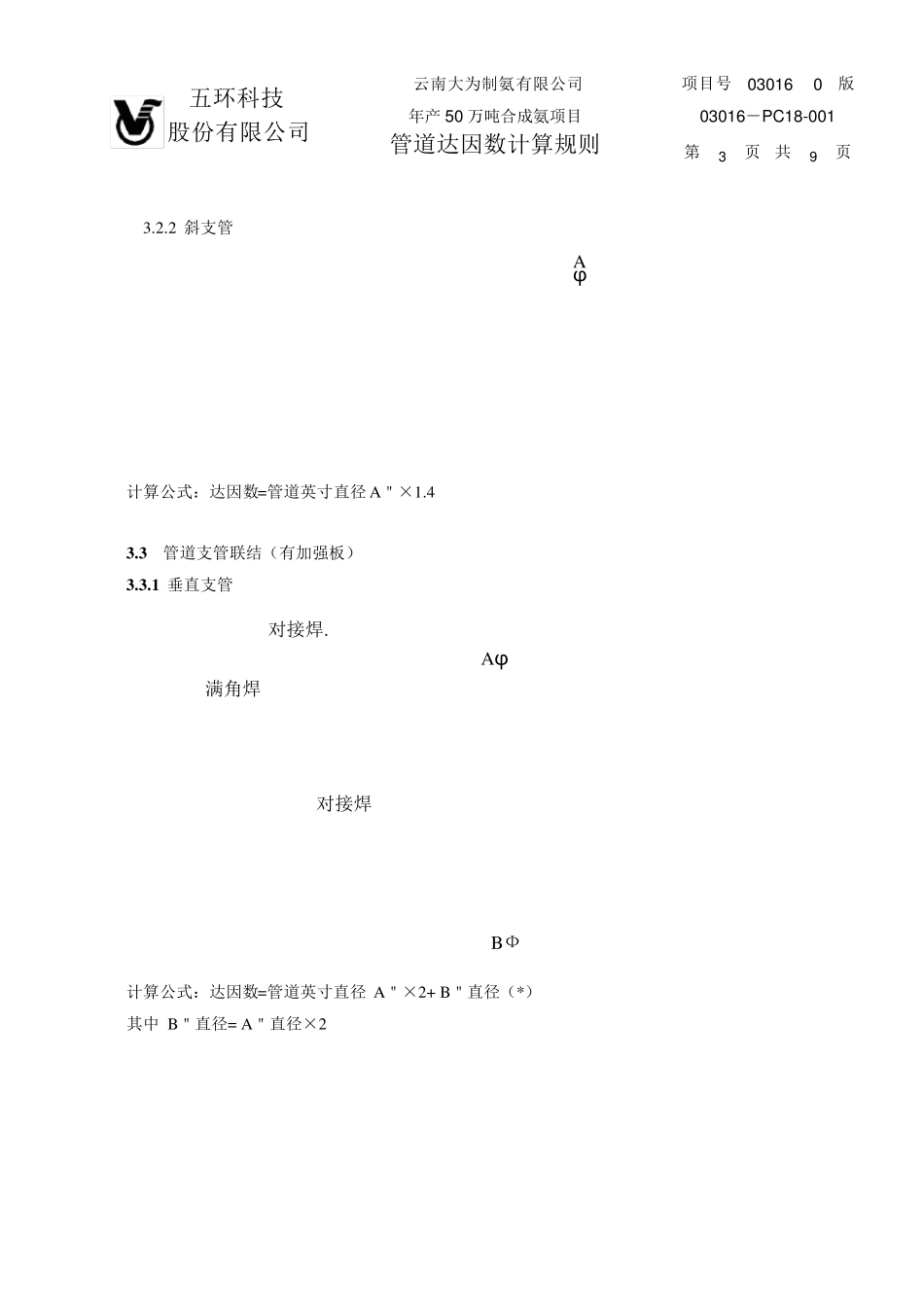

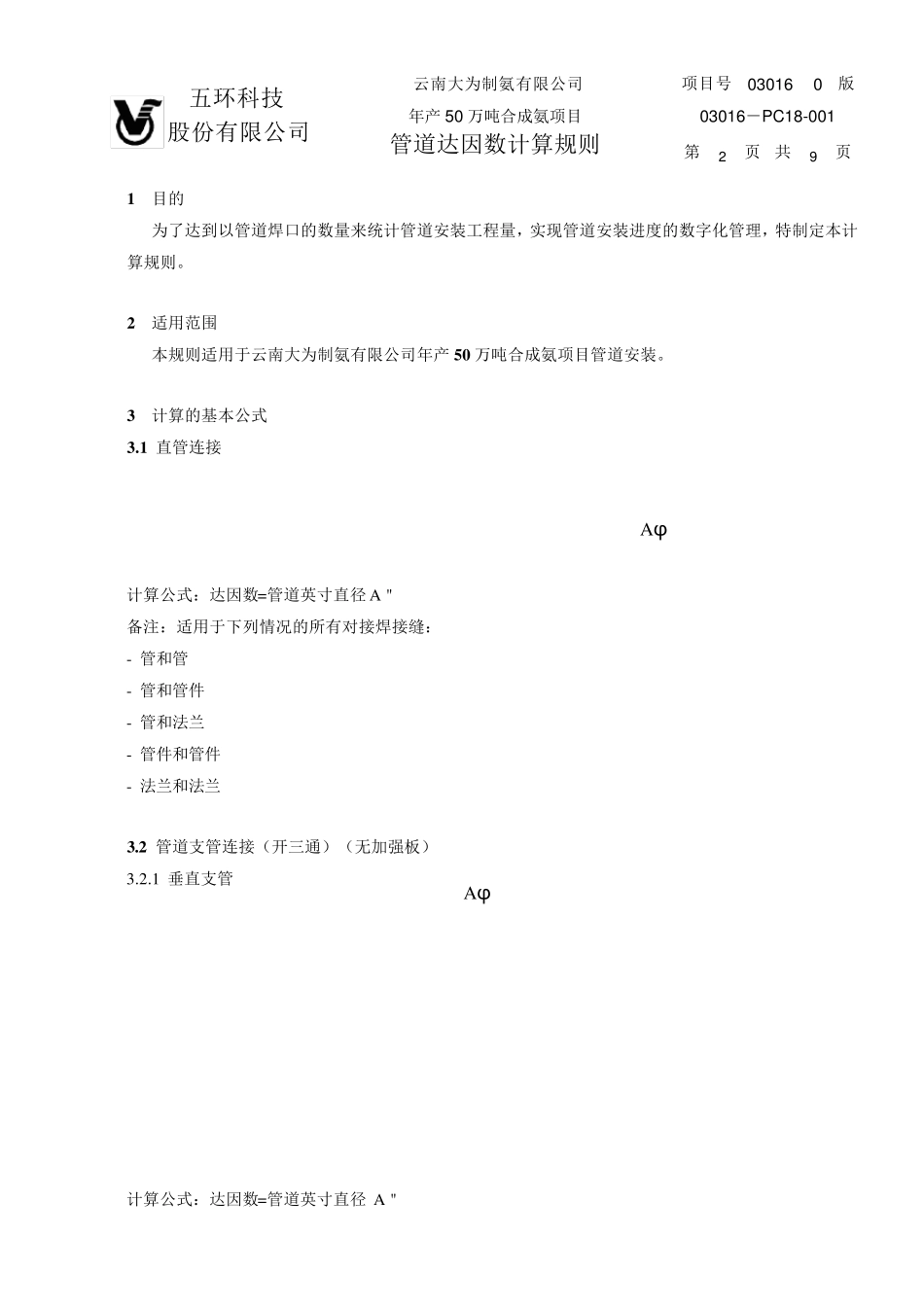

五环科技 股份有限公司 云南大为制氨有限公司 项目号: 03016 0 版 03016-PC18-001 年产5 0 万吨合成氨项目 第 1 页 共 9 页 管道达因数计算规则 编 制 审 核 日 期 2007-1-14 Q/WH PCM-A50 附录A 五环科技 股份有限公司 云南大为制氨有限公司 项目号 03016 0 版 年产50 万吨合成氨项目 03016-PC18-001 管道达因数计算规则 第 2 页 共 9 页 1 目的 为了达到以管道焊口的数量来统计管道安装工程量,实现管道安装进度的数字化管理,特制定本计算规则。 2 适用范围 本规则适用于云南大为制氨有限公司年产5 0 万吨合成氨项目管道安装。 3 计算的基本公式 3 .1 直管连接 计算公式:达因数=管道英寸直径 A " 备注:适用于下列情况的所有对接焊接缝: - 管和管 - 管和管件 - 管和法兰 - 管件和管件 - 法兰和法兰 3 .2 管道支管连接(开三通)(无加强板) 3.2.1 垂直支管 计算公式:达因数=管道英寸直径 A " A φ A φ 五环科技 股份有限公司 云南大为制氨有限公司 项目号 03016 0 版 年产50 万吨合成氨项目 03016-PC18-001 管道达因数计算规则 第 3 页 共 9 页 3.2.2 斜支管 计算公式:达因数=管道英寸直径A"×1.4 3 .3 管道支管联结(有加强板) 3 .3 .1 垂直支管 计算公式:达因数=管道英寸直径 A"×2+ B"直径(*) 其中 B"直径= A"直径×2 Aφ 对接焊 对接焊. 满角焊 BФ Aφ 五环科技 股份有限公司 云南大为制氨有限公司 项目号 03016 0 版 年产50 万吨合成氨项目 03016-PC18-001 管道达因数计算规则 第 4 页 共 9 页 3.3.2 斜支管 计算公式:达因数=管道英寸直径 A"×1.4×2+ B"直径×1(*) 其中 B"直径= A"直径×2 3 .4 管道凸台 Aφ 对接焊 满角焊 Aφ 对接焊 满角焊 Aφ 对接对接焊. 满角焊 五环科技 股份有限公司 云南大为制氨有限公司 项目号 03016 0 版 年产50 万吨合成氨项目 03016-PC18-001 管道达因数计算规则 第 5 页 共 9 页 计算公式:达因数=英寸直径 A "×2 计算公式:达因数=管道英寸直径 A "×2 备注:上述计算公式,适用于90°和 45°特殊分支联结 A φ 对接焊 要求的焊角 对焊接头 A φ 对接焊 对焊 A φ 对接焊 要求的焊角 螺纹接头 五环科技 股份有限公司 云南大为制氨有限公司 项目号 030...
