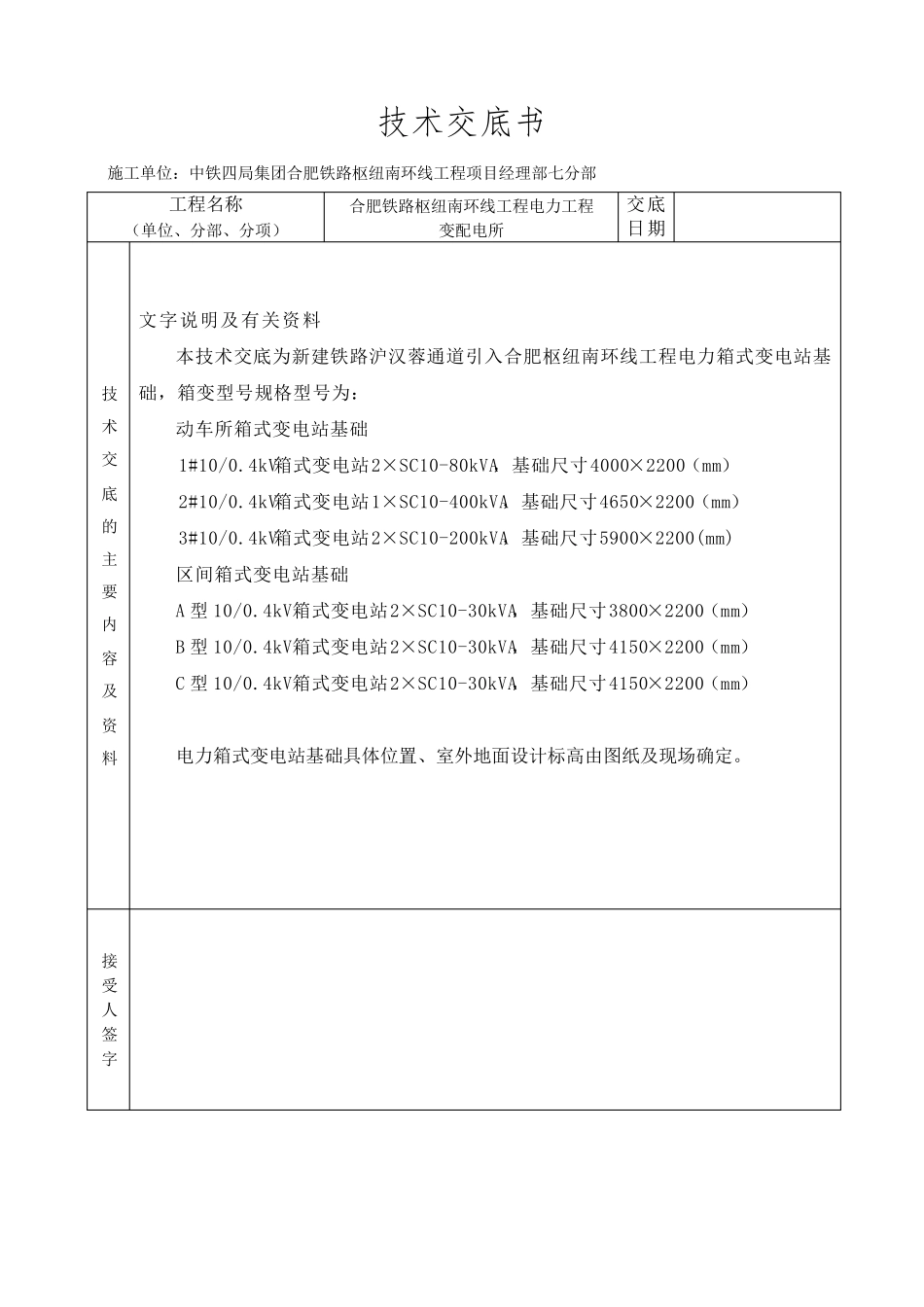

合肥铁路枢纽南环线电力工程 技 术 交 底 书 （10/0.4kV 箱式变电站基础） 编制: 审核: 批准: 中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 二〇一三年九月 日 技 术 交 底 书 施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 编号： 工程名称 （单位、分部、分项） 合肥铁路枢纽南环电力工程 箱变基础 交 底 日 期 2013-9- 根据设计文件的图号或有关文件的文号（或其它有关资料） 1、中铁第四勘察设计院设计文件及图纸 2、施工组织设计 3、现场调查情况 技术交底的 主要内容及资料 本技术交底为新建铁路沪汉蓉通道引入合肥枢纽南环线工程动车所 3 座 10/0.4kV 电力箱式变电站及贯通线沿线基站8 座10/0.4kV 电力箱式变电站基础施工交底，具体内容见正文。 主持人(签字)： 交底人(签字)： 接受人(签字)： 技术交底书 施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 工程名称 （单位、分部、分项） 合肥铁路枢纽南环线工程电力工程 变配电所 交底日期 技 术 交 底 的 主 要 内 容 及 资 料 文字说明及有关资料 本技术交底为新建铁路沪汉蓉通道引入合肥枢纽南环线工程电力箱式变电站基础，箱变型号规格型号为： 动车所箱式变电站基础 1#10/0.4kV箱式变电站2×SC10-80kVA，基础尺寸4000×2200（mm） 2#10/0.4kV箱式变电站1×SC10-400kVA，基础尺寸4650×2200（mm） 3#10/0.4kV箱式变电站2×SC10-200kVA，基础尺寸5900×2200(mm) 区间箱式变电站基础 A 型10/0.4kV箱式变电站2×SC10-30kVA，基础尺寸3800×2200（mm） B 型10/0.4kV箱式变电站2×SC10-30kVA，基础尺寸4150×2200（mm） C 型10/0.4kV箱式变电站2×SC10-30kVA，基础尺寸4150×2200（mm） 电力箱式变电站基础具体位置、室外地面设计标高由图纸及现场确定。 接 受 人 签 字 技术交底书 施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部 工程名称 （单位、分部、分项） 合肥铁路枢纽南环线工程电力工程 变配电所 交底日期 技 术 交 底 的 主 要 内 容 及 资 料 序号 名称 里程 型号及基础规格 1 通信基站箱式变电站 DK442+541 2×SC10-30kVA（A 型） 2 通信基站箱式变电站 DK446+140 2×SC10-30kVA（A 型） 3 通信基站箱式变电站 DK450+829 2×SC10-30kVA（B 型） 4 通信基站箱式变电站 DK454+817 2×SC...
