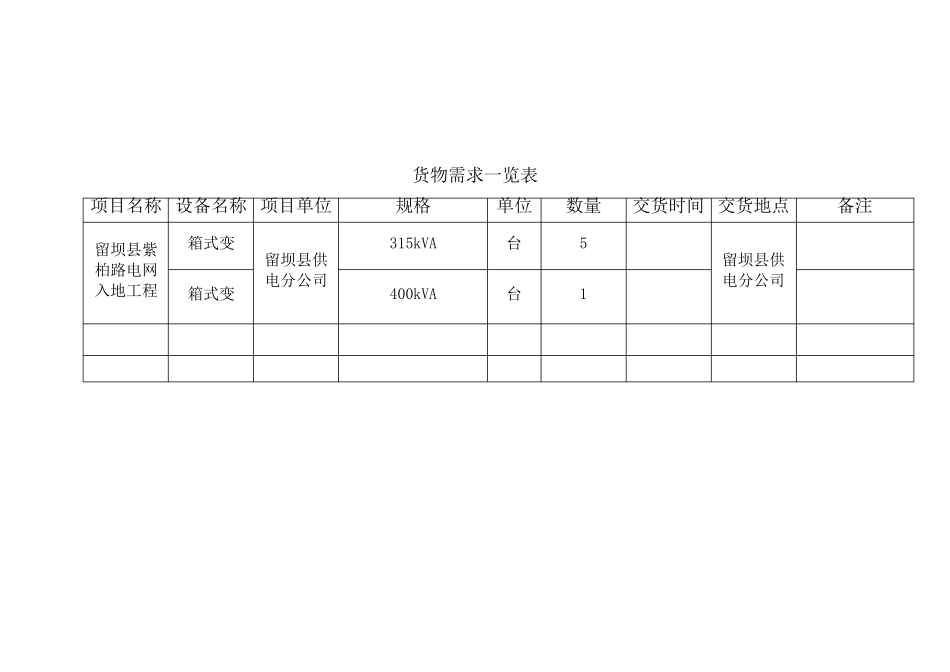

陕西省地方电力集团有限公司 留坝县紫柏路电网入地工程 10kV 户外箱变 招标文件 （技术部分） 2012 年 1 月 货物需求一览表 项目名称 设备名称 项目单位 规格 单位 数量 交货时间 交货地点 备注 留坝县紫柏路电网入地工程 箱式变 留坝县供电分公司 315kVA 台 5 留坝县供电分公司 箱式变 400kVA 台 1 2 1.总则 1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。容量为 315kVA 和 400kVA，详见系统一次图。 1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。 1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。 1.4 供方必须具有权威机关颁发的ISO-9000 系列的认证书或等同的质量保证体系认证证书。 1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。 1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法 律 效 力 。 1.7 本技术规范书中 涉 及有关商 务 方面的内容，如与招标文件中 《 商 务部 分》 有矛 盾 时，以《 商 务 部 分》 为准。 1.8 本技术规范书未尽 事 宜 ，由 需方和供方双方协 商 确定。 2.引用标准(应符合下 列标准的最新版本)： DL/T537 6 ~35kV 箱式变订 货 技术条件 GB311.1~311.6 高压 输 变电设备的绝 缘 配 合，高电压 试验技术 3 GB11022 高压开关设备通用技术条件 GB1985 交流高压隔离开关和接地开关 GB 3906 3~35kV 交流金属封闭开关设备 GB 763 交流高压电器在长期工作时的发热 GB3309 高压开关设备在常温下的机械试验 GB2706 交流高压电器动、热稳定试验方法 GB3804 3~63kV 交流高压负荷开关 GB1094.1~1904.5 电力变压器 GB7251 低压成套开关设备 GB 9466 低压成套开关设备基本试验方法 GB4208 外壳防护等级的分类 DL 404 户内交流高压开关柜订货技术条件 DL 447 电能计量柜 DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件 SD 318 高压开关柜闭锁装置技术条件 SDJ...
