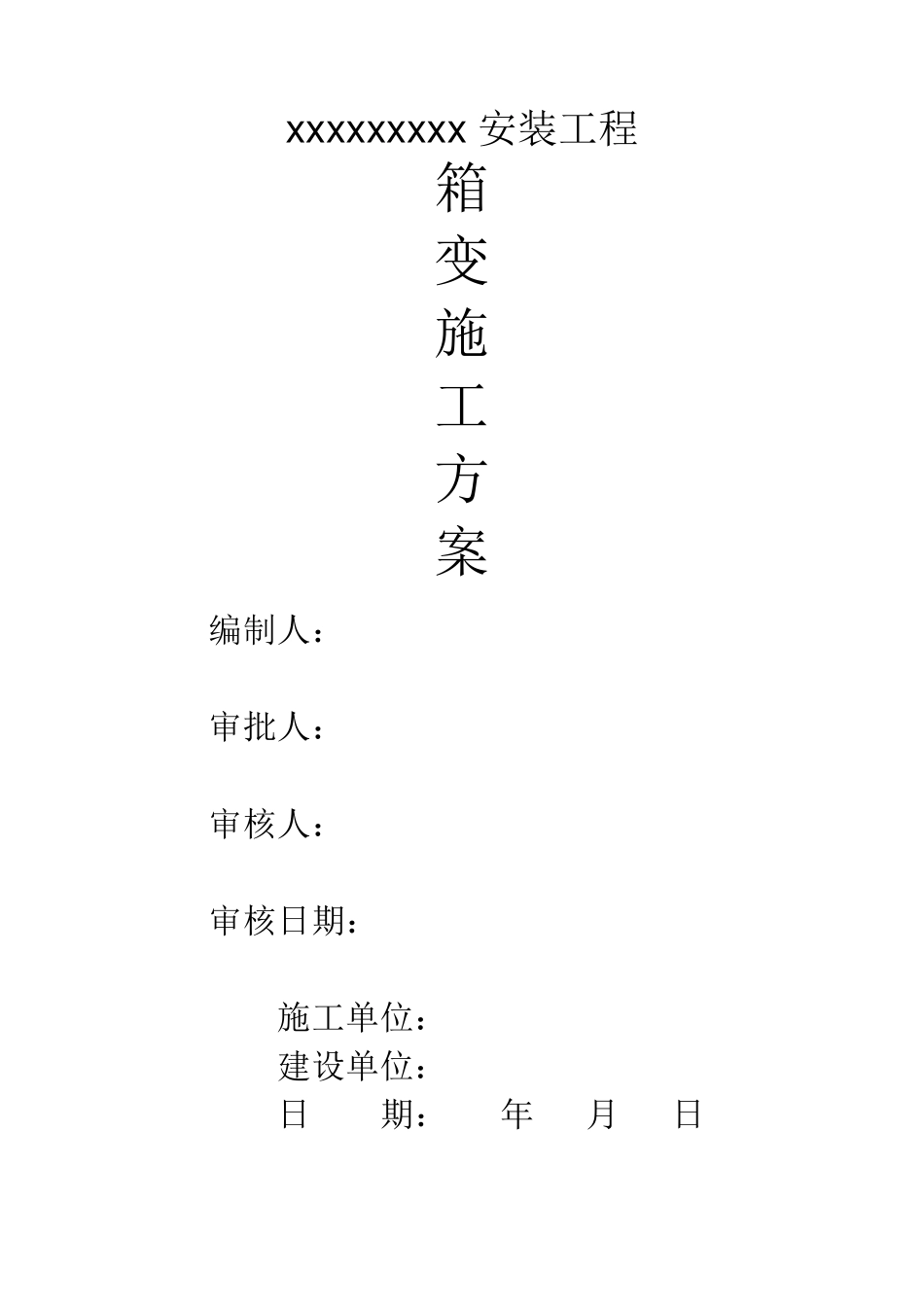

x x x x x x x x x 安装工程 箱 变 施 工 方 案 编制人： 审批人： 审核人： 审核日期： 施工单位： 建设单位： 日 期： 年 月 日 第一节、施工标准、规范 GB50052-2009《供配电系统设计规范》 GB50054-2011《低压配电箱设计规范》 GB50053-94《10KV 及以下变电所设计规范》 JGJ 16-2008《民用建筑电气设计规范》 GB50057-2010《建筑物防雷设计规范》 GB50303-2002《建筑电气工程施工质量验收规范》 GBJ149-90《电气装置安装工程母线装置施工及验收规范》 GB50168-2006《电气装置安装工程接地装置施工及验收规范》 GBJ5017-93《电气装置安装工程盘柜及二次回路接线施工及验收规范》 GB50168-2006《电气装置安装工程电缆线路施工及验收规范》 GB50150-2006《电气装置安装工程电气设备交接试验标准》 JGJ 16-92《民用建筑电气设计规范》 JGJ46-2005《施工现场临时用电安全技术规范》 JGJ33-2001《建筑机械使用安全技术规程》 GB50194-2002《建筑工程施工现场供用电安全规范》 JGJ59-99《建筑施工安全检查标准》 GB50303-2002《建筑电气工程施工质量验收规范》 第二节、箱变施工方案 根据施工设计，结合现场实际，制定科学合理的施工方案，保证工程的正常施工。 一、箱变安装 施工准备 1、熟悉图纸资料,对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。 2、施工机具、材料准备。 3、考虑与主体工程和其他工程的配合问题,确定施工方法。 4、施工技术交底,施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。 5、熟悉有关电力工程的技术规范。 6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。 二、箱变基础施工 根据厂家提供的箱变尺寸 4.2 米*2.2 米*2.34 米，浇筑 200 厚C20 混凝土垫层，二四墙砌筑，内外抹灰，中空，方便箱变的日常维护和修理。 三、接地制作附属设施安装工艺 基础型钢敷设 1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业文件“焊接工艺操作文件”要求，基础型钢敷设须达验收规范（GB50171-2006）第2.0.1条要求，并作防腐处理。 2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。设备基础型钢安装其允许偏...
