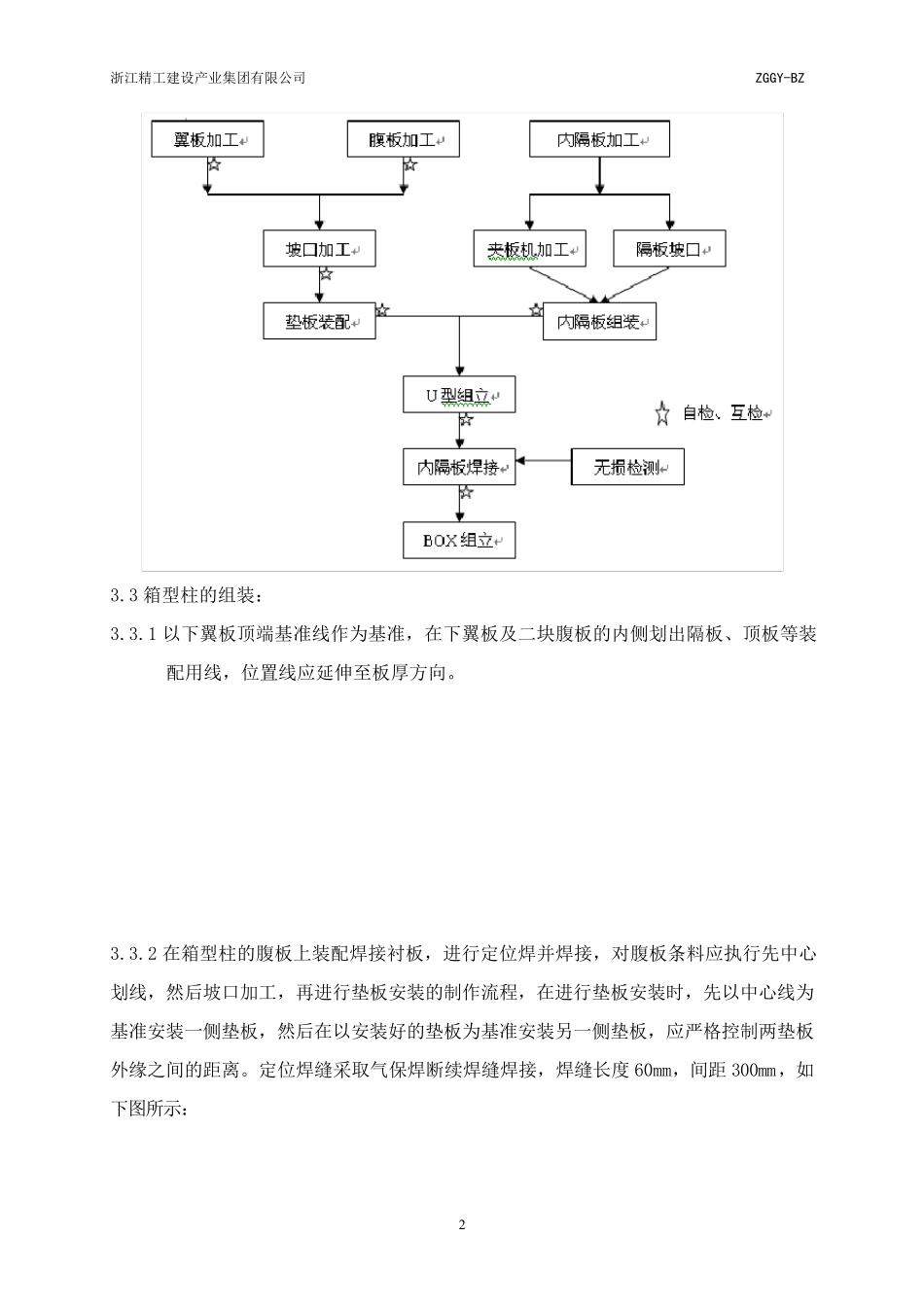

浙 江 精 工 建 设 产 业 集 团 有 限 公 司 ZGGY-BZ 1 箱 型 柱 的 组 装 标 准 （ ZGGY-BZ-003） 1.范 围 ： 本 标 准 适 用 于 箱 型 柱 的 组 装 过 程 ； 适 用 于 以 箱 型 柱 为 主 体 构 件 的 各 类 钢 结构 工 程 。 2.施 工 准 备 ： 2.1 材 料 要 求 ： 2.1.1 对 箱 型 柱 的 翼 板 、 腹 板 采 用 直 条 切 割 机 两 面 同 时 垂 直 下 料 ， 对 不 规 则 件 采 用 数 控切 割 机 进 行 下 料 ， 但 应 注 意 对 首 件 进 行 跟 踪 检 查 ； 切 割 质 量 应 符 合 《 切 割 工 艺 标准 》 相 关 要 求 的 规 定 。 2.1.2 对 箱 型 柱 的 翼 板 、 腹 板 其 长 度 放 50mm， 宽 度 不 放 余 量 ； 在 深 化 的 下 料 图 中 ， 其 尺寸 标 注 按 净 尺 寸 标 注 ， 但 应 在 图 纸 中 做 说 明 ，“ 本 图 中 尺 寸 不 含 任 何 余 量 ”， 准 备车 间 下 料 时 应 按 工 艺 要 求 加 放 余 量 。 2.1.3 当 箱 型 柱 主 体 因 钢 板 长 度 不 够 而 需 对 接 时 ， 其 面 板 的 最小长 度 应 在 600mm 以 上，同 一零件 中 接 头的 数 量 不 超过 2 个； 同 时 ， 在 进 行 套料 时 必须注 意 保证腹 板 与翼板 的 对 接 焊缝错开距离满足500mm 以 上。 2.1.4 用 于 箱 型 柱 组 装 过 程 中 截面 尺 寸 控 制的 角钢 应 由AMADA 流水线进 行 锯切 ， 保证其长 度 尺 寸 。 2.1.5 箱 型 柱 内电渣焊隔板 的 组 装 必须经过 严格检 验， 符 合 《 内隔板 组 装 标 准 》 的 相 关要 求 。 2.1.6 焊接 材 料 选用 二氧化 碳气体 保护焊， 焊丝为 φ1.2mm， 焊丝牌号为ER50-6， 生产厂家为 天津金桥或锦泰公 司 。 2.2 施 工 设 备 及工 具： 2.2.1 箱 型 柱 的 组 装 设 备 为 台湾欧粹纵向 BOX 组 立机 或横向 BOX 组 立机 ，焊接 设 备 为 OTC XC-500 型 气体 保护焊机 。 2.2.2 检 测及标 识工 具分别为 ： 钢 尺 、 角尺 、 卷尺 、 石笔、 记号笔等。 3.组 装 工 艺 及合 格标 准 ...
