箱梁预应力张拉计算书VIP专享VIP免费

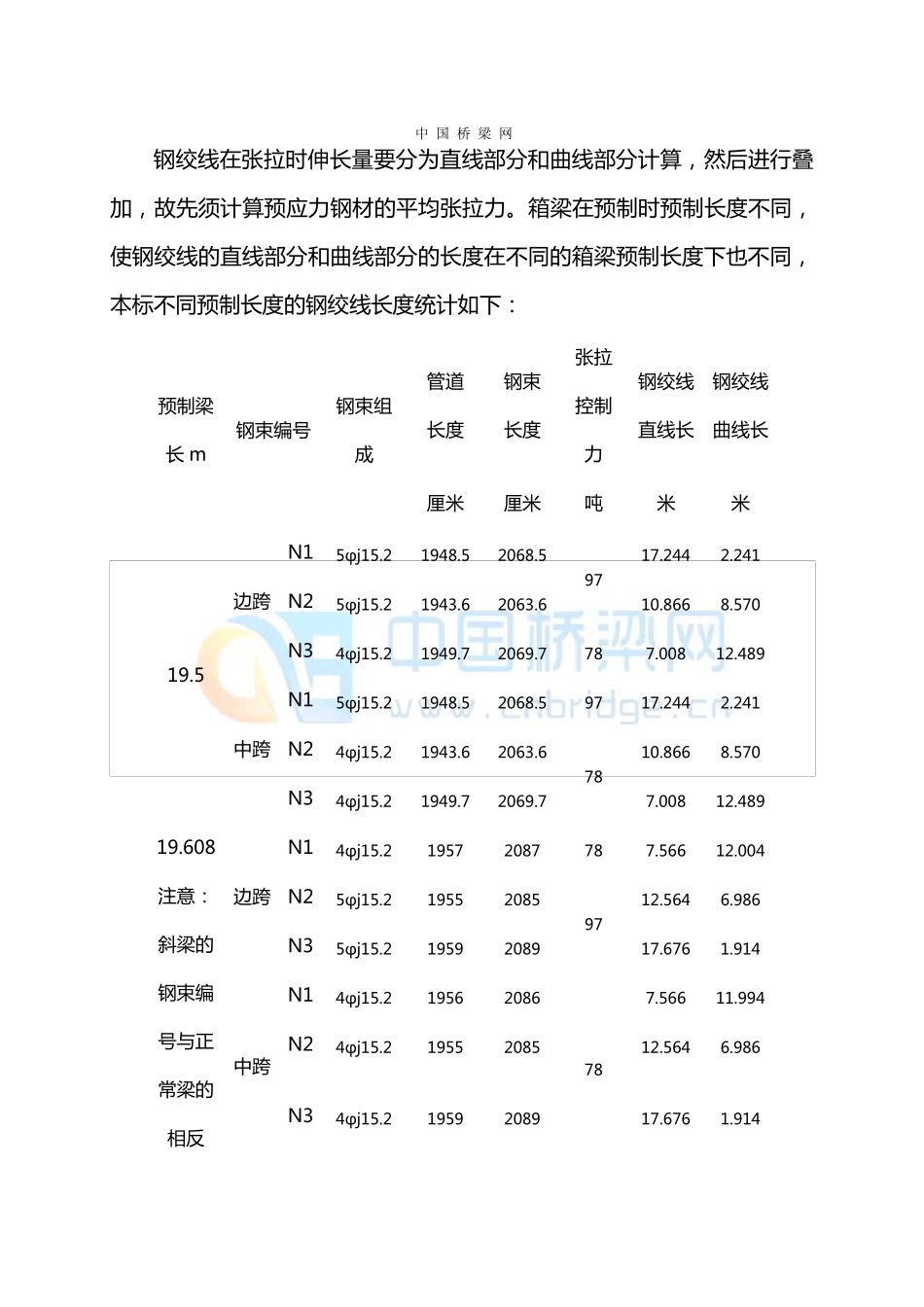

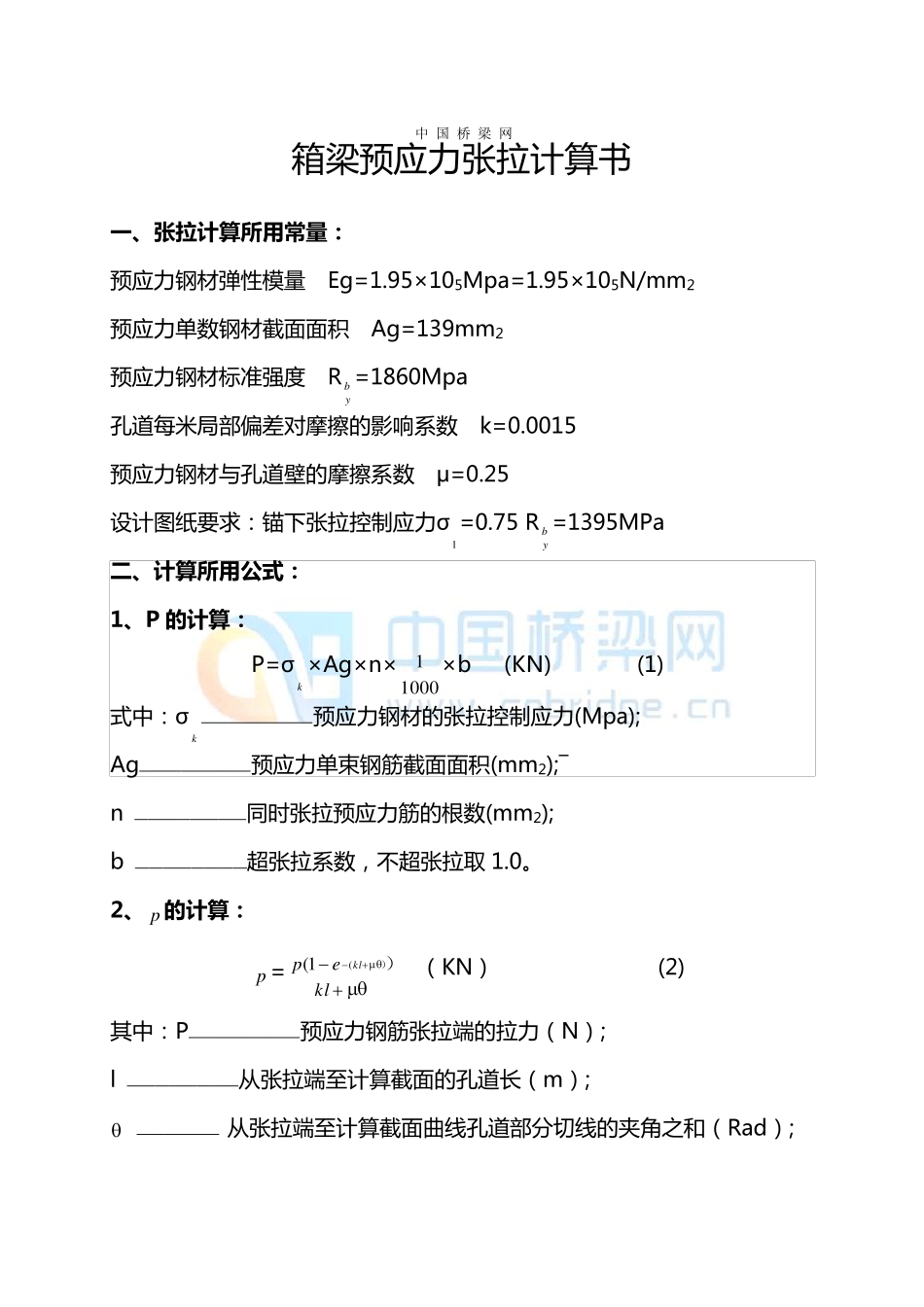

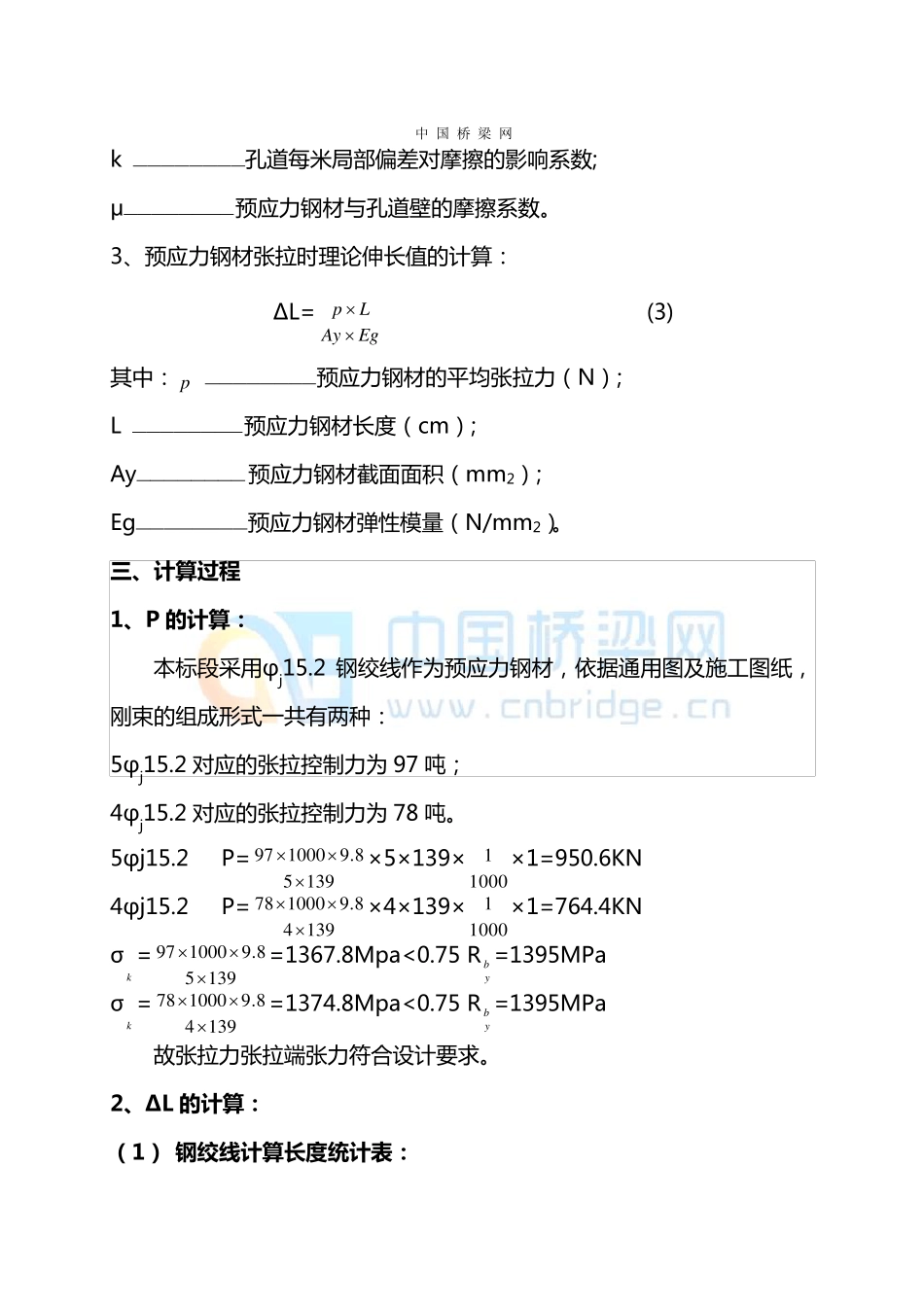

中 国 桥 梁 网 箱 梁 预 应 力 张 拉 计 算 书 一 、张拉计算所用常量： 预 应 力 钢 材 弹 性 模 量 Eg=1.95×105Mpa=1.95×105N/mm2 预 应 力 单 数 钢 材 截 面 面 积 Ag=139mm2 预 应 力 钢 材 标 准 强 度 R by=1860Mpa 孔 道 每 米 局 部 偏 差 对 摩 擦 的 影 响 系 数 k=0.0015 预 应 力 钢 材 与 孔 道 壁 的 摩 擦 系 数 μ=0.25 设 计 图 纸 要 求 ： 锚 下 张 拉 控 制 应 力 σ1=0.75 R by=1395MPa 二、计算所用公式： 1、P 的计算： P=σk×Ag×n×1 0 0 01×b (KN) (1) 式 中 ： σk ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 的 张 拉 控 制 应 力 (Mpa); Ag￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 单 束 钢 筋 截 面 面 积 (mm2);― n ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 同 时 张 拉 预 应 力 筋 的 根 数 (mm2); b ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 超 张 拉 系 数 ， 不 超 张 拉 取 1.0。 2、 p 的计算： p =klepkl））(1( （KN） (2) 其中 ： P￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 筋 张 拉 端的 拉 力 （N）; l ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 从张 拉 端至计 算 截 面 的 孔 道 长（m）;  ￣ ￣ ￣ ￣ ￣ ￣ 从张 拉 端至计 算 截 面 曲线孔 道 部 分切线的 夹角之和（Rad）; 中 国 桥 梁 网 k ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 孔 道 每 米 局 部 偏 差 对 摩 擦 的 影 响 系 数 ; μ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 与 孔 道 壁 的 摩 擦 系 数 。 3、预 应 力 钢 材 张 拉 时 理 论 伸 长 值 的 计 算 ： ΔL=EgAyLp (3) 其 中 ：p ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 的 平 均 张 拉 力 （ N） ; L ￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 长 度 （ cm） ; Ay￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 截 面 面 积 （ mm2） ; Eg￣ ￣ ￣ ￣ ￣ ￣ ￣ ￣ 预 应 力 钢 材 弹 性 模 量 （ N/mm2）。 三 、计 算 过 程 1、P 的 计 算 ： 本 标 段 采 用 φj1...
