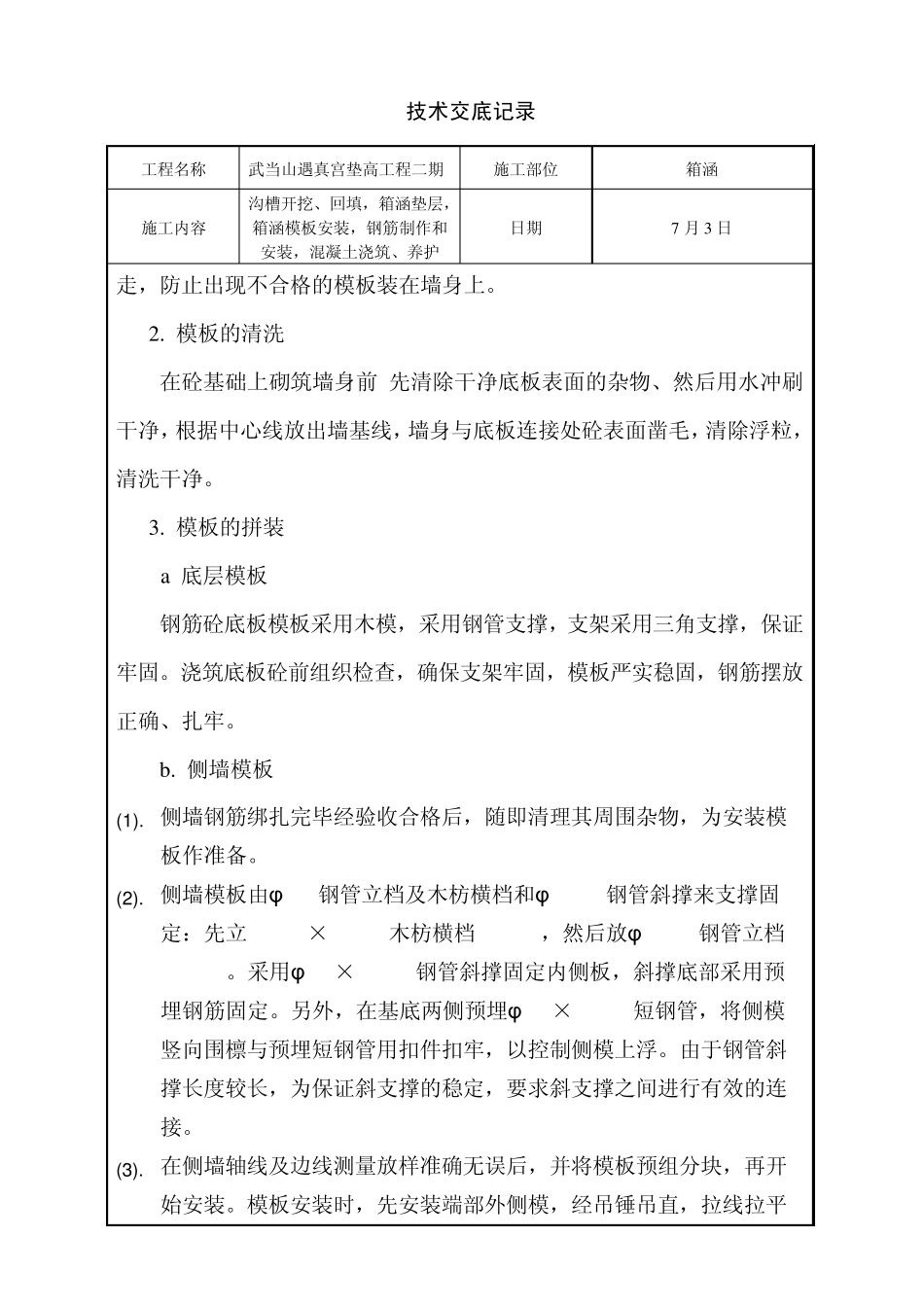

技术交底记录 工程名称 武当山遇真宫垫高工程二期 施工部位 箱涵 施工内容 沟槽开挖、回填，箱涵垫层，箱涵模板安装，钢筋制作和安装，混凝土浇筑、养护 日期 7 月3 日 交底内容： 一．箱涵结构特征： 1、1#箱涵尺寸为6.2m×5.7m,墙身混凝土厚度均为85cm，采用C30混凝土。箱涵垫层从下往上依次为11.5m宽的土工格栅，7m宽、30cm厚粗砂碎石垫层，6.4m宽、10cm厚C10素砼垫层。箱涵设有3个检查井和1个排水管。 2#箱涵尺寸为3.5m×3.5m, 墙身混凝土厚度均为50cm，采用C30混凝土。箱涵垫层从下往上依次为7.5m宽的土工格栅，4.3m宽、30cm厚粗砂碎石垫层，3.7m宽、10cm厚C10素砼垫层。箱涵设有2个检查井和1个排水管。 3#箱涵尺寸为2.5m×1.7m，墙身混凝土厚度均为30cm，采用C30混凝土。箱涵垫层从下往上依次为2.3m宽、30cm厚粗砂碎石垫层，1.9m宽、10cm厚C10素砼垫层。 2、箱涵沿长度方向每10m设置沉降缝，缝宽2cm，中间填2cm厚沥青杉板。 3、土工格栅采用PET25B型聚酯加筋网格，网孔尺寸60mm×60mm，性能要求：2%受力伸长率的抗折强度不小于10KN/m，5%受力伸长率时的抗折强度不小于18 KN/m，屈服伸长率不大于10%。 4、地基沙砾石层以上的淤泥等不良土层应该清除，用碎石土回填并碾压密实，压实度应不小于98%，压实后地基承载力特征值应不小于技术交底记录 工程名称 武当山遇真宫垫高工程二期 施工部位 箱涵 施工内容 沟槽开挖、回填，箱涵垫层，箱涵模板安装，钢筋制作和安装，混凝土浇筑、养护 日期 7 月3 日 280Kpa。 二 箱涵施工工艺 施工测量→基础开挖→垫层施工→底板施工→墙身、顶板施工→养护→土方回填 1、箱涵垫层 箱涵施工前，必须对沟槽的槽底高程进行一次全面检查，对不符合要求的进行整修，然后根据设计图纸，定出箱涵中心线，铺筑30cm砂石垫层，砂石垫层铺筑好后，立即进行混凝土垫层的施工。 2、混凝土浇筑 砼采用商品混凝土，混凝土搅拌车运送至现场，通过混凝土泵车送至工作断面，采用插入式振动棒及平板式振动器振捣，做到不漏振，不超振，砼振捣到密实为止。 箱涵按沉降缝自然分段，每一段一次性浇筑，砼浇筑连续作业，其间歇时间不超过2小时。 3、箱涵现浇 （1）模板施工 1 ．模板的检查 进行墙身装模前，要对模板进行检查，检查的内容包括模板的平整度、模板与模板之间的连接、模板是否有变形，模板的背楞是否与面板连接良好。检查结果要求统计，并将不合格的模板挑选出来，作出记号...
