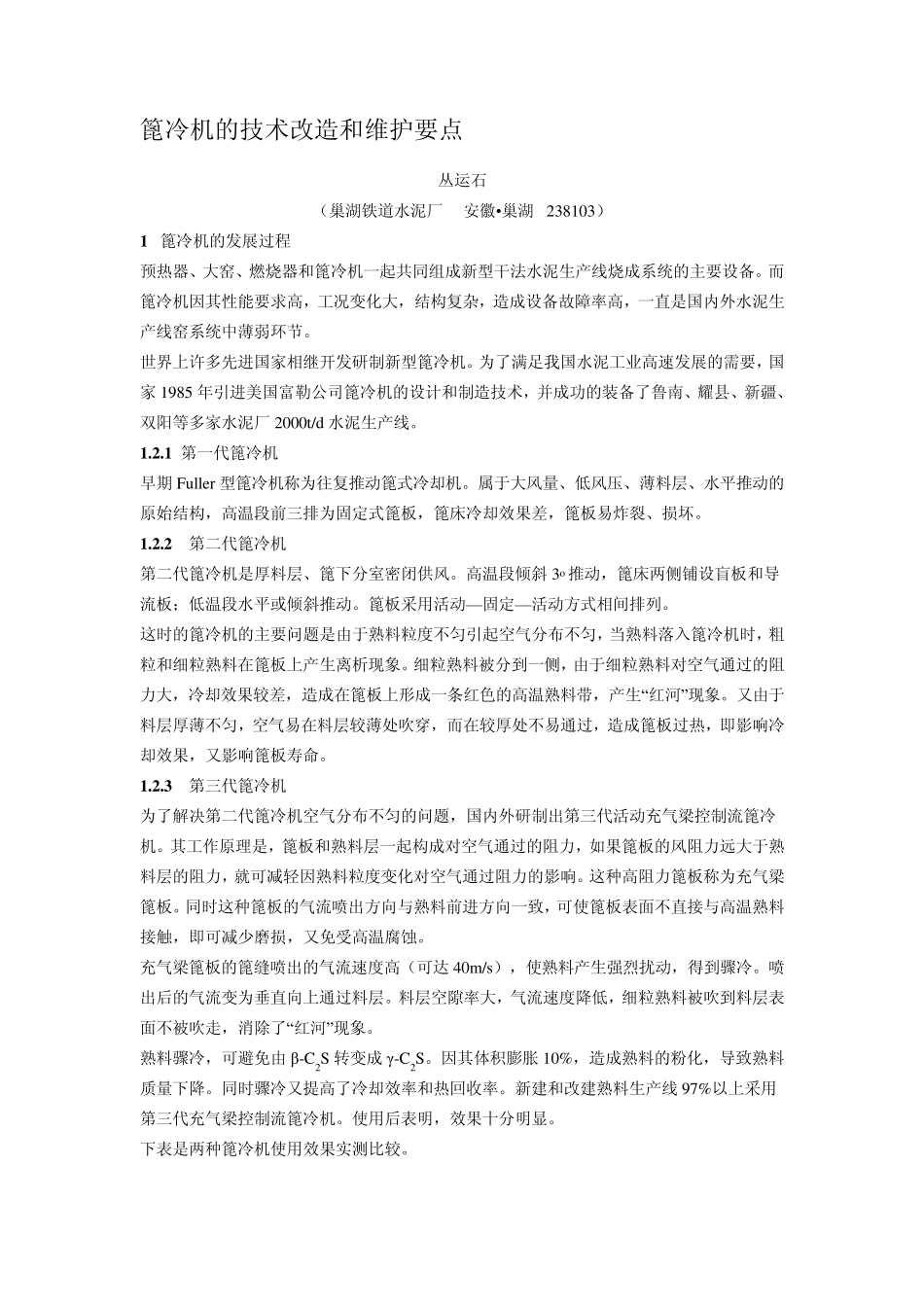

篦冷机的技术改造和维护要点 丛运石 （巢湖铁道水泥厂 安徽•巢湖 238103） 1 篦冷机的发展过程 预热器、大窑、燃烧器和篦冷机一起共同组成新型干法水泥生产线烧成系统的主要设备。而篦冷机因其性能要求高，工况变化大，结构复杂，造成设备故障率高，一直是国内外水泥生产线窑系统中薄弱环节。 世界上许多先进国家相继开发研制新型篦冷机。为了满足我国水泥工业高速发展的需要，国家 1985 年引进美国富勒公司篦冷机的设计和制造技术，并成功的装备了鲁南、耀县、新疆、双阳等多家水泥厂2000t/d 水泥生产线。 1 .2 .1 第一代篦冷机 早期 Fu ller 型篦冷机称为往复推动篦式冷却机。属于大风量、低风压、薄料层、水平推动的原始结构，高温段前三排为固定式篦板，篦床冷却效果差，篦板易炸裂、损坏。 1 .2 .2 第二代篦冷机 第二代篦冷机是厚料层、篦下分室密闭供风。高温段倾斜 3o 推动，篦床两侧铺设盲板和导流板；低温段水平或倾斜推动。篦板采用活动—固定—活动方式相间排列。 这时的篦冷机的主要问题是由于熟料粒度不匀引起空气分布不匀，当熟料落入篦冷机时，粗粒和细粒熟料在篦板上产生离析现象。细粒熟料被分到一侧，由于细粒熟料对空气通过的阻力大，冷却效果较差，造成在篦板上形成一条红色的高温熟料带，产生“红河”现象。又由于料层厚薄不匀，空气易在料层较薄处吹穿，而在较厚处不易通过，造成篦板过热，即影响冷却效果，又影响篦板寿命。 1 .2 .3 第三代篦冷机 为了解决第二代篦冷机空气分布不匀的问题，国内外研制出第三代活动充气梁控制流篦冷机。其工作原理是，篦板和熟料层一起构成对空气通过的阻力，如果篦板的风阻力远大于熟料层的阻力，就可减轻因熟料粒度变化对空气通过阻力的影响。这种高阻力篦板称为充气梁篦板。同时这种篦板的气流喷出方向与熟料前进方向一致，可使篦板表面不直接与高温熟料接触，即可减少磨损，又免受高温腐蚀。 充气梁篦板的篦缝喷出的气流速度高（可达 40m/s），使熟料产生强烈扰动，得到骤冷。喷出后的气流变为垂直向上通过料层。料层空隙率大，气流速度降低，细粒熟料被吹到料层表面不被吹走，消除了“红河”现象。 熟料骤冷，可避免由 β-C2S 转变成 γ-C2S。因其体积膨胀 10%，造成熟料的粉化，导致熟料质量下降。同时骤冷又提高了冷却效率和热回收率。新建和改建熟料生产线 97%以上采用第三代充气梁控制流篦冷机。使用后表明，效果十分明显。 下表是两种...
