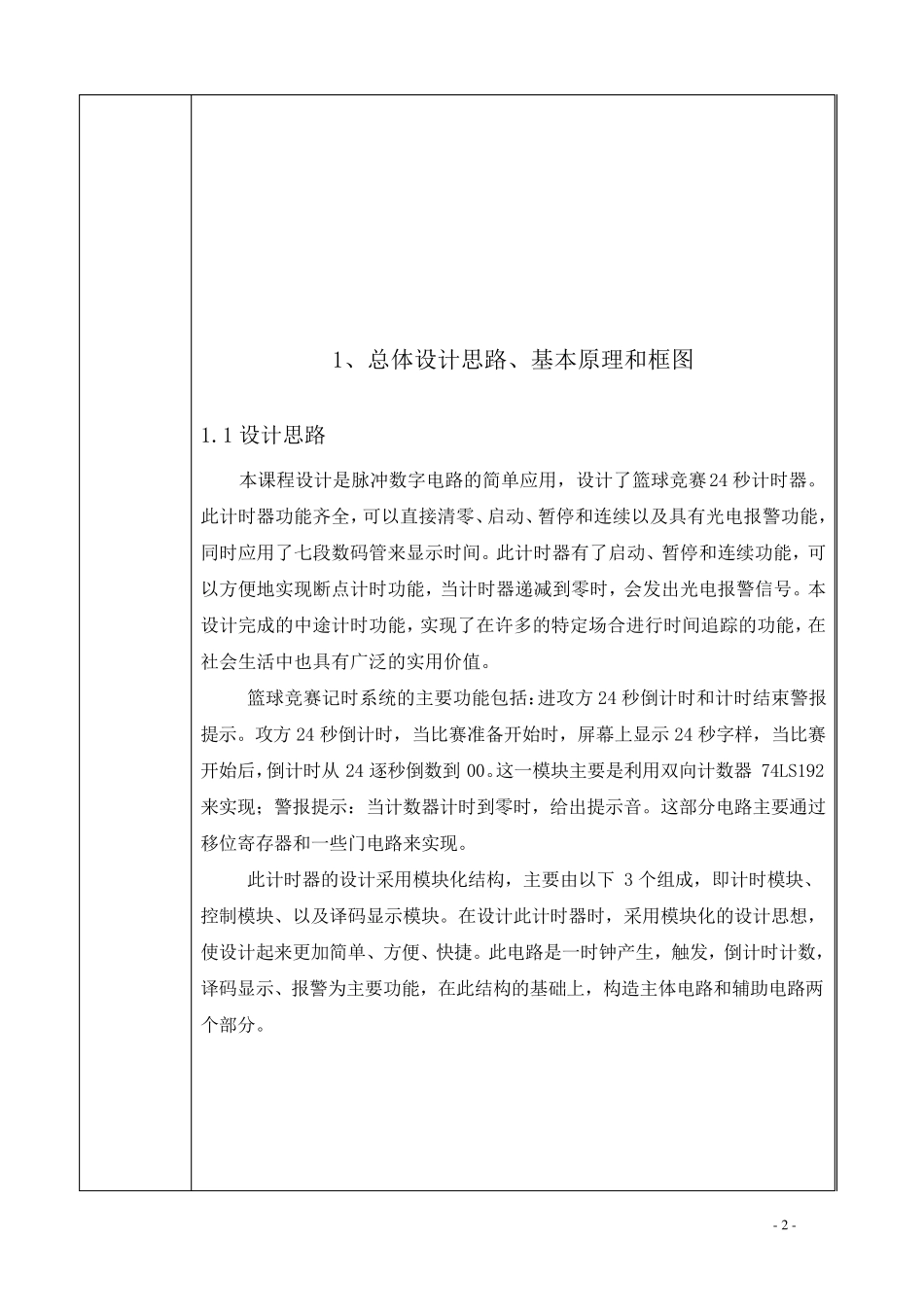

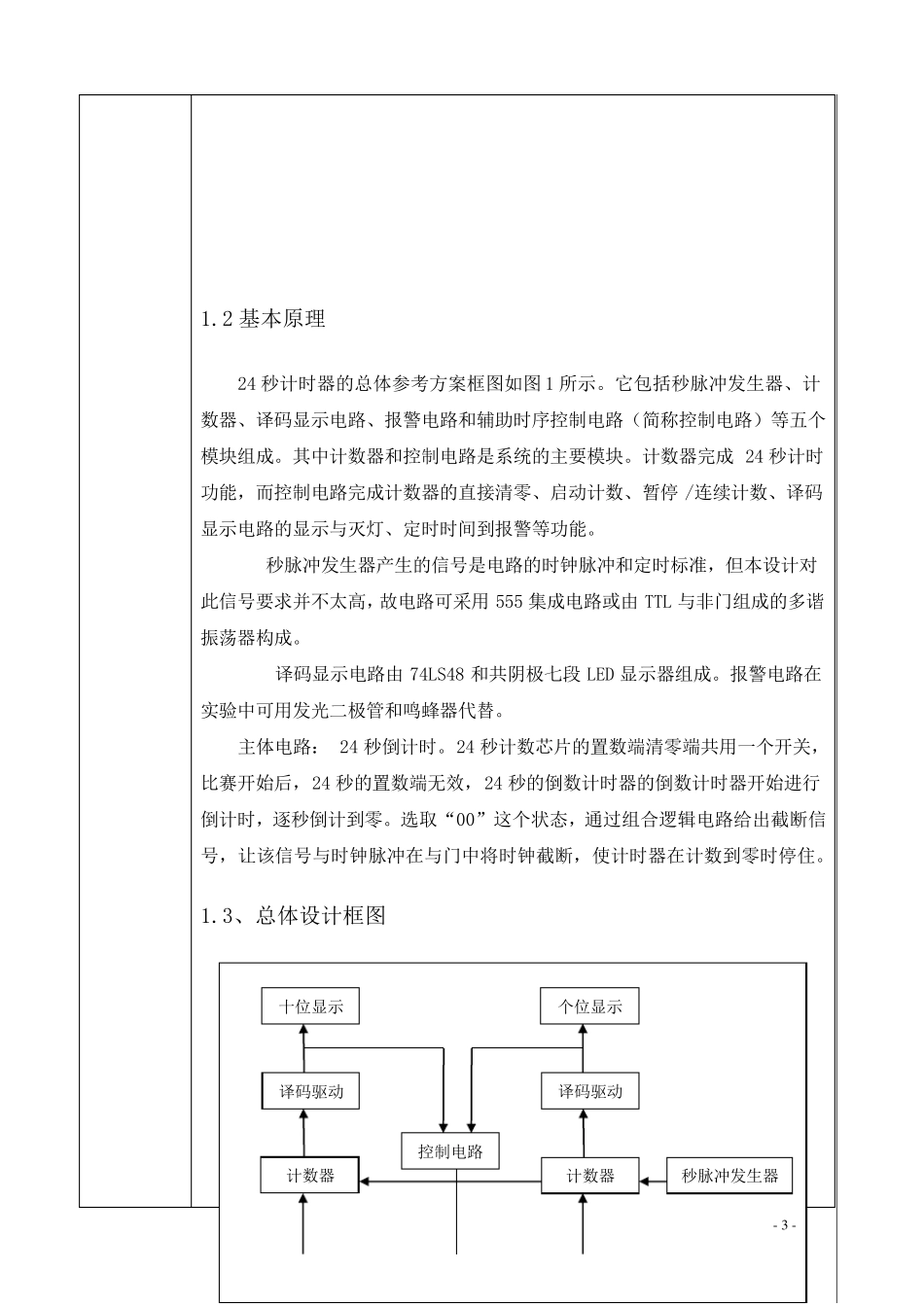

设计过程 目 录 前言 错误!未定义书签。 1、总体设计思路、基本原理和框图 - 2 - 1.1 设计思路 - 2 - 1.2 基本原理 - 3 - 1.3、总体设计框图 - 3 - 2、 单元电路设计（各单元电路图） - 4 - 2、1 各芯片的用法和功能 - 4 - 2.1.1 74LS48 - 5 - 2.1.2 555 定时器 - 6 - 2.1.3 74LS192 - 4 - 2.2 单元模块 - 7 - 2.2.1 信号发生部分 - 7 - 2.2.2 倒计时部分 - 7 - 2.2.3 停止控制电路 - 8 - 2.2.4 警报提示装置 - 9 - 3.总设计（总电路图） - 10 - 4、安装、调试步骤 - 12 - 5、故障分析与电路改进 - 12 - 5.1 故障分析和解决 - 13 - 5.2 电路改进 - 13 - 6、总结 - 13 - 7、心得体会 - 14 - 8、元件清单 - 14 - 9、附图 - 15 - 10、参考文献 - 17 - - 2 - 1、总体设计思路、基本原理和框图 1.1 设计思路 本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛24 秒计时器。此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有光电报警功能，同时应用了七段数码管来显示时间。此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出光电报警信号。本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的实用价值。 篮球竞赛记时系统的主要功能包括：进攻方 24 秒倒计时和计时结束警报提示。攻方 24 秒倒计时，当比赛准备开始时，屏幕上显示 24 秒字样，当比赛开始后，倒计时从24 逐秒倒数到 00。这一模块主要是利用双向计数器 74LS192来实现；警报提示：当计数器计时到零时，给出提示音。这部分电路主要通过移位寄存器和一些门电路来实现。 此计时器的设计采用模块化结构，主要由以下3 个组成，即 计时模块、控 制 模块、以及译 码显示模块。在设计此计时器时，采用模块化的设计思想 ，使 设计起 来更 加 简单、方便、快 捷 。此电路是一时钟 产 生，触 发，倒计时计数，译 码显示、报警为 主要功能，在此结构的基础 上，构造 主体电路和辅 助 电路两个部分。 - 3 - 1.2 基 本 原 理 24 秒 计 时 器 的 总 体 参 考 方 案 框 图 如 图 1 所 示 。 它 包 括 秒 脉 冲 发 生 器 、 计数 器 、 译 码 显 示 电 路 、 报 警 电 路 和 辅 助...
