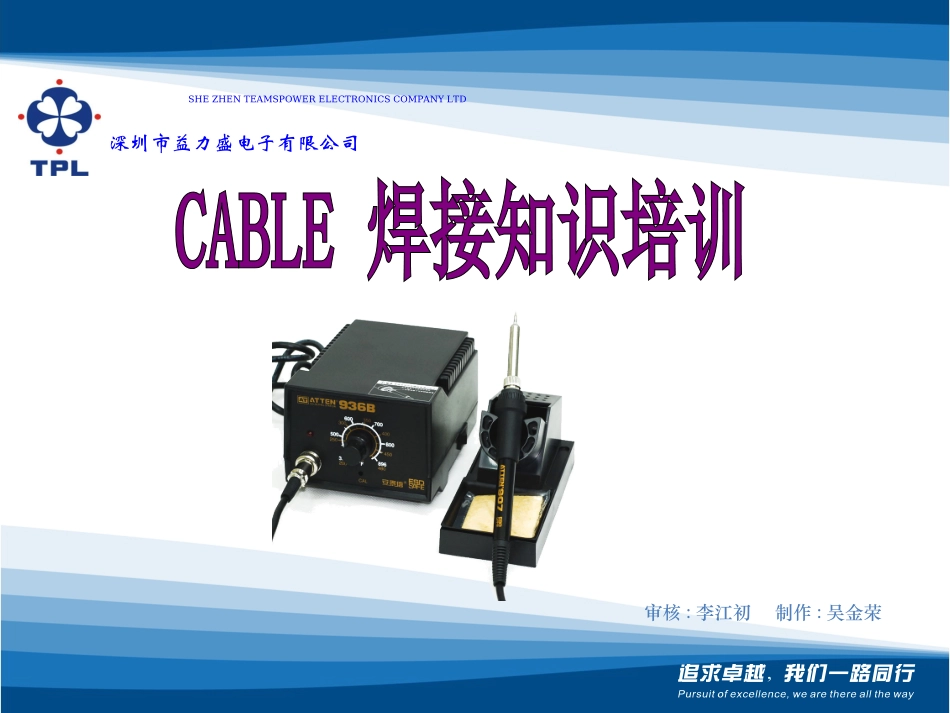

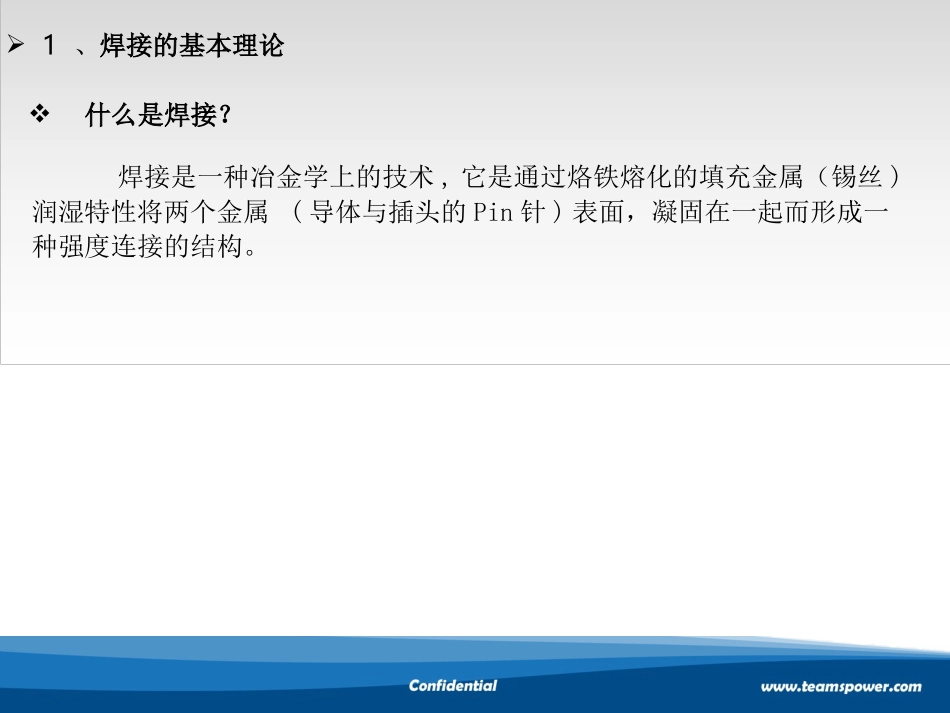

深圳市益力盛电子有限公司SHEZHENTEAMSPOWERELECTRONICSCOMPANYLTD审核:李江初制作:吴金荣21、焊接的基本理论2、焊料基本常识3、焊接常用工具4、焊接的操作方法5、焊锡点工艺标准6、焊点外观不良7、烙铁、烙铁头保养常识8、安全注意事项目录温馨提示:演讲时请大家手机设为静音,认真倾听!1、焊接的基本理论焊接是一种冶金学上的技术,它是通过烙铁熔化的填充金属（锡丝)润湿特性将两个金属(导体与插头的Pin针)表面，凝固在一起而形成一种强度连接的结构。什么是焊接？42、焊料基本常识焊接材料材料有：锡丝、锡膏；锡丝规格：OD：0.3~1.6mm,锡膏规格：高温锡膏和低温锡膏，锡丝焊接条件：项次合金成分熔点(℃)湿润与扩散率(%)1Sn63-Pb371831002Sn60-Pb40183-1901003Sn55-Pb45183-203904Sn50-Pb50183-21685项次合金成分熔点(℃)湿润与扩散率(%)1高温含银锡膏320952高温（普通）锡膏270-350903低温锡膏180-260100锡膏焊接条件：湿润是发生在固体表面和液体间的一种物理现象。如果液体能在固体表面漫流开，说明这种液体能湿润该固体表面；焊锡角越小说明湿润性越好，焊接质量越好；Sn:锡Pb:铅53、焊接常用工具烙铁规格1.普通烙铁.2.恒温烙铁.3.自动送锡烙铁.普通型烙铁恒温烙铁自动送锡烙铁6圆锥形凿形ÀÓÌúÍ·¹æ¸ñ¼°ÐͺÅ烙铁头规格及型号针对产品焊接特性,选用合适的烙铁头进行焊接,可使焊接品质提高.7①③④⑤⑥②恒温烙铁介绍恒温烙铁:由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而使磁芯触点断开，这时便停止向电烙铁供电；当温度低于强磁体传感器的居里点时，强磁体便恢复磁性，并吸动磁芯开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电。如此循环往复，便达到了控制温度的目的。恒温式电烙铁的种类较多，烙铁芯一般采用PTC元件。此类型的烙铁头不仅能恒温，而且可以防静电、防感应电，能直接焊CMOS器件。高档的恒温式电烙铁，其附加的控制装置上带有烙铁头温度的数字显示（简称数显）装置，显示温度最高达400℃。烙铁头带有温度传感器，在控制器上可由人工改变焊接时的温度。若改变恒温点，烙铁头很快就可达到新的设置温度。无绳式电烙铁是一种新型恒温式焊接工具，由无绳式电烙铁单元和红外线恒温焊台单元两部分组成，可实现220V电源电能转换为热能的无线传输。烙铁单元组件中有温度高低调节旋钮，由160~400℃连续可调，并有温度高低档格指示。另外，还设计了自动恒温电子电路，可根据用户设置的使用温度自动恒温，误差范围为3℃。1.烙铁调控系统2.烙铁温度调节器3.烙铁手柄4.烙铁头5.高温海棉6.烙铁放置挂架8焊锡准备工作烙铁头温度测量正确使用方法1.把感温线沾到滑动支柱上B；红色是联接红色端子,绿色是连接绿色端子。2.找开开关A，将烙铁头放在测定点E上测定2~3秒读取数值。3.测定点处是用特制的非金属合金做成反复测定使用后会。磨损影响测量结果；使用50次左右，最好用新的感温线进行更换。4.在接线处用棉棒蘸酒精擦除松香再进行测试，保证温度准确。94、焊接操作方法手拿烙铁焊接手法自动送锡烙铁焊接手法右手拿住DC头,左手拿住线材,把芯线铜丝放在DC头PIN位上,脚踏开关把锡丝送出(锡丝要在烙铁头下方),同时用手把芯线和DC头碰上烙铁头焊锡,锡丝溶化后要等待1~2S(实际等待时间要看锡点大小定义),等锡点固化后才可松手.焊锡丝握法：焊锡丝尖部30~50mm处，用大拇指和食指轻握后，用中指移动，自由提供锡线；10焊锡技术■焊锡的正确姿势25cm以上正确的姿势危险的姿势危险！请注意坐姿！111.焊接准备焊接前的准备工作主要是对烙铁头的预处理,应在烙铁架的小盒内准备好松香和清洁块(用水浸湿),烙铁接通电源后片刻,待烙铁头部大约达到松香的熔解温度(约150℃)时,将烙铁插入松香,使其表面涂敷上一层松香,在实际操作中,因不知何时达到松香的熔解温度,可在接通电源后,用烙铁头接解松香,待松香熔解但又未气化前,即可脱离松香与锡丝接触,使烙铁头部(大约:3~5mm)表面均匀地覆盖一层光亮的锡层,即完成烙...
