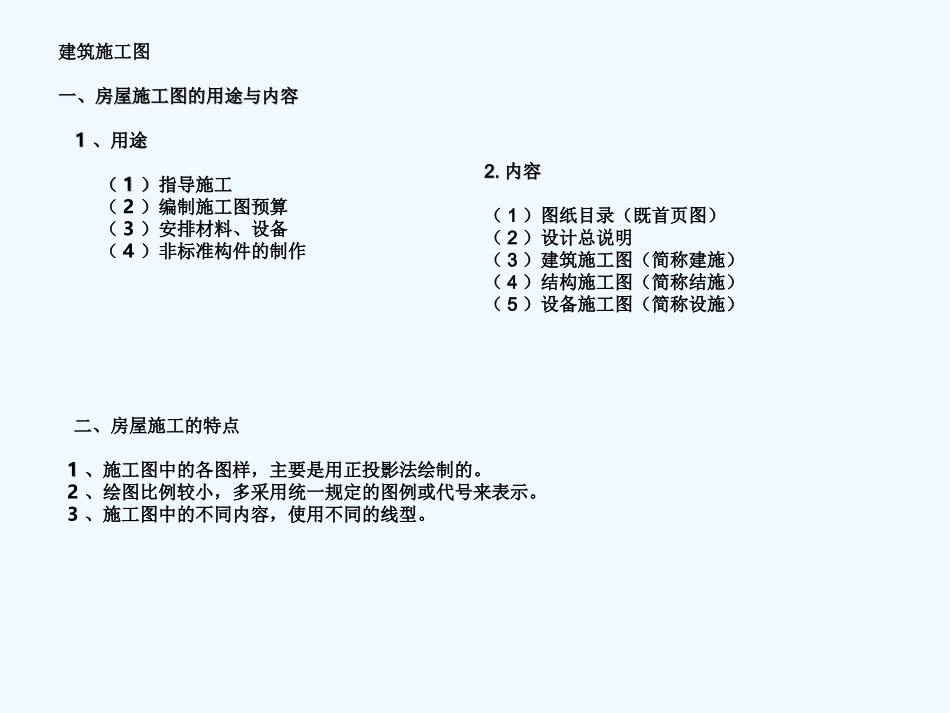

CAD识图与建模建筑施工图一、房屋施工图的用途与内容一、房屋施工图的用途与内容11、用途、用途（（11））指导施工（2）编制施工图预算（3）安排材料、设备（4）非标准构件的制作二、房屋施工的特点11、、施工图中的各图样，主要是用正投影法绘制的。2、绘图比例较小，多采用统一规定的图例或代号来表示。3、施工图中的不同内容，使用不同的线型。2.2.内容内容（1）图纸目录（既首页图）（2）设计总说明（3）建筑施工图（简称建施）（4）结构施工图（简称结施）（5）设备施工图（简称设施）三、阅读房屋施工图的方法1、先看图纸目录——了解图纸类别和张数。2、按目录顺序通读一遍——对房屋有一概略了解。3、按专业逐张进行阅读。阅读时：先整体后局部先文字说明后图样先图形后尺寸四、施工图中常用的符号（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖向定位轴线。定位轴线之间的距离，应符合模数数列的规定。1、定位轴线：平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z不得使用，避免同1、0、2混要淆。B1BAC12312240120120120细实线直径8mm或10mm4编号3、定位轴线的各种注法1335、6……3319用于2个轴线用于3个或3个以上轴线用于3个以上连续编号的轴线通用详图2、附加定位轴线：用于次要承重构件处。23表示C号轴线之后附加的第1条轴线。1c表示3号轴线之后附加的第2条轴线。（二）尺寸、标高1、尺寸单位；（1）米（m）：用于标高及总平面图。（2）毫米（mm)：除标高及总平面图外。2、标高定义：是标注建筑物某一部位高度的一种尺寸形式。（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。（2）相对标高：凡标高的基准面是根据工程需要而自行选定的。一般把房屋底层室内主要地面定为相对标高的零点。3、标高符号：用于个体建筑标高用于总平面图标高4、标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。基准面以上基准面处基准面以下+0.0003.0003.000（三）索引符号与详图符号1、索引符号表示：细实线直径为10mm详图编号45412488J1形式：详图编号详图编号详图绘制在本张图纸上详图所在图纸编号详图所在标准图集页数标准图集编号4543剖切位置线剖视方向线表示从右向左看表示从上向下或从后向前局部剖切详图索引符号：2、详图符号粗实线直径为14mm45详图编号详图编号被索引详图所在图纸编号常用建筑材料图例（四）建筑材料图例补充：多孔材料金属材料焦渣、矿渣石膏板塑料表示：形式：4五、建筑施工图建筑施工图是表示房屋的总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样。包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。(一)、总平面图：总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是采用各种图例作示意性表达。1046.1546.6018.5024.5016.5011.30总平面图1：500常用图例新建建筑物原有建筑物拟建建筑物拆除建筑物（二）建筑平面图1、平面图的产生：假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后，对剖切平面以下部分所做出的水平投影图，称为建筑平面图，简称平面图。2、平面图的名称：底层平面图标准层平面图顶层平面图屋顶平面图3、平面图的图示内容与图示方法：图示内容图示内容：表现房屋的平面状况和平面布置，包括房间的分割，楼梯和走道的布置，墙柱构件的布局及轴线编号，门窗位置，平面尺寸，卫生设施的布置等。移开保留投影图示方法：1）比例2）图线3）轴线编号4）图例5）尺寸标注常用图例1、门代号M如：M1M2M3单扇弹簧门单扇平开门双扇平开门双扇弹簧门推拉门推拉门推拉门1)2)3)4)5)6)7)8)9)10)3、楼梯间底层中间层4、墙上预留洞5、墙上预留槽2、窗代号C如：C1C2C3bxh下皮标高bxhxt下皮标高顶层高窗推拉窗平...
