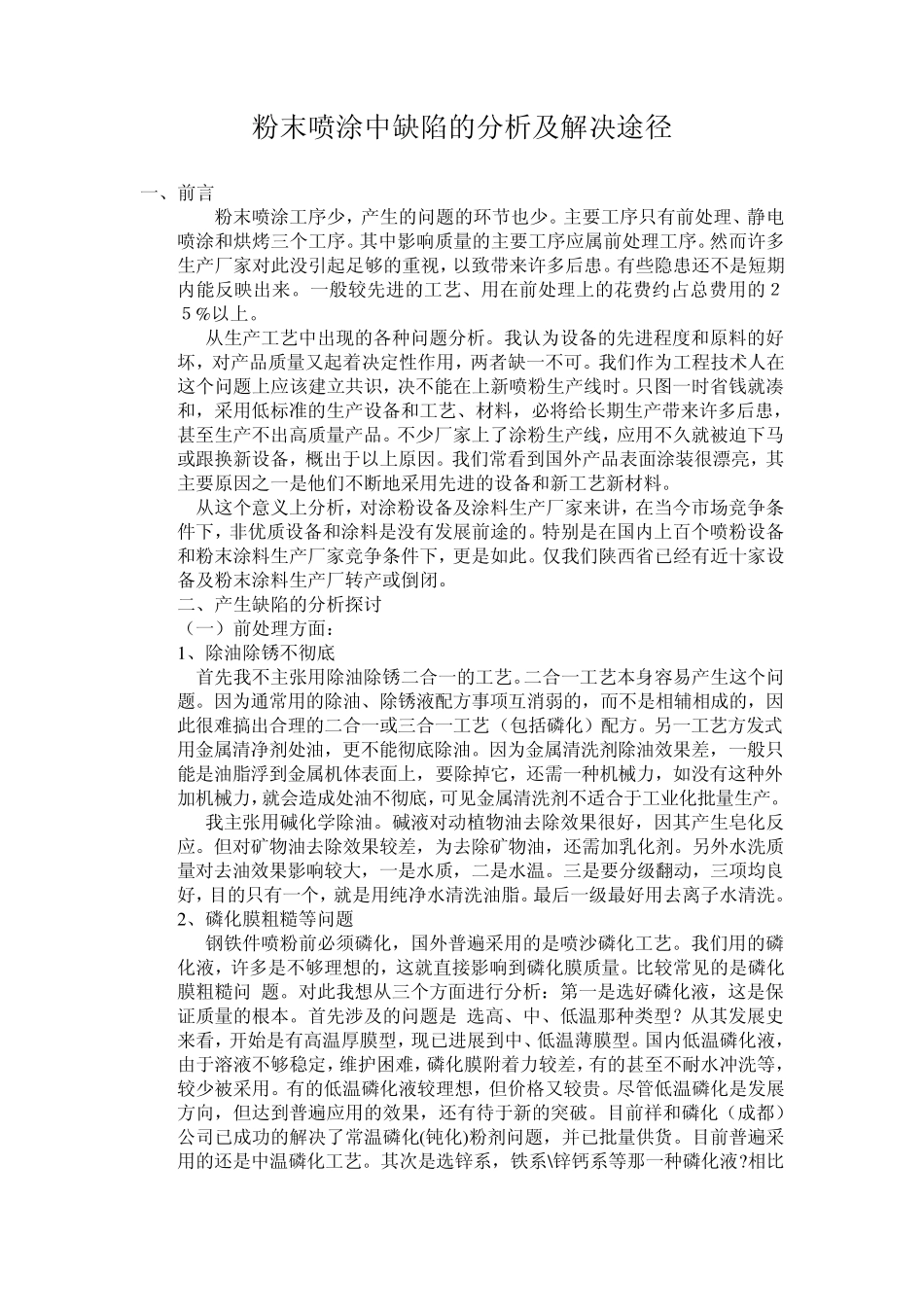

粉末喷涂中缺陷的分析及解决途径 一、前言 粉末喷涂工序少，产生的问题的环节也少。主要工序只有前处理、静电喷涂和烘烤三个工序。其中影响质量的主要工序应属前处理工序。然而许多生产厂家对此没引起足够的重视，以致带来许多后患。有些隐患还不是短期内能反映出来。一般较先进的工艺、用在前处理上的花费约占总费用的２５%以上。 从生产工艺中出现的各种问题分析。我认为设备的先进程度和原料的好坏，对产品质量又起着决定性作用，两者缺一不可。我们作为工程技术人在这个问题上应该建立共识，决不能在上新喷粉生产线时。只图一时省钱就凑和，采用低标准的生产设备和工艺、材料，必将给长期生产带来许多后患，甚至生产不出高质量产品。不少厂家上了涂粉生产线，应用不久就被迫下马或跟换新设备，概出于以上原因。我们常看到国外产品表面涂装很漂亮，其主要原因之一是他们不断地采用先进的设备和新工艺新材料。 从这个意义上分析，对涂粉设备及涂料生产厂家来讲，在当今市场竞争条件下，非优质设备和涂料是没有发展前途的。特别是在国内上百个喷粉设备和粉末涂料生产厂家竞争条件下，更是如此。仅我们陕西省已经有近十家设备及粉末涂料生产厂转产或倒闭。 二、产生缺陷的分析探讨 （一）前处理方面： 1、除油除锈不彻底 首先我不主张用除油除锈二合一的工艺。二合一工艺本身容易产生这个问题。因为通常用的除油、除锈液配方事项互消弱的，而不是相辅相成的，因此很难搞出合理的二合一或三合一工艺（包括磷化）配方。另一工艺方发式用金属清净剂处油，更不能彻底除油。因为金属清洗剂除油效果差，一般只能是油脂浮到金属机体表面上，要除掉它，还需一种机械力，如没有这种外加机械力，就会造成处油不彻底，可见金属清洗剂不适合于工业化批量生产。 我主张用碱化学除油。碱液对动植物油去除效果很好，因其产生皂化反应。但对矿物油去除效果较差，为去除矿物油，还需加乳化剂。另外水洗质量对去油效果影响较大，一是水质，二是水温。三是要分级翻动，三项均良好，目的只有一个，就是用纯净水清洗油脂。最后一级最好用去离子水清洗。 2、磷化膜粗糙等问题 钢铁件喷粉前必须磷化，国外普遍采用的是喷沙磷化工艺。我们用的磷化液，许多是不够理想的，这就直接影响到磷化膜质量。比较常见的是磷化膜粗糙问 题。对此我想从三个方面进行分析：第一是选好磷化液，这是保证质量的根本。首先涉及的问题是 选高、中、低温那种类型？从其发展史来看...
