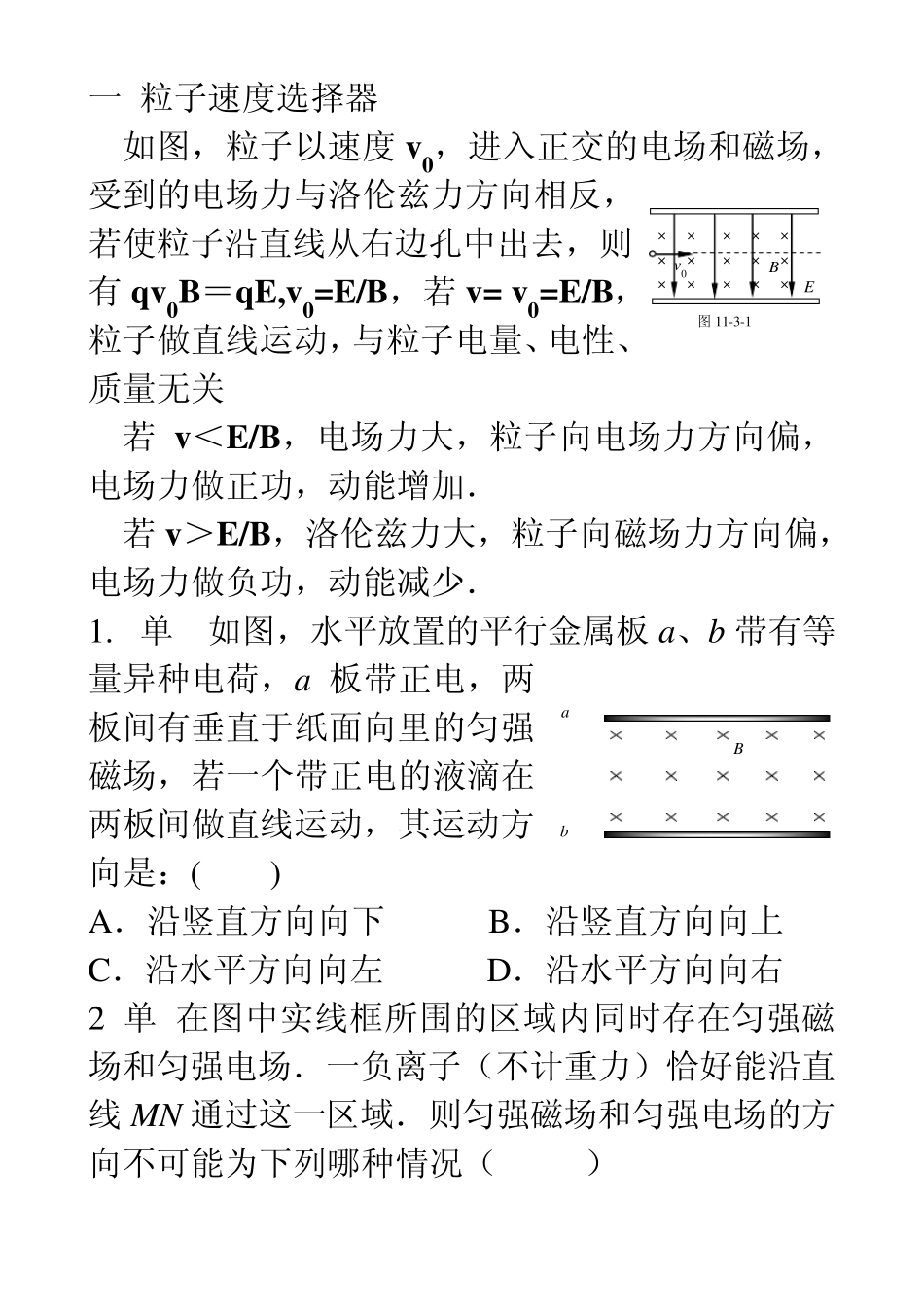

一 粒子速度选择器 如图，粒子以速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv0B＝qE,v0=E/B，若v= v0=E/B，粒子做直线运动，与粒子电量、电性、质量无关 若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加． 若v＞E/B，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少． 1. (单) 如图，水平放置的平行金属板 a、b 带有等量异种电荷，a 板带正电，两板间有垂直于纸面向里的匀强磁场，若一个带正电的液滴在两板间做直线运动，其运动方向是：( ) A．沿竖直方向向下 B．沿竖直方向向上 C．沿水平方向向左 D．沿水平方向向右 2(单)在图中实线框所围的区域内同时存在匀强磁场和匀强电场．一负离子（不计重力）恰好能沿直线MN 通过这一区域．则匀强磁场和匀强电场的方向不可能为下列哪种情况（ ） × × × × × × × × × × × × × × × v0 B E 图11-3-1 a b B A、匀强磁场和匀强电场的方向都水平向右 B、匀强磁场方向竖直向上，匀强电场方向垂直于纸面向里 C、匀强磁场方向垂直于纸面向里，匀强电场方向竖直向下 D、匀强磁场方向垂直于纸面向外，匀强电场方向竖直向下 3(双)、一质子以速度 V 穿过互相垂直的电场和 磁场区域而没有发生偏转，则 （ ） A、若电子以相同速度 V 射入该区域，将会发生偏转 B、无论何种带电粒子，只要以相同速度射入都不会发生偏转 C、若质子的速度 V'V，它将向上偏转，其运动轨迹既不是圆弧也不是抛物线 4(双)如图，氕、氘、氚核以相同的动能射入速度选择器，结果氘核沿直线运动，则 ( ) A．偏向正极板的是氕核 B．偏向正极板的是氚核 C．射出时动能最大的是氕核 D．射出时动能最大的是氚核 M N V + -- 二.质谱仪 组成：离子源O，加速场U，速度选择器（E,B），偏转场B2，胶片． 原理：加速场中qU=½mv2 选择器中:v=E/B1 偏转场中:d＝2r，qvB2＝mv2/r 比荷:122qEmB B d质量122B B dqmE 作用：主要用于测量粒子的质量、比荷、研究同位素． 5(单)如图带电粒子被加速电场加速后，进入速度选择器。速度选择器内相互正交的匀强磁场和匀强电场的强度分别为 B 和 E。平板 S 上有可让粒子通过的狭缝 P和记录粒子位置的胶片A1A2。平板 S下方有强度为 B0 的匀强磁场。下列表述不正确的...
