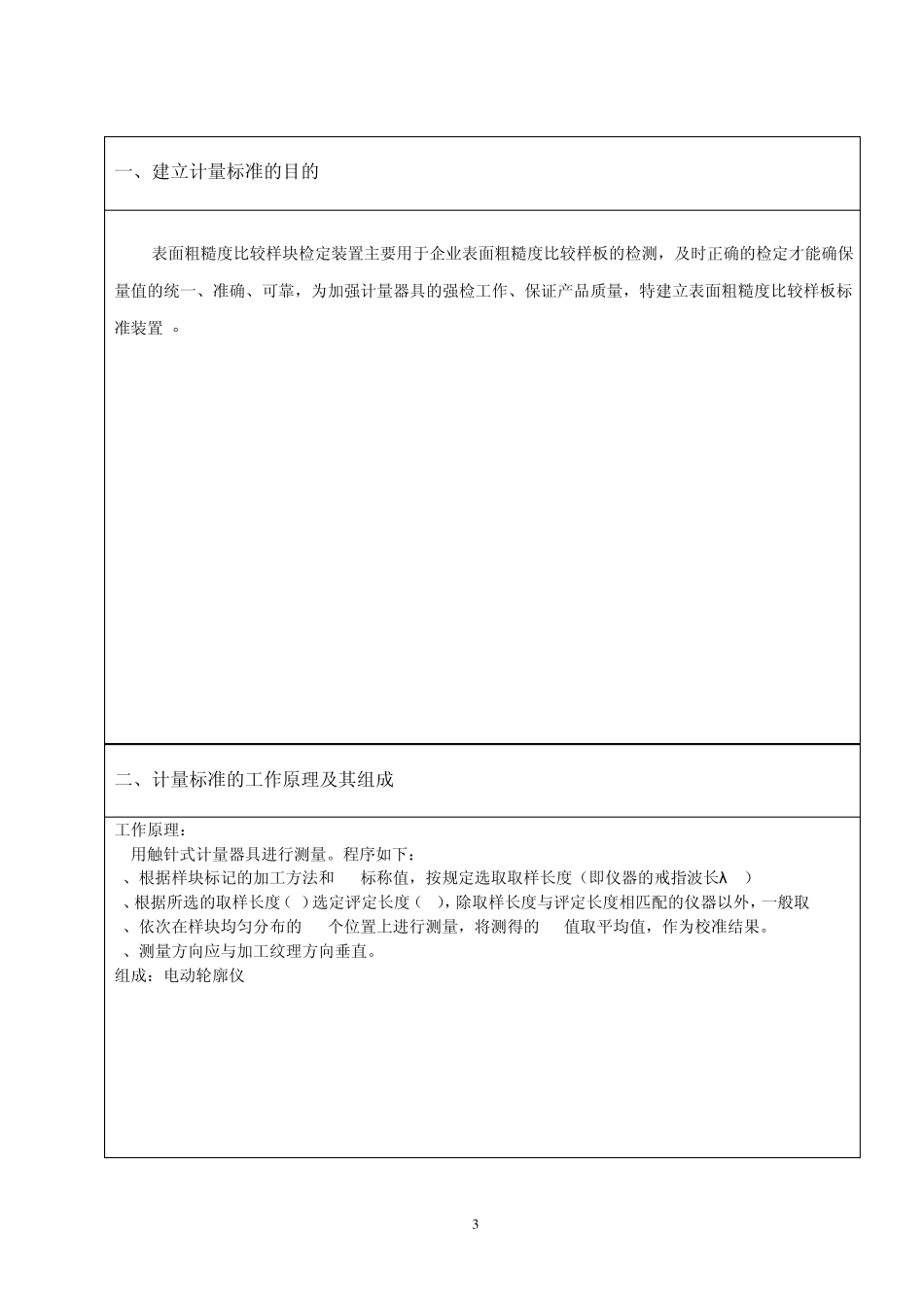

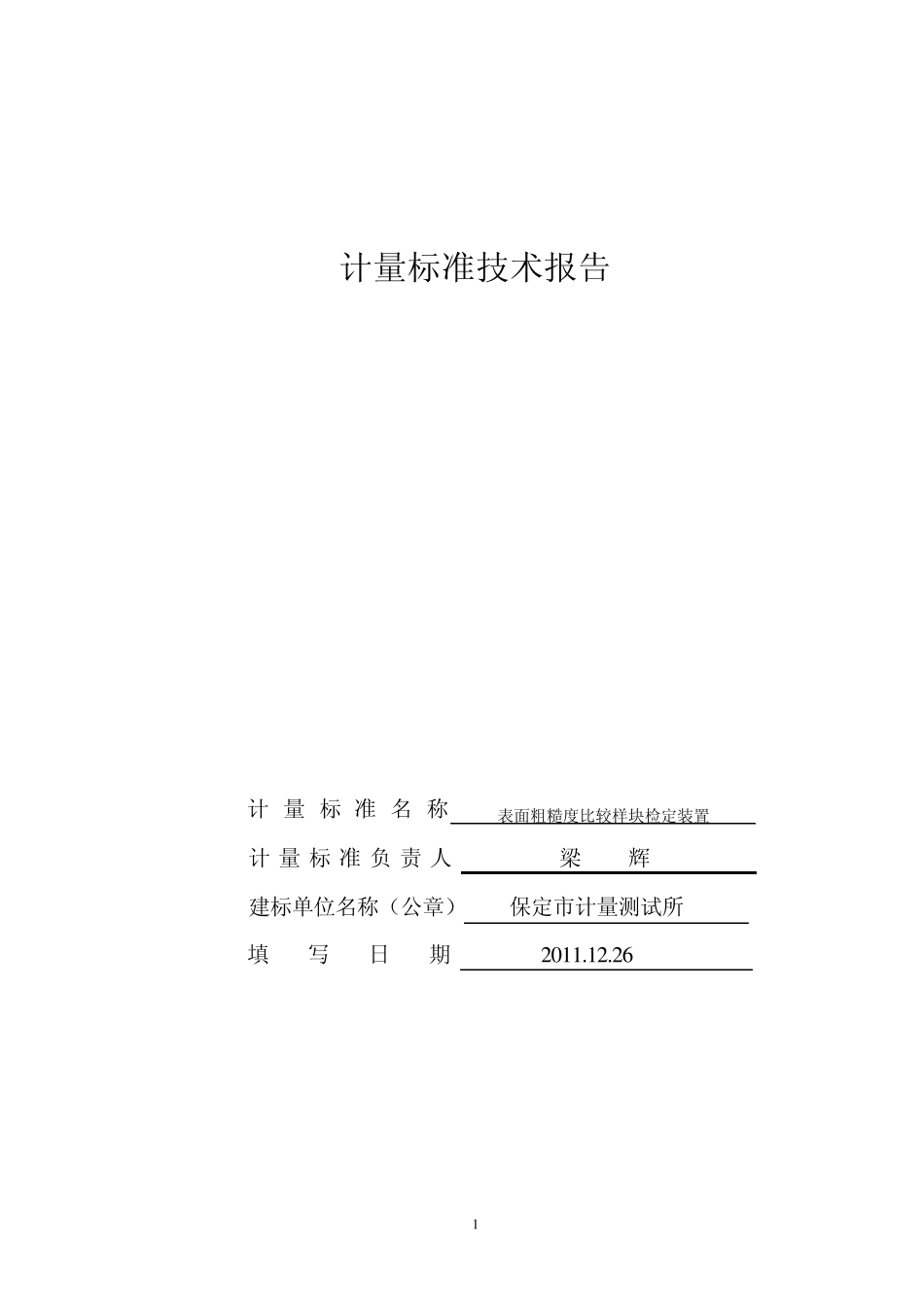

1 计量标准技术报告 计 量 标 准 名 称 表面粗糙度比较样块检定装置 计量标准负责人 梁 辉 建标单位名称（公章） 保定市计量测试所 填 写 日 期 2 0 1 1 .1 2 .2 6 2 目 录 一、建立计量标准的目的…………………………………………………………( 3 ) 二、计量标准的工作原理及其组成………………………………………………( 3 ) 三、计量标准器及主要配套设备…………………………………………………( 4 ) 四、计量标准的主要技术指标……………………………………………………( 5 ) 五、环境条件………………………………………………………………………( 5 ) 六、计量标准的量值溯源和传递框图……………………………………………( 6 ) 七、计量标准的重复性试验………………………………………………………( 7 ) 八、计量标准的稳定性考核………………………………………………………( 8 ) 九、检定或校准结果的测量不确定度评定………………………………………( 10 ) 十、检定或校准结果的验证………………………………………………………( 11 ) 十一、结论…………………………………………………………………………( 12 ) 十二、附加说明……………………………………………………………………( 12 ) 3 一、建立计量标准的目的 表面粗糙度比较样块检定装置主要用于企业表面粗糙度比较样板的检测，及时正确的检定才能确保量值的统一、准确、可靠，为加强计量器具的强检工作、保证产品质量，特建立表面粗糙度比较样板标准装置 。 二、计量标准的工作原理及其组成 工作原理： 用触针式计量器具进行测量。程序如下： 1、根据样块标记的加工方法和 Ra标称值，按规定选取取样长度（即仪器的戒指波长λ c） 2、根据所选的取样长度（l）选定评定长度（ln），除取样长度与评定长度相匹配的仪器以外，一般取 ln=5l 3、依次在样块均匀分布的 10个位置上进行测量，将测得的 Ra值取平均值，作为校准结果。 4、测量方向应与加工纹理方向垂直。 组成：电动轮廓仪 4 三、计量标准器及主要配套设备 计 量 标 准 器 名称 型号 测量范围 不确定度或准确度等级或最大允许误差 制造厂及 出厂编号 检定或 校准机构 检定周期或复校间隔 电动轮廓仪 2205 (0.1-10)μ m MPE:±5% 哈量2 0 0 6 0 1 省院 1年 主 要 配 套 设 备 游标 卡尺 300m...
