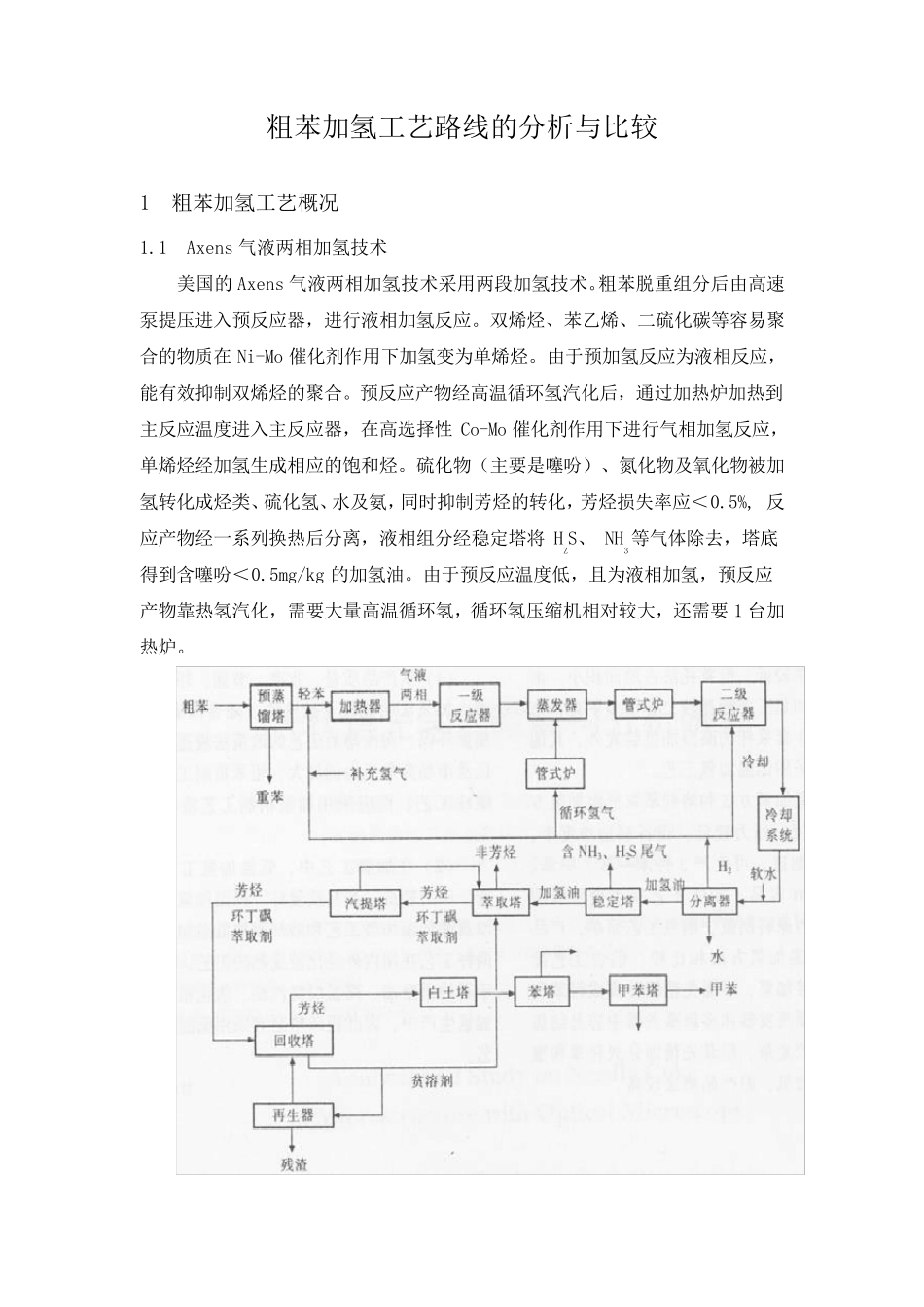

粗苯加氢工艺路线的分析与比较 1 粗苯加氢工艺概况 1.1 Axens 气液两相加氢技术 美国的Axens 气液两相加氢技术采用两段加氢技术。粗苯脱重组分后由高速泵提压进入预反应器，进行液相加氢反应。双烯烃、苯乙烯、二硫化碳等容易聚合的物质在 Ni-Mo 催化剂作用下加氢变为单烯烃。由于预加氢反应为液相反应，能有效抑制双烯烃的聚合。预反应产物经高温循环氢汽化后，通过加热炉加热到主反应温度进入主反应器，在高选择性 Co-Mo 催化剂作用下进行气相加氢反应，单烯烃经加氢生成相应的饱和烃。硫化物（主要是噻吩）、氮化物及氧化物被加氢转化成烃类、硫化氢、水及氨，同时抑制芳烃的转化，芳烃损失率应＜0.5%, 反应产物经一系列换热后分离，液相组分经稳定塔将 HZS、 NH3等气体除去，塔底得到含噻吩＜0.5mg/kg 的加氢油。由于预反应温度低，且为液相加氢，预反应产物靠热氢汽化，需要大量高温循环氢，循环氢压缩机相对较大，还需要 1 台加热炉。 1.2 Uhde 低温气相加氢技术（KK 法） 德国的Uhde 低温气相加氢技术（KK 法），是由德国BASF 公司开发、Uhde公司改进的粗苯加氢精制工艺。粗苯经高速泵提压后与循环氢混合进入连续蒸发器，抑制了高沸点物质在换热器及重沸器表面的聚合结焦。苯蒸汽与循环氢混合物进入蒸发塔再次蒸发后进入预反应器，双烯烃、苯乙烯、二硫化碳等容易聚合的物质在Ni-Mo 催化剂作用下，在190～240℃加氢变为单烯烃。然后进入主反应器，在高选择性 Co-Mo 催化剂作用下进行气相加氢反应，单烯烃在此发生饱和反应形成饱和烃。硫化物（主要是噻吩）、氮化物及氧化物被加氢转化成烃类、硫化氢、水及氨，同时抑制芳烃的转化，芳烃损失率应＜0.5%。反应产物经分离后，液相组分经稳定塔脱除 H2S、NH3等气体，塔底得到含噻吩＜0.5mg/kg 的加氢油。 图 2 萃取蒸馏低温加氢(K.K 法）工艺流程 如图2 所示，粗苯与循环氢气混合，然后在预蒸发器中预热，粗苯被部分蒸发，加热介质为主反应器出来的加氢油，气液混合物进入多级蒸发器，在此绝大部分粗苯被蒸发，只有少量的高沸点组分从多级蒸发器底部排出，高沸点组分进入闪蒸器，分离出的轻组分重新回到粗苯原料中，重组分作为重苯残油外卖。多级蒸发器由高压蒸汽加热，被气化的粗苯和循环氢气的混合物经过热器过热后进入预反应器，预反应器的作用与莱托法的预反应器相同，主要除去二烯烃和苯乙烯，催化剂为Ni-Mo，预反应器产物经管式炉加热后进入主反应器...
