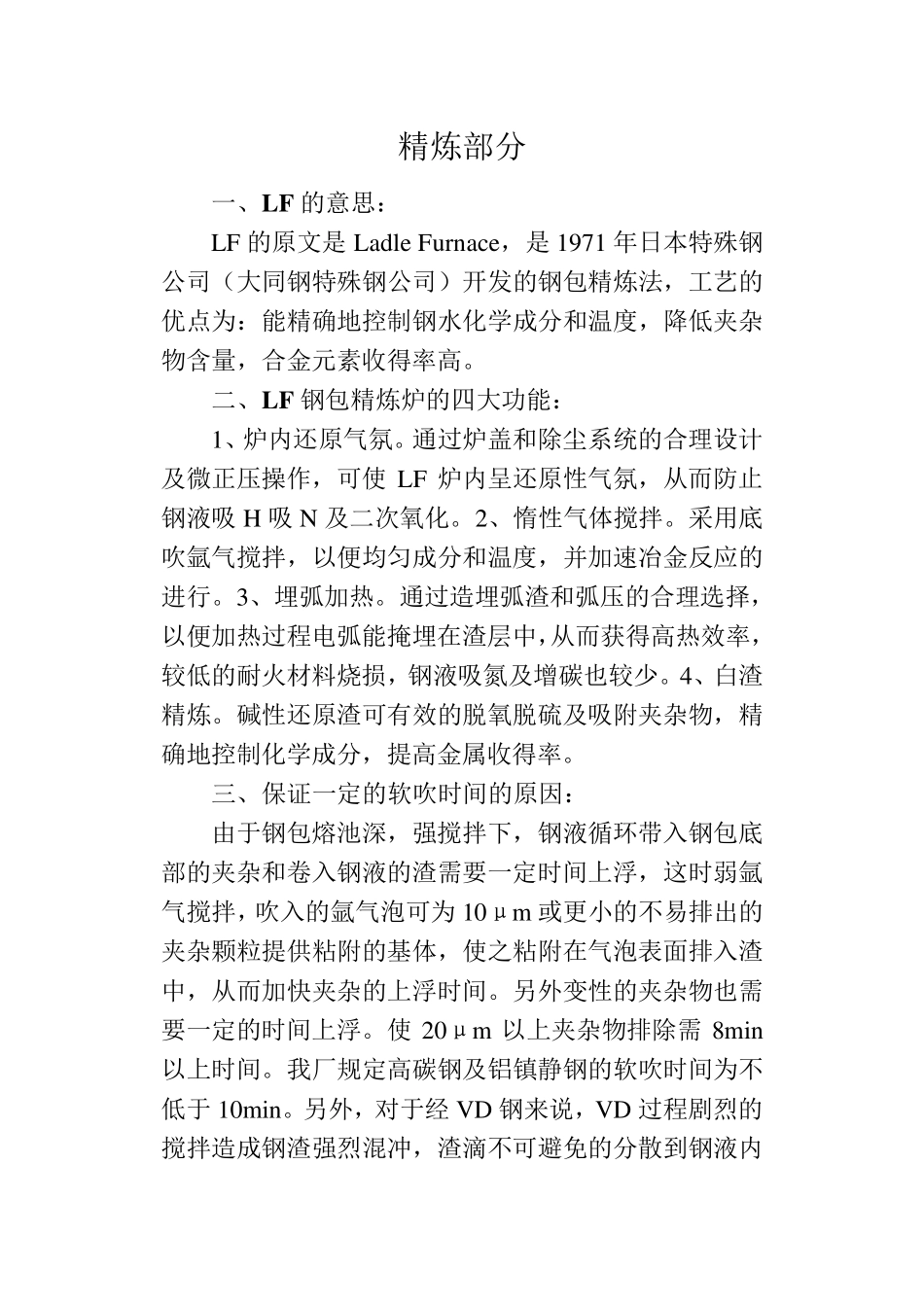

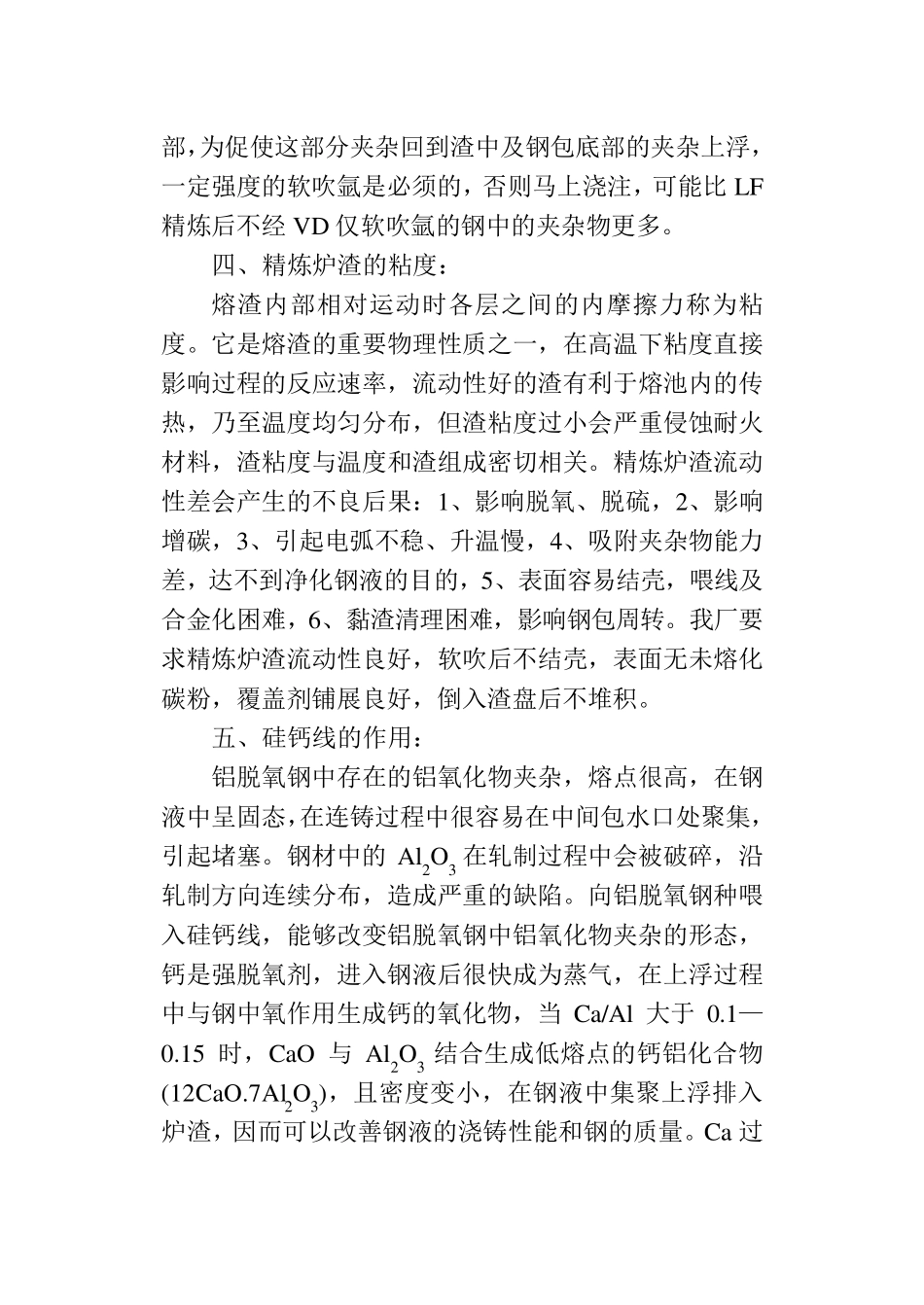

精炼部分 一、LF 的意思： LF 的原文是 Ladle Fu rnace，是 1971 年日本特殊钢公司（大同钢特殊钢公司）开发的钢包精炼法，工艺的优点为：能精确地控制钢水化学成分和温度，降低夹杂物含量，合金元素收得率高。 二、LF 钢包精炼炉的四大功能： 1、炉内还原气氛。通过炉盖和除尘系统的合理设计及微正压操作，可使 LF 炉内呈还原性气氛，从而防止钢液吸 H 吸 N 及二次氧化。2、惰性气体搅拌。采用底吹氩气搅拌，以便均匀成分和温度，并加速冶金反应的进行。3、埋弧加热。通过造埋弧渣和弧压的合理选择，以便加热过程电弧能掩埋在渣层中，从而获得高热效率，较低的耐火材料烧损，钢液吸氮及增碳也较少。4、白渣精炼。碱性还原渣可有效的脱氧脱硫及吸附夹杂物，精确地控制化学成分，提高金属收得率。 三、保证一定的软吹时间的原因： 由于钢包熔池深，强搅拌下，钢液循环带入钢包底部的夹杂和卷入钢液的渣需要一定时间上浮，这时弱氩气搅拌，吹入的氩气泡可为 10μm 或更小的不易排出的夹杂颗粒提供粘附的基体，使之粘附在气泡表面排入渣中，从而加快夹杂的上浮时间。另外变性的夹杂物也需要一定的时间上浮。使 20μm 以上夹杂物排除需8min以上时间。我厂规定高碳钢及铝镇静钢的软吹时间为不低于10min。另外，对于经 VD 钢来说，VD 过程剧烈的搅拌造成钢渣强烈混冲，渣滴不可避免的分散到钢液内 部，为促使这部分夹杂回到渣中及钢包底部的夹杂上浮，一定强度的软吹氩是必须的，否则马上浇注，可能比 LF精炼后不经 VD 仅软吹氩的钢中的夹杂物更多。 四、精炼炉渣的粘度： 熔渣内部相对运动时各层之间的内摩擦力称为粘度。它是熔渣的重要物理性质之一，在高温下粘度直接影响过程的反应速率，流动性好的渣有利于熔池内的传热，乃至温度均匀分布，但渣粘度过小会严重侵蚀耐火材料，渣粘度与温度和渣组成密切相关。精炼炉渣流动性差会产生的不良后果：1、影响脱氧、脱硫，2、影响增碳，3、引起电弧不稳、升温慢，4、吸附夹杂物能力差，达不到净化钢液的目的，5、表面容易结壳，喂线及合金化困难，6、黏渣清理困难，影响钢包周转。我厂要求精炼炉渣流动性良好，软吹后不结壳，表面无未熔化碳粉，覆盖剂铺展良好，倒入渣盘后不堆积。 五、硅钙线的作用： 铝脱氧钢中存在的铝氧化物夹杂，熔点很高，在钢液中呈固态，在连铸过程中很容易在中间包水口处聚集，引起堵塞。钢材中的 Al2O3 在轧制过程中会被破碎，沿轧制方向连...
