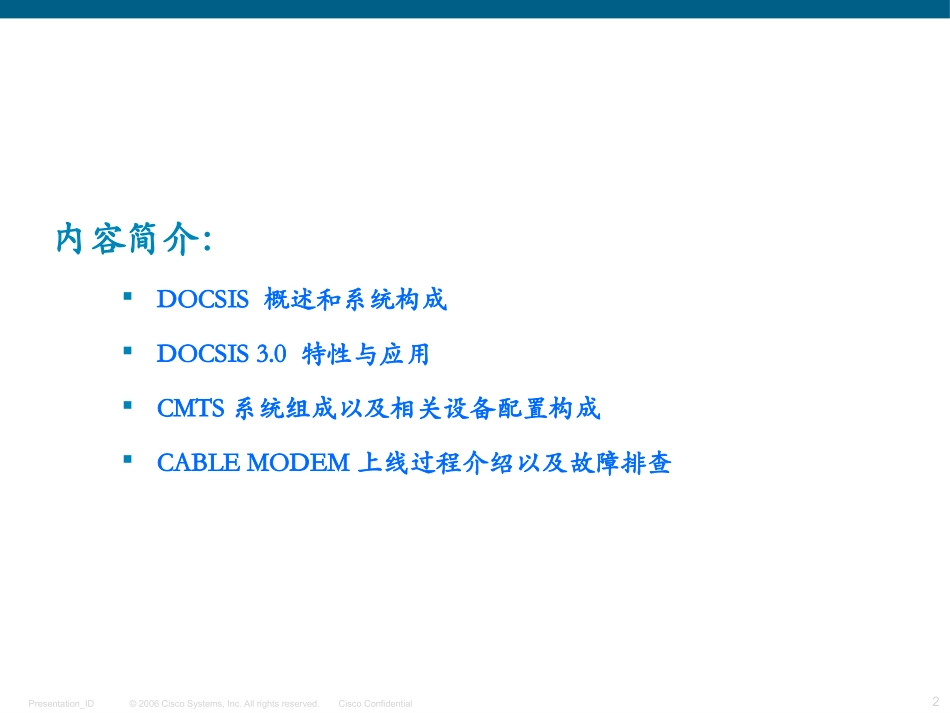

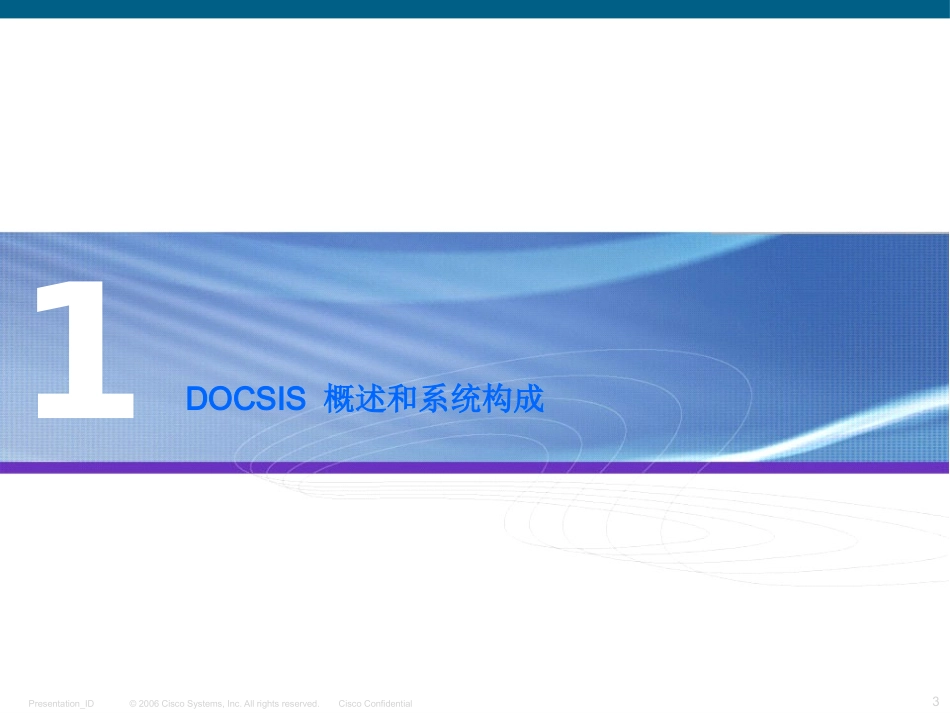

©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID12009年9月CMTS系统©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID2DOCSIS概述和系统构成DOCSIS3.0特性与应用CMTS系统组成以及相关设备配置构成CABLEMODEM上线过程介绍以及故障排查内容简介：©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID31DOCSIS概述和系统构成©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID4•DOCSIS=Data-Over-CableServiceInterfaceSpecifications•DOCSISCableModem系统的主要作用是在前端和用户端之间透明地传输IP包•DOCSIS系统包括:–CMTS－电缆调制解调器终端系统，位于前端–电缆网络–CM-电缆调制解调器，位于用户端CableNetworkHFCCustomerPremisesEquipmentTransparentIPTrafficThroughtheSystemCableModem(CM)CMTSNetworkSideInterfaceWide-AreaNetworkCableModemTerminationSystem(CMTS)CMCustomerPremisesEquipmentInterfaceDOCSIS:有线数据业务©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID5©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID6Cable网络系统结构图RF前端信号输入：105dBuVCISCOCMTSGELANCoreSwitchCiscoNetwrokRegistrarUS0（DHCP/TFTP/TOD)上行回传接收机模块下行发射机模块12dBuV衰减30MHZ0dBmv（60dBuv）30MHZ0dBmv（60dBuv）663MHZ63dBmv（123dBuv）663MHZ63dBmv（123dBuv）CableModemHFC26dBuV衰减408分配器outoutinoutout测试口电平值：5±1dbmv(ALM)3±1dbmv(LM)测试口电平值：5±1dbmv(ALM)3±1dbmv(LM)光发射机输入电平：33～35dBmV(ALM)31~34dBm(LM)光发射机输入电平：33～35dBmV(ALM)31~34dBm(LM)接收机输出测试电平：27dbmv~39dbmv接收机输出测试电平：27dbmv~39dbmv573-585MHZ45～63dBmV（105～123dBuV）573-585MHZ45～63dBmV（105～123dBuV）20.2~58.6Mhz，1.6MHz，CNR≥23－10～＋25dBm接收（50～85dBuV）－5～＋8dBmV为宜20.2~58.6Mhz，1.6MHz，CNR≥23－10～＋25dBm接收（50～85dBuV）－5～＋8dBmV为宜接收机调试输出电平：35dbmv/41dbmv/51dbmv接收机调试输出电平：35dbmv/41dbmv/51dbmv下行接收电平：CNR≥35－15～15dBmV上行发射电平：8～58dBmV（QPSK）8～55dBmv（16QAM）下行接收电平：CNR≥35－15～15dBmV上行发射电平：8～58dBmV（QPSK）8～55dBmv（16QAM）损耗6dB©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID72DOCSIS3.0特性与应用©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_ID8DOCSIS3.0的主要改进ＤＯＣＳＩＳ３．０是ＣａｂｌｅＬａｂｓ在众多有线电视运营商、系统设备及芯片提供商参与下制定的旨在优化ＤＯＣＳＩＳ网络结构提高双向传输速率，扩展网络传输功能使ＨＦＣ网络成为更具优势的宽带双向结构的多业务传输系统，以较低的成本来满足ＣＭ用户更高速的宽带接入业务的需求。ＤＯＣＳＩＳ３．０主要特点是去耦合、绑定（Ｂｏｎｄｉｎｇ）、模块化的ＣＭＴＳ架构以及对ＩＰｖ６的支持。ＤＯＣＳＩＳ３．０通过去耦合设计实现了灵活的下行和上行通道比率。ＤＯＣＳＩＳ３．０不需要在ＣＭＴＳ（电缆调制解调器终端系统）中固定下行一上行通道比率，这便允许运营商在必要时只需要单独扩容下行或者上行资源。ＤＯＣＳＩＳ３．０在保持ＤＯＣＳＩＳ１．１的通信协议和ＤＯＣＳＩＳ２．０的Ｓ－ＣＤＭＡ接入方式等特性的基础上采用了信道绑定方式来提高上／下行传输速率、扩展网络节点的传输容量．为此在物理层和ＭＡＣ层均作了极为有益的改进。通过上下行的绑定（Ｂｏｎｄｉｎｇ）实现在下行传输中支持至少４个、最多３２个频道绑定成一个虚拟通道，上行传输通道中可以绑定（Ｂｏｎｄｉｎｇ）２—８个通道，绑定后的通道组中的任何一个上行通道都可以支持ＤＯＣＳＩＳ１．Ｏ、１．１或２．ｏ调制解调器接入。©2006CiscoSystems,Inc.Allrightsreserved.CiscoConfidentialPresentation_...
