2024年冲孔灌注桩施工方案VIP免费

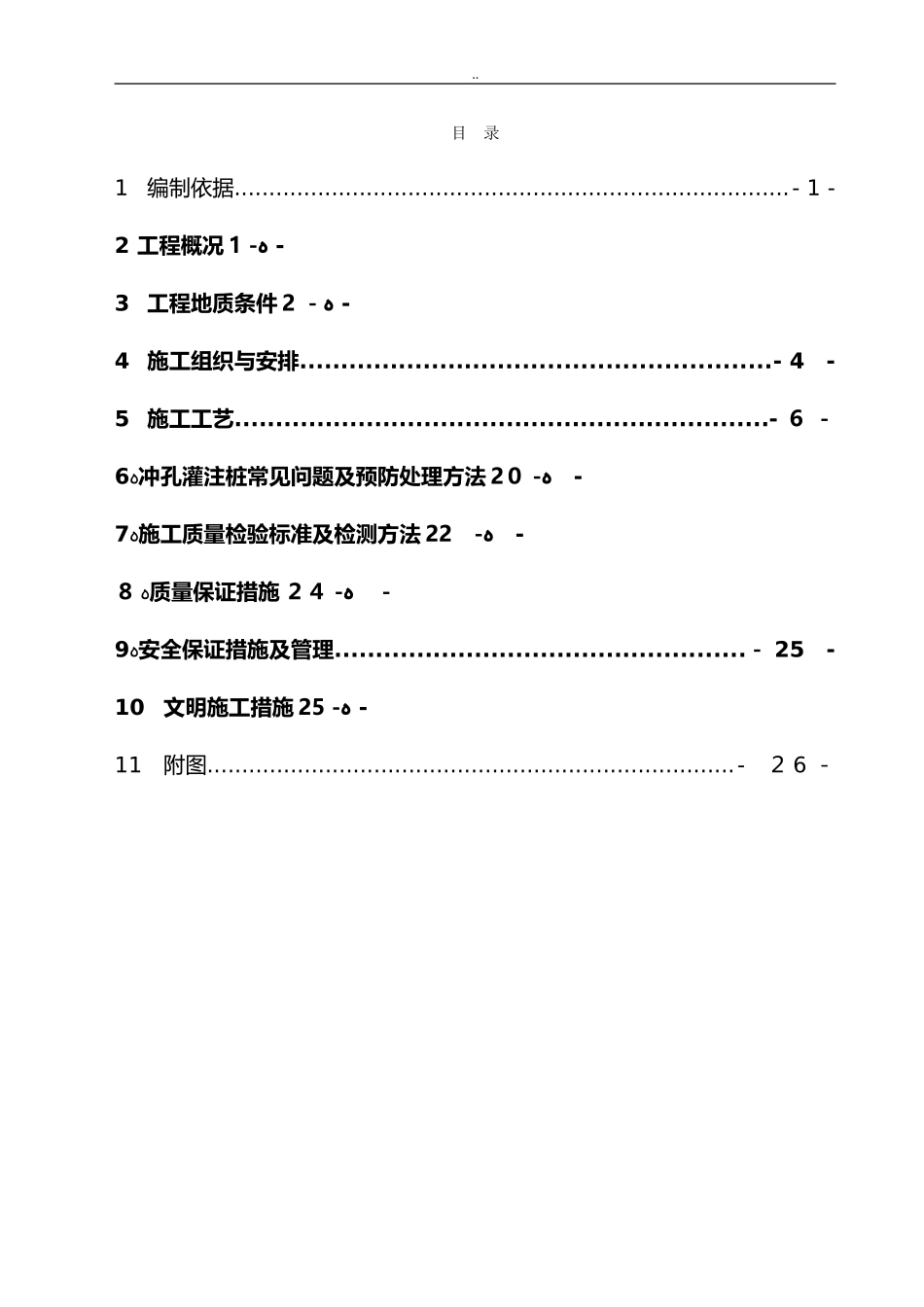

..目录1编制依据................................................................................-1-2工程概况-ﻩ1-3工程地质条件ﻩ－2-4施工组织与安排.........................................................-4-5施工工艺.................................................................-６－6ﻩ冲孔灌注桩常见问题及预防处理方法-ﻩ2０-7ﻩ施工质量检验标准及检测方法ﻩ-22-８ﻩ质量保证措施-ﻩ２４－9ﻩ安全保证措施及管理..................................................－25-10文明施工措施-ﻩ25-11附图............................................................................-２6－..编制依据1．1福建省泉州工程勘察院编制的《泉州东海滨城A1２地块岩土工程勘察报告》1.2厦门中建东北设计院有限公司设计的泉州东海滨城A1２地块施工图纸１.3《建筑地基基础工程施工质量验收规范》（ＧＢ5０20２-2０１2）1.4《混凝土结构工程施工质量验收规范》(GB50２04-２0１1)1.５《建筑机械使用安全技术规程》(JGＪ33-２012)１.6《建筑地基处理技术规程》(JGＪ79-2012)1.7《建筑桩基技术设计规范》（JGＪ94-2０12)1.8《钢筋焊接机验收规程》JGＪ18-２0１21.9《施工现场临时用电安全技术规程》ＪGJ４６-２0１21.10其他国家相关法律法规２工程概况本工程位于东海片区,西北侧紧邻经十五路(正在修建）;东北侧紧邻纬五路(正在修建)；西南侧紧邻东滨大道(正在修建);东南侧紧邻东海综合大道（已建成通车）。除纬五路以北的御花园正在建设外其它三面市政道路外均为空地。场地周边地形平坦，地势开阔。拟建物由16幢2４~３6层高层建筑和10栋３层裙楼组成,设两层整体地下室。１7#、1８#、30#、3１#楼主楼基础采用(冲)钻孔灌注桩基础，桩端持力层为中风化花岗岩⑦，桩径1000mm,桩身混凝土等级水下混凝土Ｃ30，桩端入岩1.2m。因图纸未下发，根据现有信息编制本方案，考虑17＃、1８#、３0#、31#楼主楼桩基的施工，未包括主楼周边附楼基础施工，后期施工图纸下发后,应根据图纸进行完善。冲孔桩灌注桩统计表分区部位栋号桩编号桩径桩数量汇总..Ｉ区主楼区17#ＺＨ-1001000６2235根１8#ZH-1００1000５130#ZH-１0010006031#ZH－１00１００0623工程地质条件３．1地形地貌与周边环境拟建场地填土平整前大部分为滨海滩涂鱼塘，场地北侧地段渐变为残积台地。场地因堆填垃圾、堆土或挖土而凹凸不平，在17#南侧一带有低洼积水的水塘，水塘深1~2m。现场地地面比周边道路的路面低2～３m,场地绝对高程约为４.6m~6．９m。3．2岩土层分布及特征根据钻孔的揭露情况，地基岩土层的特征自上而下分述如下：1)杂填土①1(Q4ml）：杂色，松散，新近回填，主要成分为碎砖、砼块等建筑垃圾和生活垃圾，主要分布在场地东北侧及西南侧,零星分散在场地表层，钻孔揭露厚度0．55~3.７0m。2）素填土①２（Q4ml):土黄、灰黄色，松散,回填小于5年，主要成分为花岗岩残积土、粉质粘土，回填时未专门压实处理,填土密实度与土质均匀性较差，几乎覆盖整个场地，钻孔揭露厚度0.30～3．70m。3）填砂(中砂）①３(Q4ml):灰黄、灰色,松散,饱和,回填小于5年，成分为海砂，颗粒以中粒石英砂为主，含泥量10~２0％，可见较多贝壳碎片，主要分布在场地西北侧及西南侧，钻孔揭露厚度０.60～３.70m。4）填石①４（Q4ml）:杂色，成分以花岗岩石块为主,夹杂有砼块，充填砂土、残..积土和建筑垃圾，块径0.30～1.0０ｍ不等，含量约占5%,整个场地零星分布，钻孔揭露厚度０.30～2.1０m。5)淤泥②(Q４m）：灰黑、深灰色，流塑－软塑,具高压缩性,天然含水量W=48.7~6３.1%，以粉粒、粘粒为主，含较多腐殖质、朽木、贝壳碎等,局部夹有粉细砂，灵敏度较高，易触变，局部相变为淤泥质土,钻孔揭露厚度0.４0～4．５0ｍ。6）粉质粘土③（Q４ａl-pl）：灰黄色,可塑，中等压缩性，实测标贯击数N=5.0～８.０击,修正标贯击数N=４．8~7.6击,天然含水量Ｗ=26.５~34.3%，主要成份为粉粒、粘粒和砂粒，含砂量15～３0%，韧性中等,稍有光泽,干强度较高,无摇震反应,成因冲洪积,分布较零散，钻孔揭露厚度0.7０～２.４0m。7)残积砂质粘性土④(Qｅl）:浅黄、灰白...
