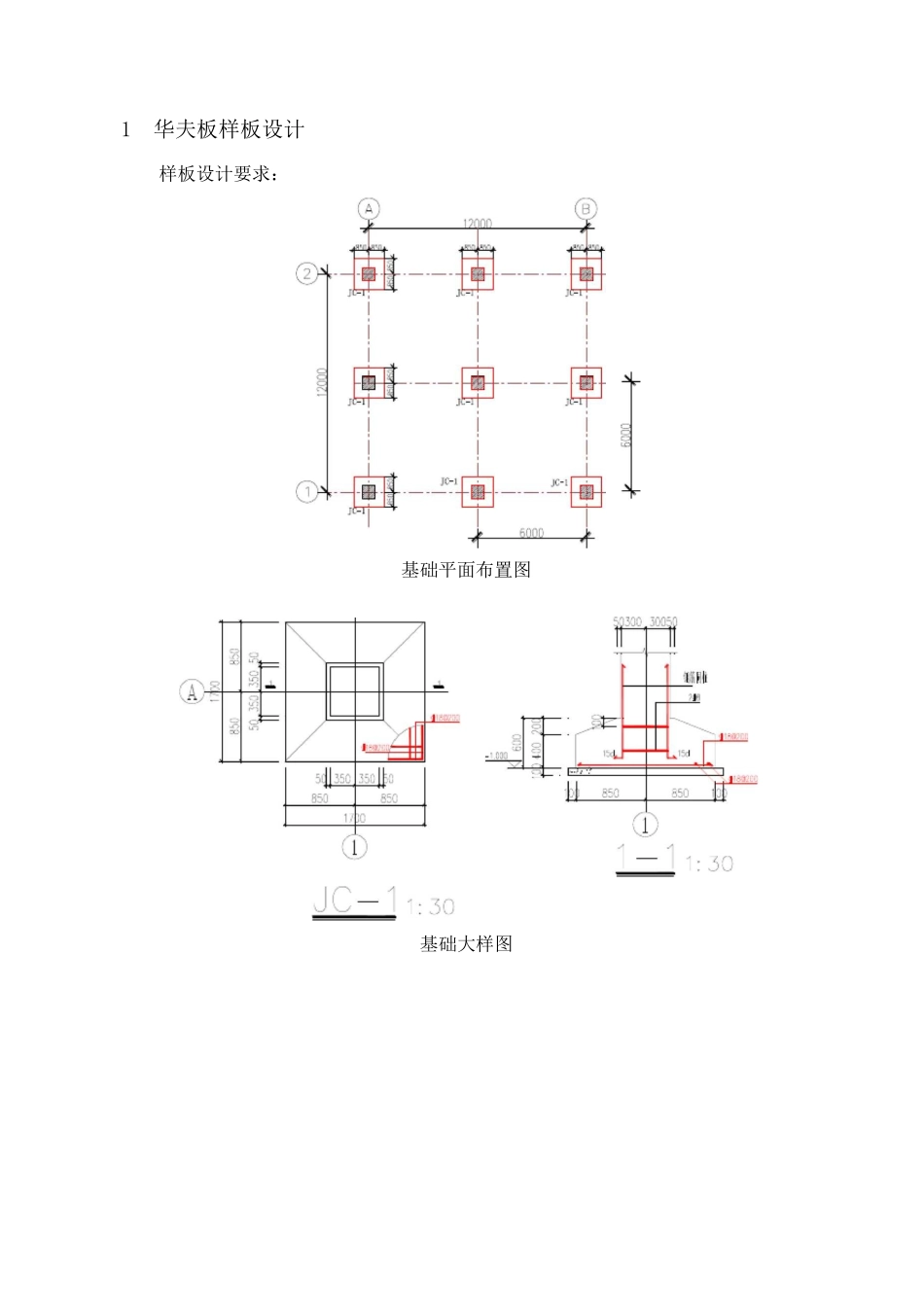

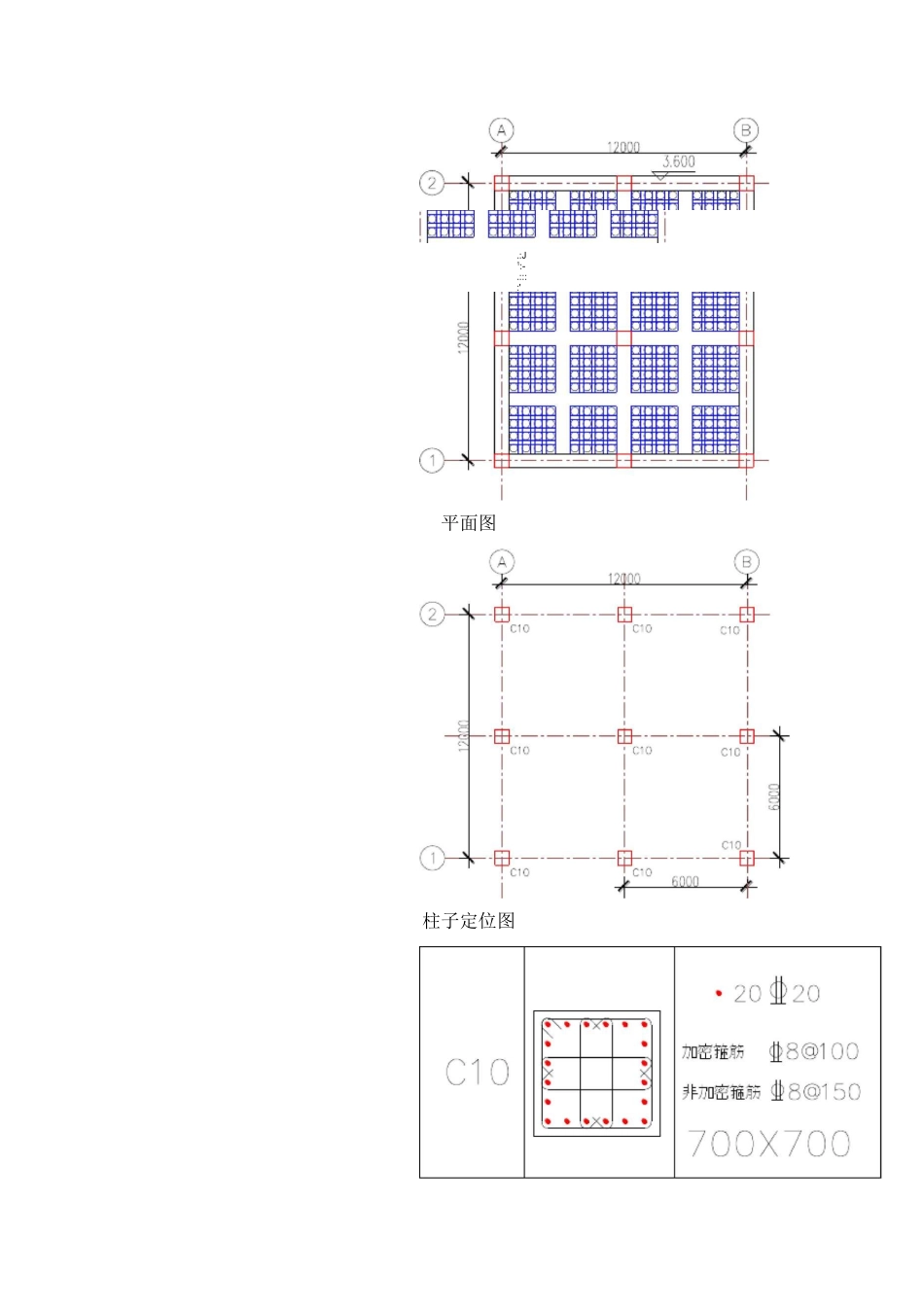

1华夫板样板设计样板设计要求：基础平面布置图基础大样图.:J1:-.::::'平面图柱子定位图柱子大样图梁平面布置图单跨华夫板配筋图单跨华夫板剖面图2华夫板样板施工1、施工工艺流程柱施工及基准搭设满堂架支架体标高复核I 一标高引测丿L 撑体系」L 及调整_丿木枋调平及标底模板铺设及奇氏桶定位放梁主筋线及梁I 一高复核调整丿.标高复核调整丿线_丿I 一边线放线.奇氏桶底盘放■「东西向梁钢筋］-南北向梁钢筋-奇氏桶及其配1_样锁固丄、、、_绑扎——绑扎」―件安装;奇氏桶顶盖及奇氏桶顶盖标华夫楼板混凝混凝土表面粗I.边缘密封丿高复核调整丿I.土浇注摊平/平丄混凝土表面精-混凝土一次性-华夫楼板区域-华夫楼板验收平收光养护封闭清理华夫楼板验收华夫楼板施工工艺流程2、主要施工工艺要点（1）柱子施工及基准标高引测华夫板满堂架搭设时，在立杆下铺设木枋垫块。满堂架搭设前，先行完成柱子（柱子混凝土浇筑至楼板下 50mm）施工，同时将标高控制基准点引测至柱身及柱子纵向主筋，做好标记。（2）测量放线及满堂架体系搭设华夫板模板支撑架体采用碗扣架，架体搭设前排布好立杆位置及间距，现场按照立杆排布图进行测量放线并做好标记。立杆配置为：1 根 LG240+底座+托撑立杆，立杆间距为 0.6mX0.9m（数字轴方向间距 600mm，字母轴方向间距 900mm）,步距为 1.2m，主龙骨采用① 48.3X3.6mm 双钢管，次龙骨为50X100mm 木枋。奇氏桶3）架管及木枋调平满堂架搭设后，利用精密水准仪从柱身将标高控制点引到满堂架双钢管和木枋上，再采用卷尺拉出架管的标高位置，然后调整顶托，放置架管，对架管和木枋进行调平。4）底模板铺设及板面标高复核底模采用 18mm 厚覆膜模板，主次龙骨调整符合要求后，再铺设木模板。在木模板拼缝时要严格控制好接茬处的平整度，满堂架钢管上全部采用可调 U 形顶托，便于调整龙骨高度，铺设过程中采用拉十字交叉线和水准仪“双控”方法来保证木模板平整度，确保底模板平整度控制在 2mm/3m 内。5）标高控制基准点布设华夫板板面平整度采用机械磨光机进行控制，布设 4 个标高控制基准点，所有的基准点均由同一个水准点引测，且基准点标高设置不受模板标高影响，每次施工前均复核并采用已设置的标高控制基准点，不可随意新设基准点，以确保整个楼面控制标高一致。（6）奇氏桶定位放线及底盘放样以轴线作为控制线，防止累计误差过大。首先根据柱子位置放柱边的两个底盘线，安装好该处底盘后，利用已安装底盘将铝...
