Deform培训教程blockVIP免费

Deform培训教程block_第1页
1/28
Deform培训教程block_第2页
2/28
Deform培训教程block_第3页
3/28

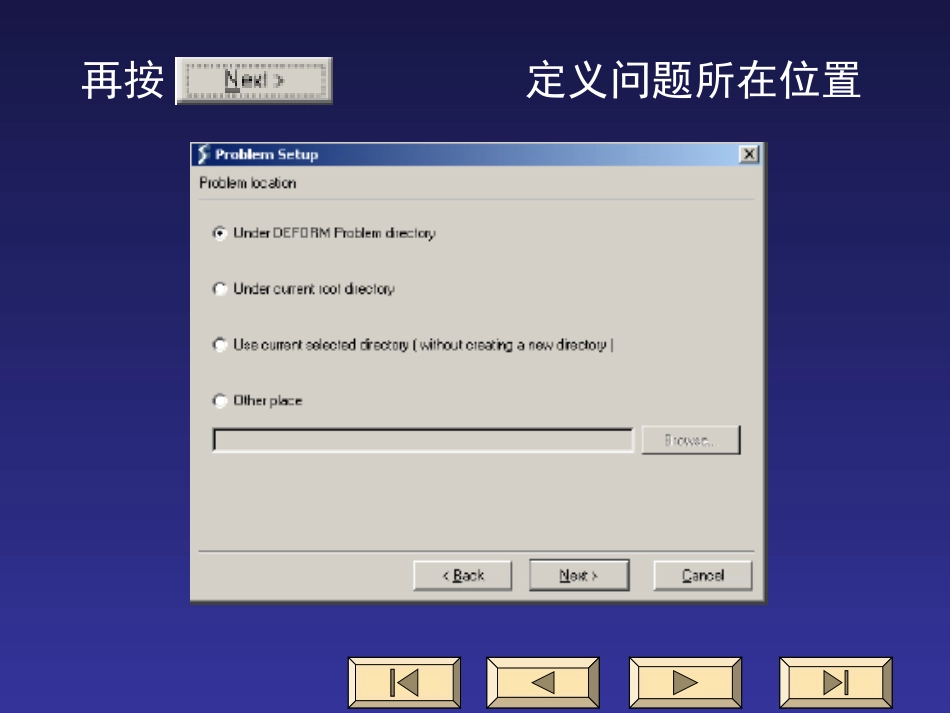

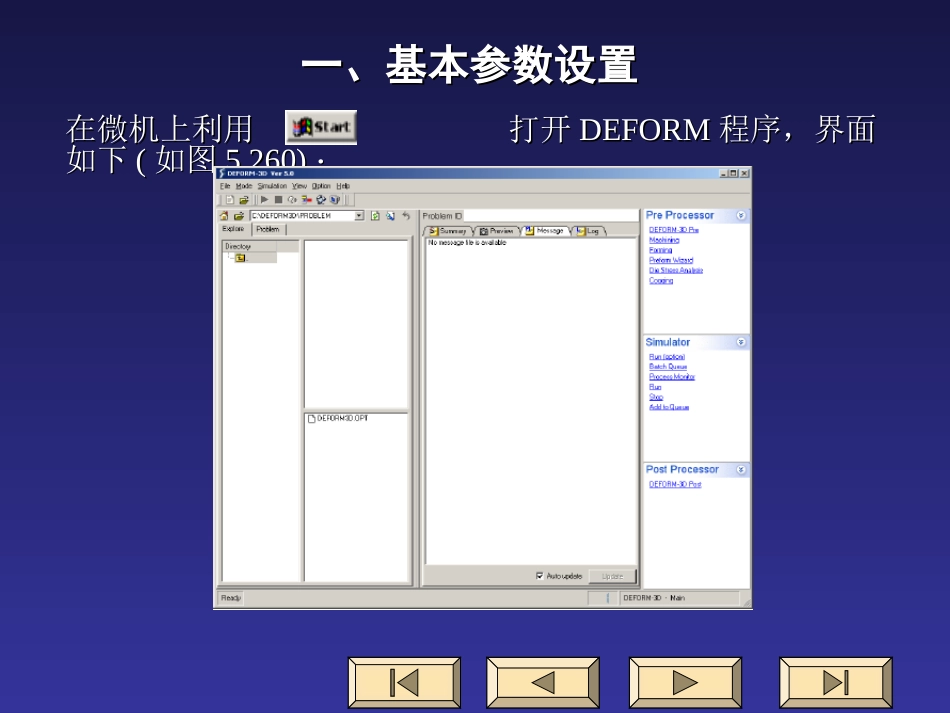

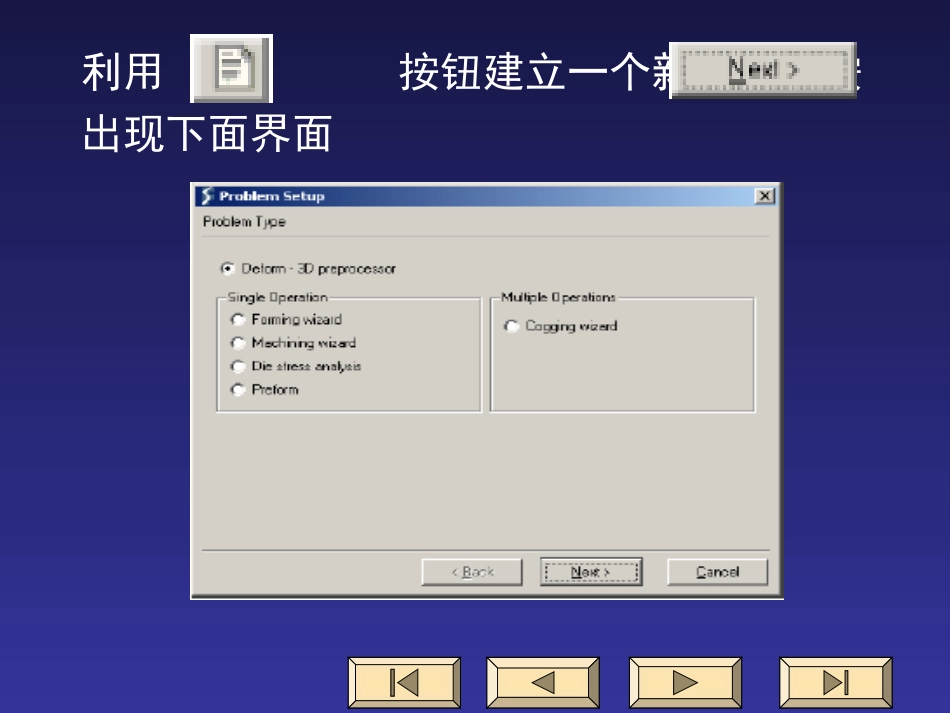

一、基本参数设置一、基本参数设置在微机上利用打开在微机上利用打开DEFORMDEFORM程序,界面程序,界面如下如下((如图如图5.260)5.260)::利用按钮建立一个新问题,按出现下面界面再按定义问题所在位置起名block后按,界面如图二、设置SimulationControl按打开SimulationControl窗口,将SimulationTitle改为block,单位设为english,按结束,三、引入ObejectDataObjecttree里面已经有一个物体workpiece,默认为plastic塑性体,按后按引入文件,打开类型是.stl文件,找到DEFORM3D/V5.0/LABS下面的Block_Billet.STL文件,然后按,物体就会出现在DISPLAYWindows里.按,进行网格划分,利用,预览默认网格状况,然后按生成网格,生成网格前后的物体如图5.266所示四、模具的位置和前处理工艺1.引入其他模具按显示几何体,然后按两次,就会在Objecttree里面出现TopDie和BottomDie两个物体,选中topDie,然后,按后按引入文件,打开类型是.stl文件,找到DEFORM3D/V5.0/LABS下面的Block_TopDie.STL文件,然后按,物体就会出现在DISPLAYWindows里,按按钮,检查几何体有没有错误。按后按引入文件,打开类型是.stl文件,找到DEFORM3D/V5.0/LABS下面的Block_BottomDie.STL文件,然后,物体就会出现在DISPLAYWindows里,按按钮.现在三个物体都出现在DISPLAY窗口里.2.设置DieMovement在Objecttree里选中TopDie,然后按,按图所示进行设置3.设置温度对此例子,因为在常温下进行,可以按默认而不进行设置.4.设置Material按进入材料窗口,按进入材料库,按图5.269选取材料.按引入,按关闭.5.设置SimulationControl按,打开SimulationControl窗口,按进行如图数据设置然后按结束.6.设置SimulationControl按打开ObjectPositioning,按进行自动靠模设置.按如图设置.按应用.然后按下图设置按并按7.设置Inter-ObjectRelationships按,出现图提示,按yes结束.然后按,按图设置按然后按结束8.GeneratingaDatabase按进入DatabaseGeneration界面,按检查,然后按产生后按,按推出前处理.按图5.275的run和strart进行模拟.界面如图所示五、Post-Processing按按钮,如图所示进行,可以进行相关操作.•(如果不是在模拟完成后连续操作进入后处理的话,需要选中PromblemID)在DEFORM一3D系统窗口点击PostProcessor中的DEFORM一3DPost按钮,进入后处理窗口,可以看到后处理包括下面几部分:1.图形显示窗口2.步数选择和动画播放3.图形显示选择窗口4.图形显示控制窗口5.要显示的变量选择的等选择动画播放按钮,观察模具运动和工件的成形过程变形过程显示•如果你觉得变形体不能清楚的显示,可以点击按钮多摹已体现是得更加清晰;如果你觉得模具的线框也不想要的话,可以在物体列表中,在模具名称上点击鼠标右键选择TurnOff查看状态变量•在后处理控制窗口点击StaieVariables的下拉菜单,可以选择常用的变量进行显示。如果你选择一些不常用的变量,可以选择More.…或者直接点击•按钮变量显示时有时会需要在网格显示、阴影显示或两者俱有的情况下进行显示,可以试着切换显示模式查看载荷一行程曲线•塑性成形工艺的有限元模拟一个重要的作用就是可以计算载荷随着行程的变化趋势和数值,DEFORM在这方面也不例外,你可以在后处理中点击按钮,在出现的Lode一stroke窗口中,只选择TOPDie和Z方向,你就会发现一个新的窗口,显示载荷行程曲线。,退出DEFORM一3D•1.在后处理控制窗口中选择FileQuit退出后处理窗口;•2.在DEFORM一3D系统窗口选择FileQuit退出DEFORM一3D。1质点追踪2剖面的选择
