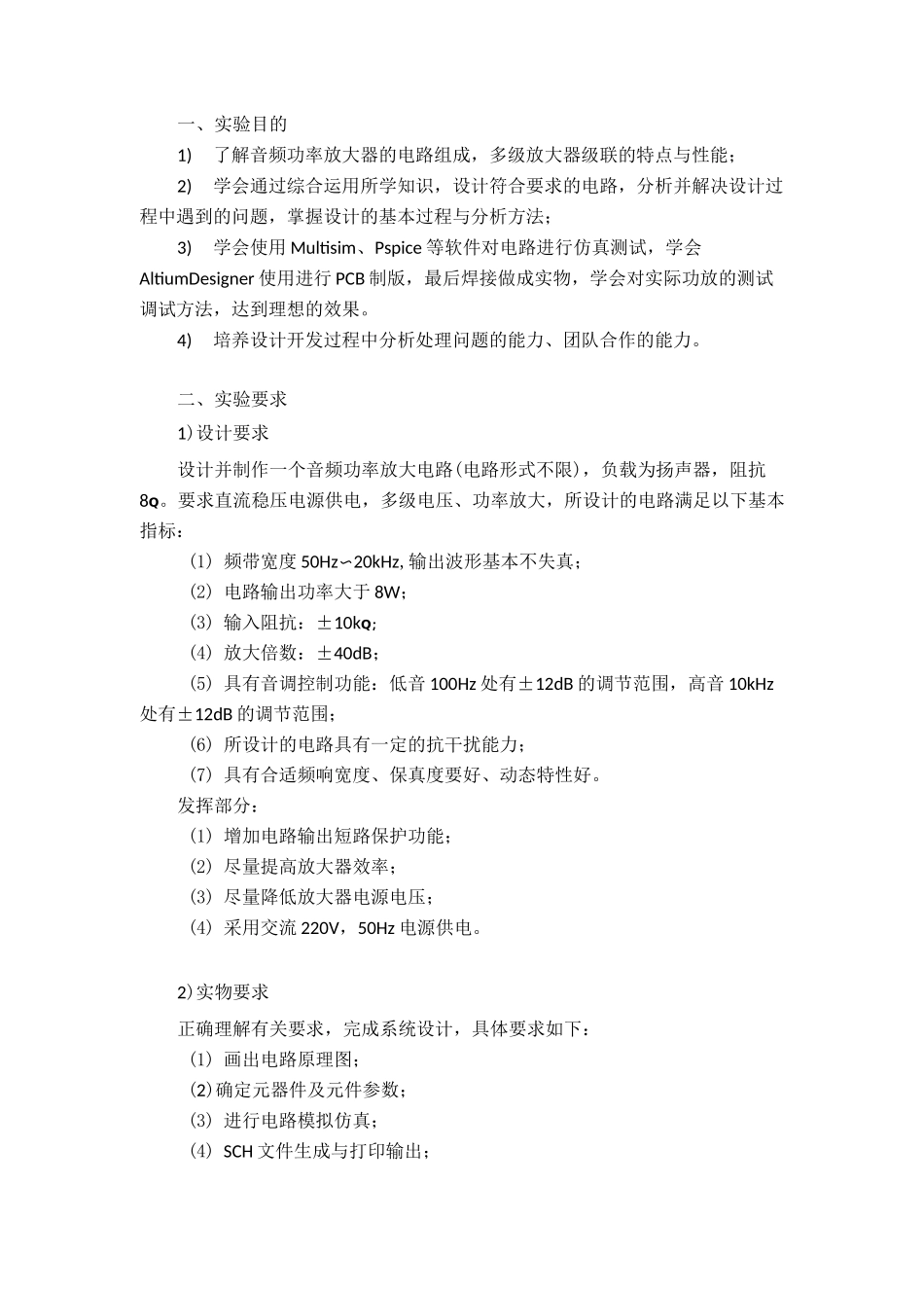

一、实验目的1)了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2)学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3)学会使用 Multisim、Pspice 等软件对电路进行仿真测试，学会AltiumDesigner 使用进行 PCB 制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。4)培养设计开发过程中分析处理问题的能力、团队合作的能力。二、实验要求1)设计要求设计并制作一个音频功率放大电路(电路形式不限)，负载为扬声器，阻抗8Q。要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：(1) 频带宽度 50Hz〜20kHz,输出波形基本不失真；(2) 电路输出功率大于 8W；(3) 输入阻抗：±10kQ；(4) 放大倍数：±40dB；(5) 具有音调控制功能：低音 100Hz 处有±12dB 的调节范围，高音 10kHz处有±12dB 的调节范围；(6) 所设计的电路具有一定的抗干扰能力；(7) 具有合适频响宽度、保真度要好、动态特性好。发挥部分：(1) 增加电路输出短路保护功能；(2) 尽量提高放大器效率；(3) 尽量降低放大器电源电压；(4) 采用交流 220V，50Hz 电源供电。2)实物要求正确理解有关要求，完成系统设计，具体要求如下：(1) 画出电路原理图；(2)确定元器件及元件参数；(3) 进行电路模拟仿真；(4) SCH 文件生成与打印输出；前置放大级―►音调控制放大级功率放大级5）PCB 文件生成与打印输出6）PCB 版图制作与焊接；7）电路调试及参数测量。三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图 1 所示。图 1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD 唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系...
